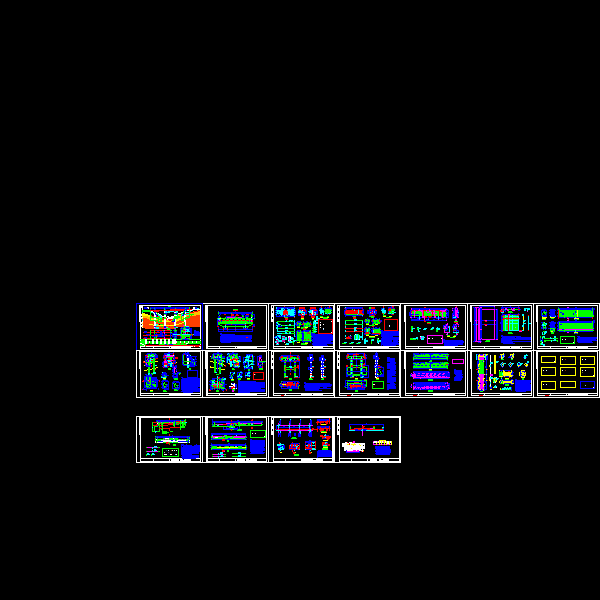

跨河公路大桥设计CAD图纸(桥梁结构安全)

概况： 　　 1.设计标准：（1）公路等级：三级；（2）设计车速：30Km/h；（3）桥梁宽度分布（上游至下游）：0.3m栏杆 2.5m人行道 0.45m隔离墩（护栏） 0.25m侧向宽度 2×3.25m行车道） 0.25m侧向宽度 0.45m侧向护栏；（4）设计荷载：汽车为公路-Ⅱ级；人群为3.5KN/m2 （5）安全等级：二级；（6）设计洪水频率：1/50；（7）地震设防：Ⅶ度，ahmax=0.15g；（8）所跨水系不通航。 　　 2.主体结构型式：上部3-13米PSC空心板，墩台采用单排双桩柱式，两岸桥台采用混凝土挡土墙与仰斜式护坡措施进行支挡防护，以确保岸坡稳定，桥梁结构安全。两岸桥台型式及措施布置的原因请参见《设计说明》。 　　 3.桥梁几何线形：纵面处于3%直线坡段（梁底预埋铅锌合金钢板以使支座水平放置）；平面仅4号台内尾端3.358m位于R=220m、Ls=25m的回旋线中，其余处于直线段；该弯道全超高为3%，在 73.65处的外侧横坡为-1.33%，内侧横坡为-2%；弯道全加宽（2类）0.6米，在 75处的加宽值为0.048m，在 73.65处的加宽值为0.080m
