恒大桥梁结构设计施工图纸

搜索更多资源
  • 建筑类别：交通建筑
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 结构安全等级：二级
  • 抗震设防烈度：7度抗震
  • 参考图纸：40张
  • 设计年代：近代
该附件为 恒大桥梁结构设计施工图
技术标准：
1.道路等级：城市支路，双向两车道
2.设计速度：20 km/h
3.桥 梁： 桥梁跨径8.0m，宽度7.0m；桥面铺装：改性沥青混凝土桥面铺装
4.设计荷载： 城—A级。
5.抗震标准：桥位区抗震设防烈度为7度，抗震设防类别为丙类。
6.河道防洪标准：20年一遇。
7.桥梁防洪标准：50年一遇。
8.设计洪水频率P＝1/50，洪水位518.150m。
9.设计使用年限：50年。
10.环境类别：Ⅱ类。
11.结构安全等级：Ⅱ级。
主要包括：工程数量汇总表、桥型布置图、梁体钢筋布置图、台后搭板构造图、河堤渐变段平面图等。
CAD格式，约40张
附Word格式设计说明、PDF格式桥梁施工图。

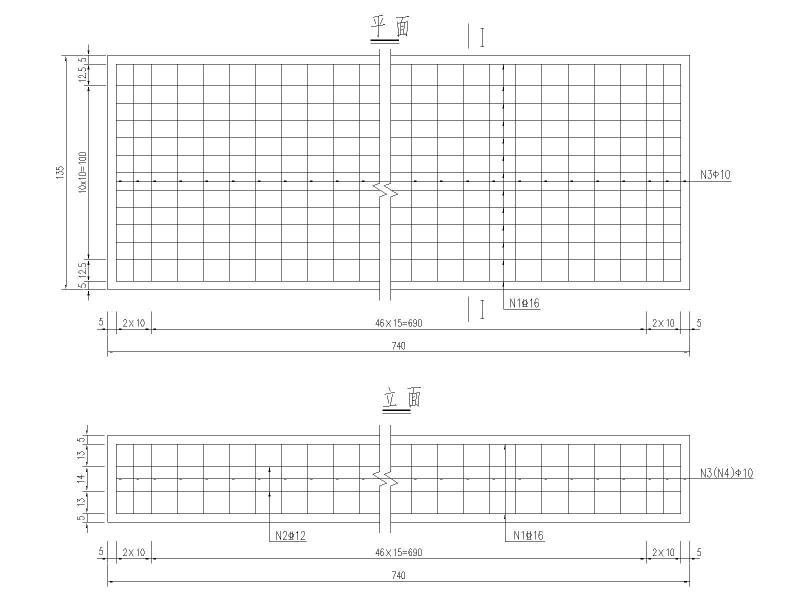

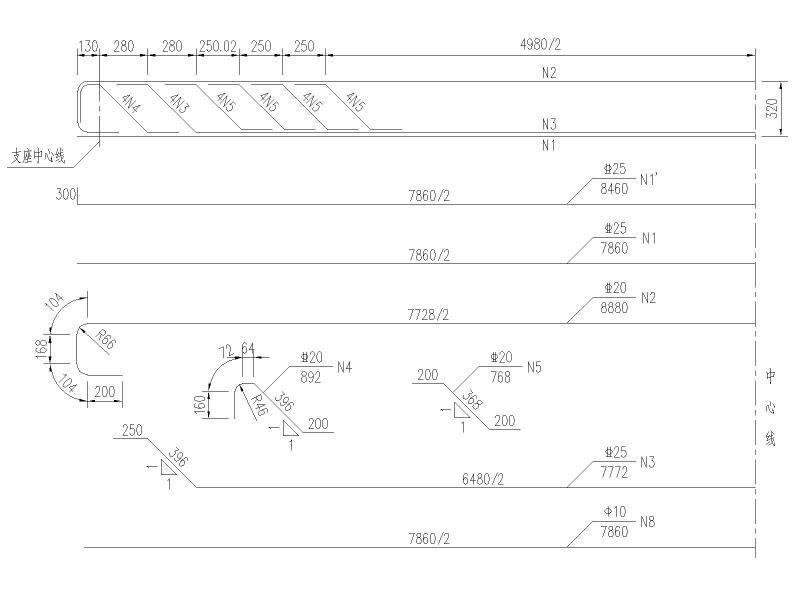

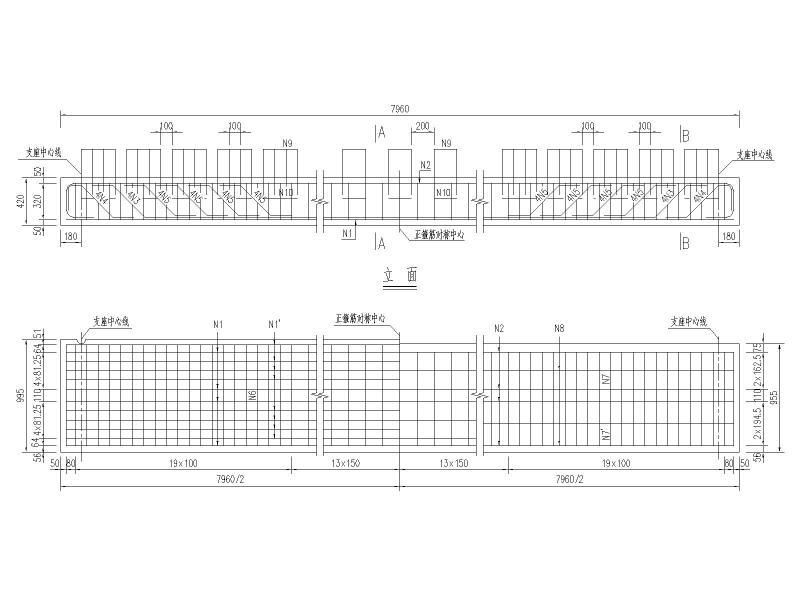

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
