长江公路大桥副主桥后支点式挂篮设计CAD施工图纸(工作流程图)

根据结构受力特点,本桥设计的合拢顺序为:先合拢55m跨,其次合拢200m跨,最后合拢480m跨。    按施工设计要求, 主4#墩两侧梁段的悬臂浇筑需采用后支点式挂篮。该资料图为适用于**长江公路大桥施工之用的后支点式挂篮。   2、设计荷载    根据施工图设计要求,5-12号梁段和17-24号梁段采用的后支点挂篮承载力350t,空挂篮控制重量150t(包括模板和其他施工荷载)。设计考虑冲击系数1.1,施工机具及人群荷载150kg/m2。   3、挂篮主要结构    本挂篮主要由承重系统、后锚系统、走行系统和模板系统组成,各系统中还包括了液压系统。   该资料包含以下内容:   1、设计说明   2、材料数量汇总表   3、主梁施工工作流程图   4、挂篮安装步骤图   5、副主桥挂蓝总体布置图(一)   6、副主桥挂蓝总体布置图(二)   7、副主桥挂蓝总体布置图(三)   8、主纵梁结构图(一)   9、主纵梁结构图(二)   10、立柱结构图   11、斜拉带设计图   12、吊带(杆)设计图(一)   13、吊带(杆)设计图(二)   14、横梁结构图(一)   15、横梁结构图(二)   16、横梁结构图(三)   17、挂篮行走结构图(一)   18、挂篮行走结构图(二)   19、挂篮定位、调整系统设计图   20、副主桥挂篮模板总体布置图(一)   21、副主桥挂篮模板总体布置图(二)   22、底模平台设计图(一)   23、底模平台设计图(二)   24、底模平台设计图(三)   25、预埋件及预留孔平面布置图   26、卸架对口楔设计图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 长江公路大桥副主桥后支点式挂篮设计CAD施工图纸(工作流程图) - 1
    第 1 张图

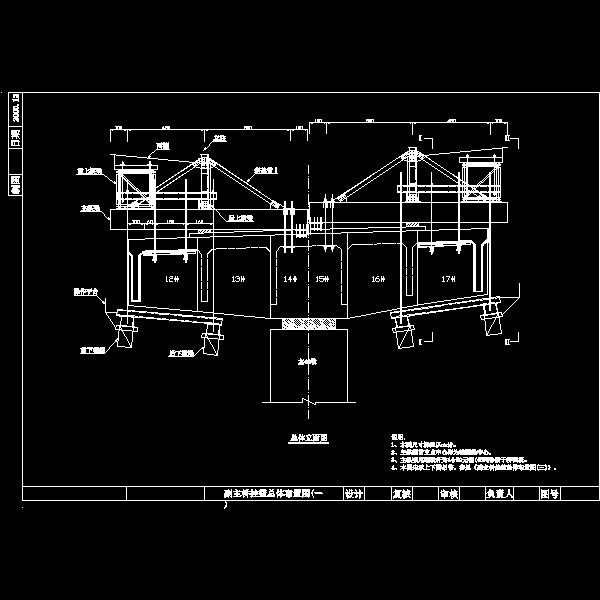

  • 长江公路大桥副主桥后支点式挂篮设计CAD施工图纸(工作流程图) - 2
    第 2 张图

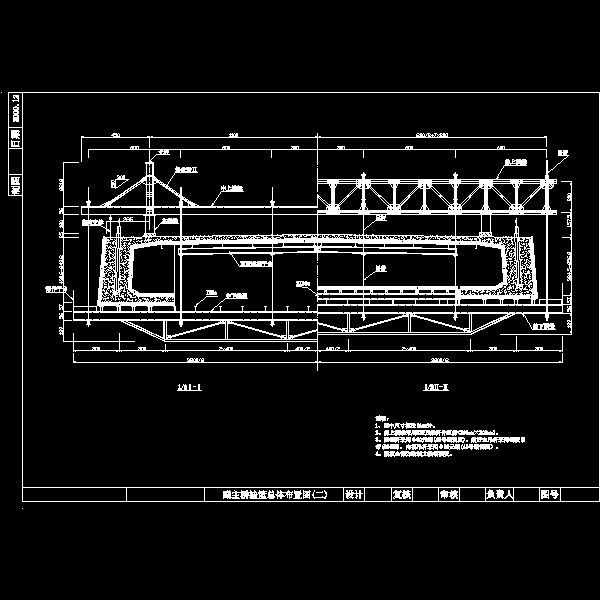

  • 长江公路大桥副主桥后支点式挂篮设计CAD施工图纸(工作流程图) - 3
    第 3 张图

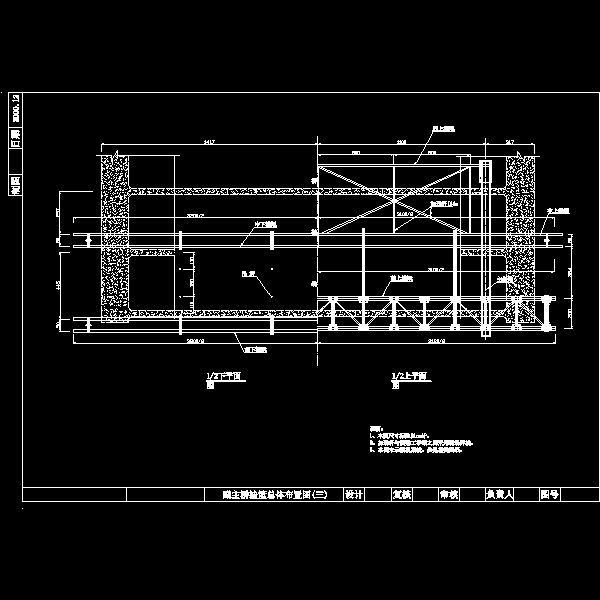

  • 长江公路大桥副主桥后支点式挂篮设计CAD施工图纸(工作流程图) - 4
    第 4 张图

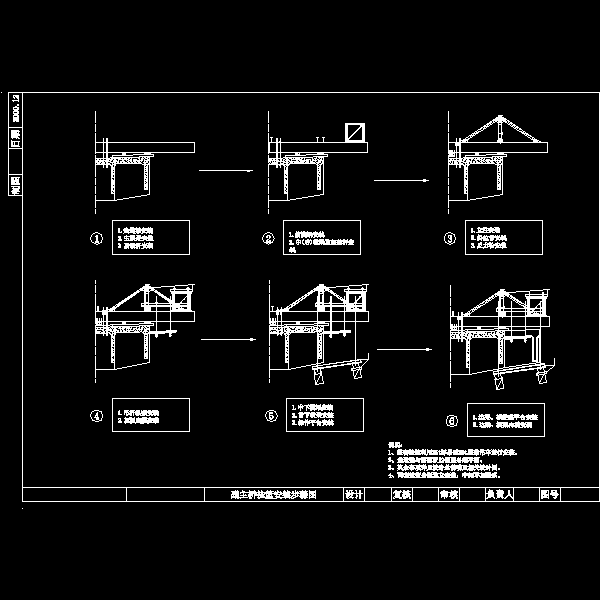

  • 长江公路大桥副主桥后支点式挂篮设计CAD施工图纸(工作流程图) - 5
    第 5 张图
