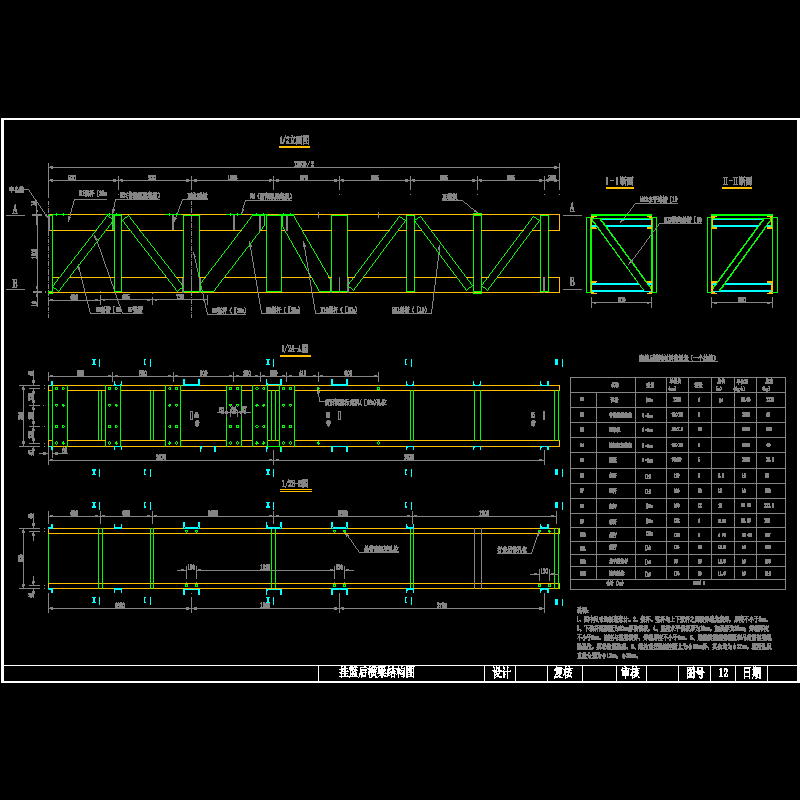

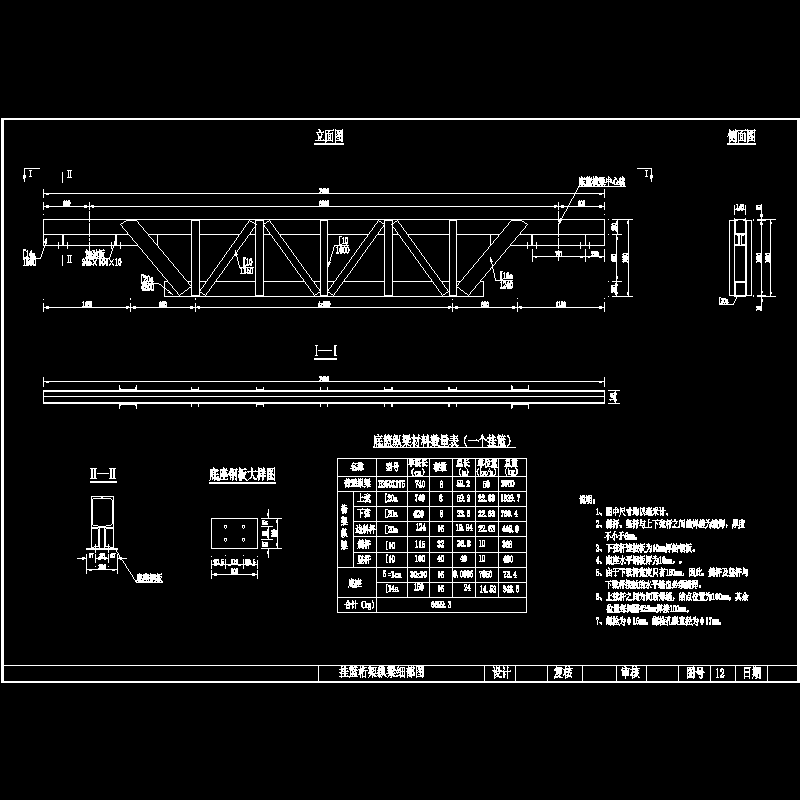

大桥挂篮设计CAD图纸

附件详情

挂篮结构采用三角主桁结构，为了结构材料的重复利用，采用型钢等组合结构，同时根据箱梁截面的变化特征和箱梁块段重量，挂篮在结构自重等永久恒荷载和施工活荷载作用下计算挂篮各构件的强度，以挂篮各构件的强度为设计强度控制手段；在施工活荷载作用下计算挂篮各构件刚度，以挂篮结构总体变形为设计变形控制手段；空载行走（前移）和施工时计算挂篮的抗倾覆安全系数和自锚固系统的安全系数。
