一．概述
1． 桥涵设置简介：
本桥于黄山市黄山区知名地产区跨越某河，采用结构为矩形实心肋式拱桥，跨径组合为（20.4 27.6 20.4）米。

2. 设计规范：
⑴ 部颁《公路工程技术标准》JTG B01-2003。
⑵ 部颁《公路桥位勘测设计规程》JTJ062-91。
⑶ 部颁《公路桥涵设计通用规范》JTG D60-2004。
⑷ 部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004。
⑸ 部颁《公路桥涵地基与基础设计规范》JTJ024-85。
⑹ 部颁《公路工程抗震设计规范》JTJ004-89

3. 设计标准：
⑴ 汽车荷载：公路Ⅱ级；人群荷载：3.0KN/m2
⑵ 地震动峰值加速度为：0.05g
⑶ 设计洪水频率： 1/100
⑷ 桥面宽：3.5（人行道） 14米（行车道） 3.5米（人行道）
⑸ 桥上护栏：花岗岩栏杆
⑹ 桥面铺装：8厘米C30防水混凝土 8厘米沥青混凝土

4. 设计要点：
桥址处为某河中游，区内地表水系发育，河塘、沟渠较多，径流主要来自大气降水，夏季为洪水期，冬季为枯水期。地表来水主要靠自然降水，桥梁所在地区雨量充沛。
桥梁结构选择以安全、实用、经济、美观为原则。上部结构采用肋式拱。桥梁下部结构依据地质条件而定，采用实体式桥墩、一字式桥台，桩基础。桥梁设置桥头搭板，搭板长为6米。搭板上铺8cm沥青混凝土铺装，搭板下基层、底基层结构同原路基。

二．桥梁上部构造施工要点
1. 主要材料：
材料规格以设计图纸中标明为准，一般材料规格如下：
⑴ 混凝土强度等级：

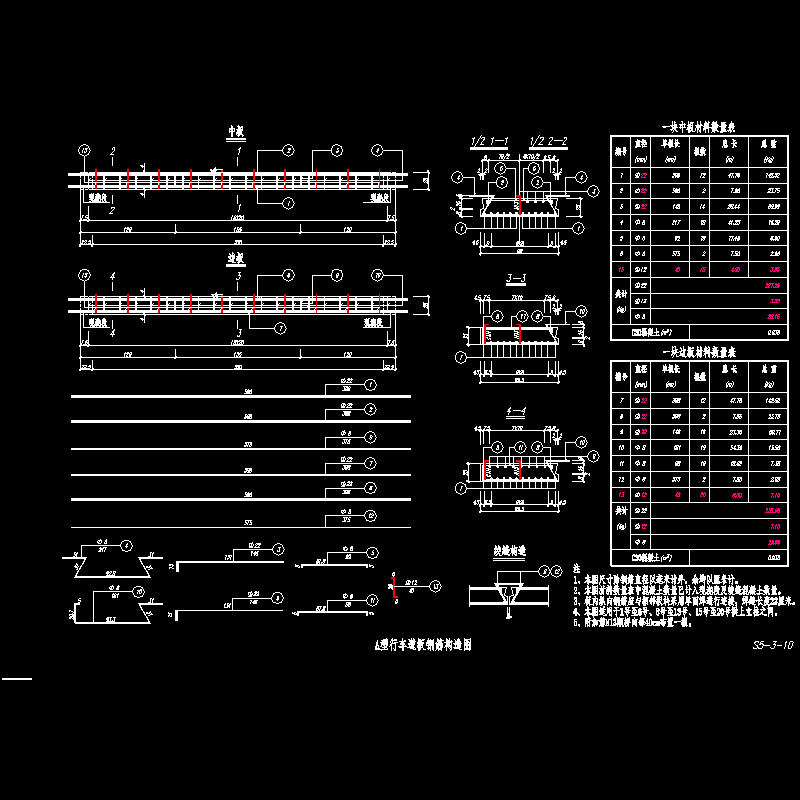

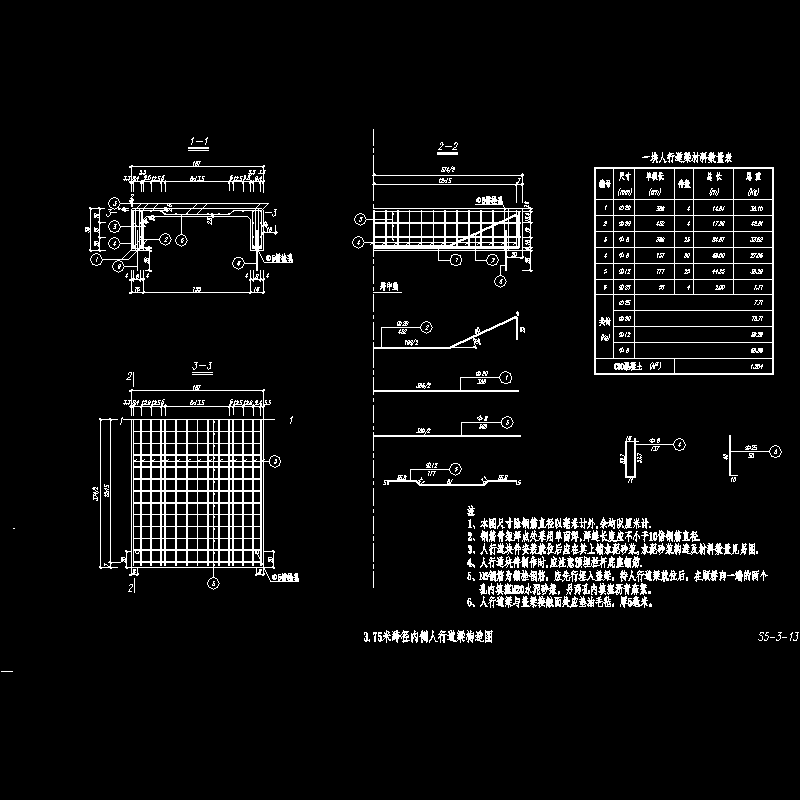

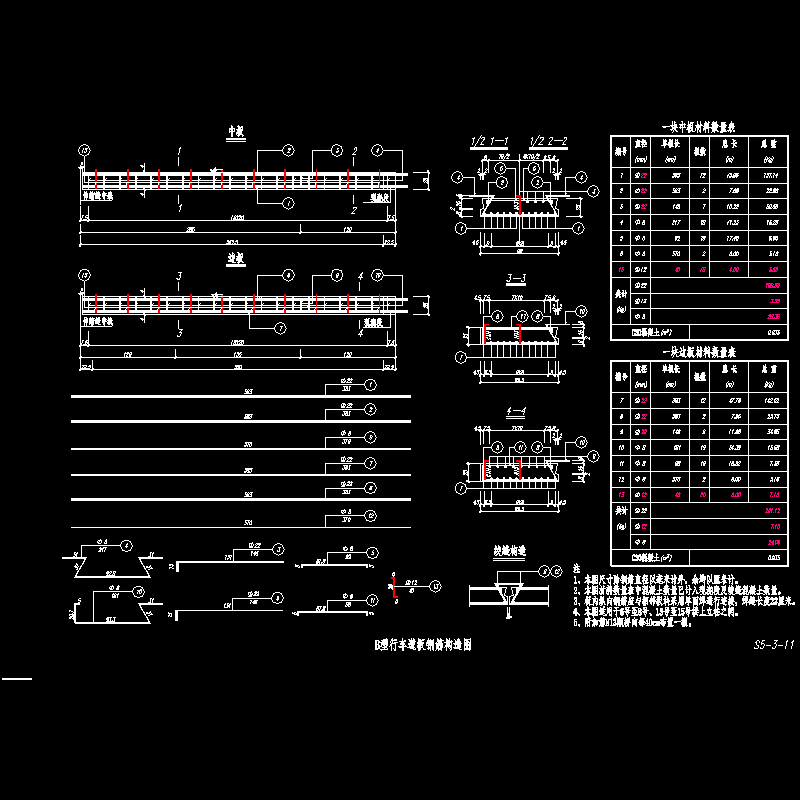

行车道板、人行道梁、拱肋及拱上立柱：C30
⑵ 普通钢筋：
普通钢筋直径≥12mm为热轧HRB335，技术条件必须符合GB 1499-1998的规定；钢筋直径<12mm为热轧R235，技术条件必须符合GB 13013-1991的规定。
⑶ 伸缩缝：
桥台及7、14号拱上立柱处设伸缩缝。应注意预埋伸缩缝预留钢筋。
⑷ 支座：
采用GJZ100X150橡胶支座，厚度2.1cm。
2.上部构造施工要点：
根据本桥结构特点，提出以下施工要点：
⑴ 有关施工工艺及质量检查标准按《公路桥涵施工技术规范》JTJ 041-2000有关规定控制。
⑵ 浇筑混凝土时必须振捣密实，以保证混凝土强度。
⑶ 要特别注意行车道板、人行道梁的养生，混凝土强度达到90%以后才能起吊、运输。堆放时，应在其端部用两点搁支，不得使上、下面倒置。
⑷ 拱肋施工可采用满堂支架现浇的方法，支架预压重量为拱肋重量的100%。为避免先浇筑混凝土因拱架下沉而开裂，并为减少混凝土的收缩力，而沿拱跨方向分段浇筑，各段之间及拱肋与拱座间应留有间隔槽，间隔槽宽0.8米。沿拱肋曲线长度方向，将其划分为4段，由拱脚向拱顶浇筑，各分段混凝土应一次性连续浇筑。间隔槽应在拱肋混凝土浇筑完成，且强度达到设计强度的80%以上后进行浇筑，顺序可从拱脚向拱顶对称进行，在拱顶浇筑间隔槽使拱合拢。各拱段也可先预制再吊装就位，再通过间隔槽浇筑，完成拱肋施工。拱肋混凝土强度达到80%以上后，方可进行拱上建筑的施工。
