忠县大桥全套设计施工图纸.dwg

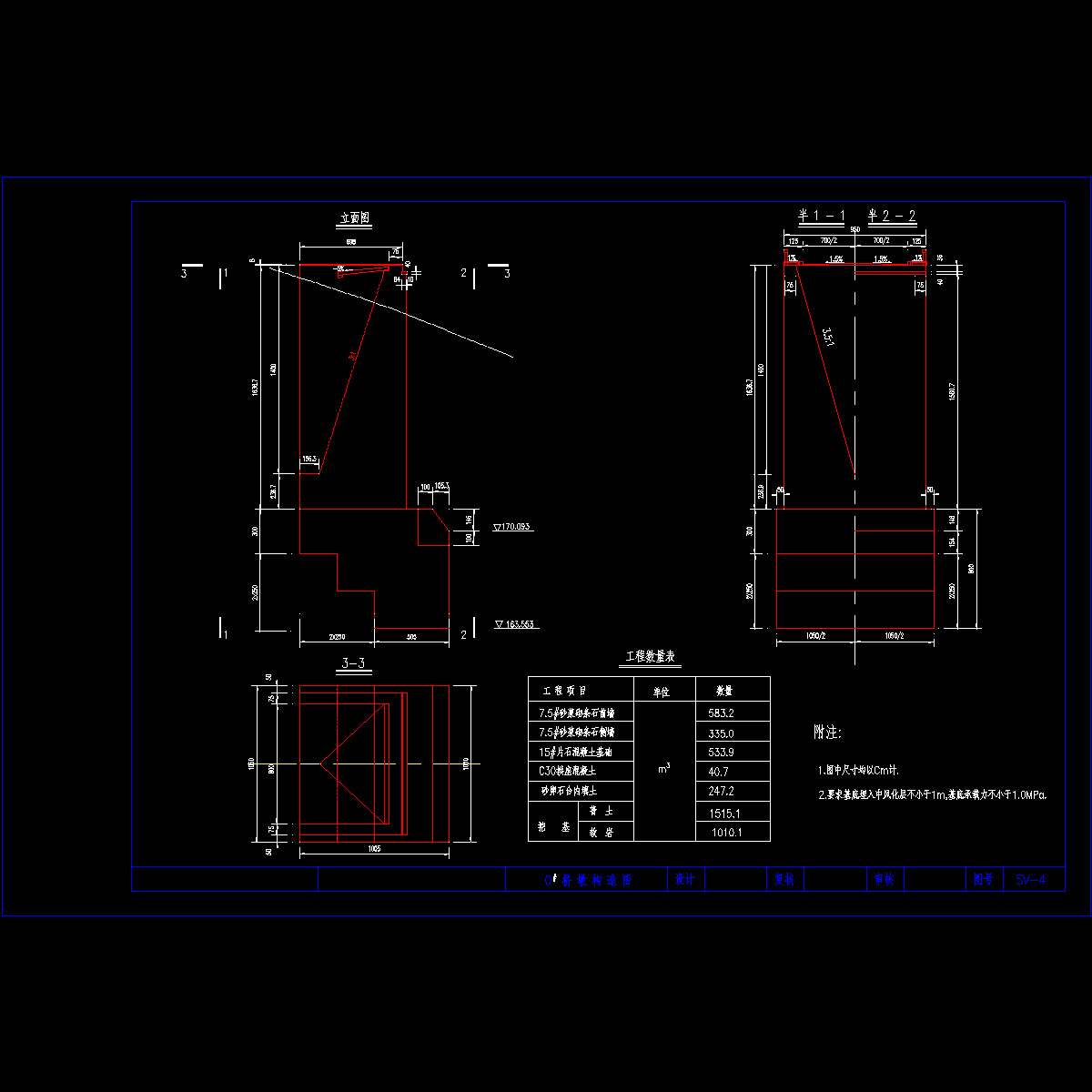

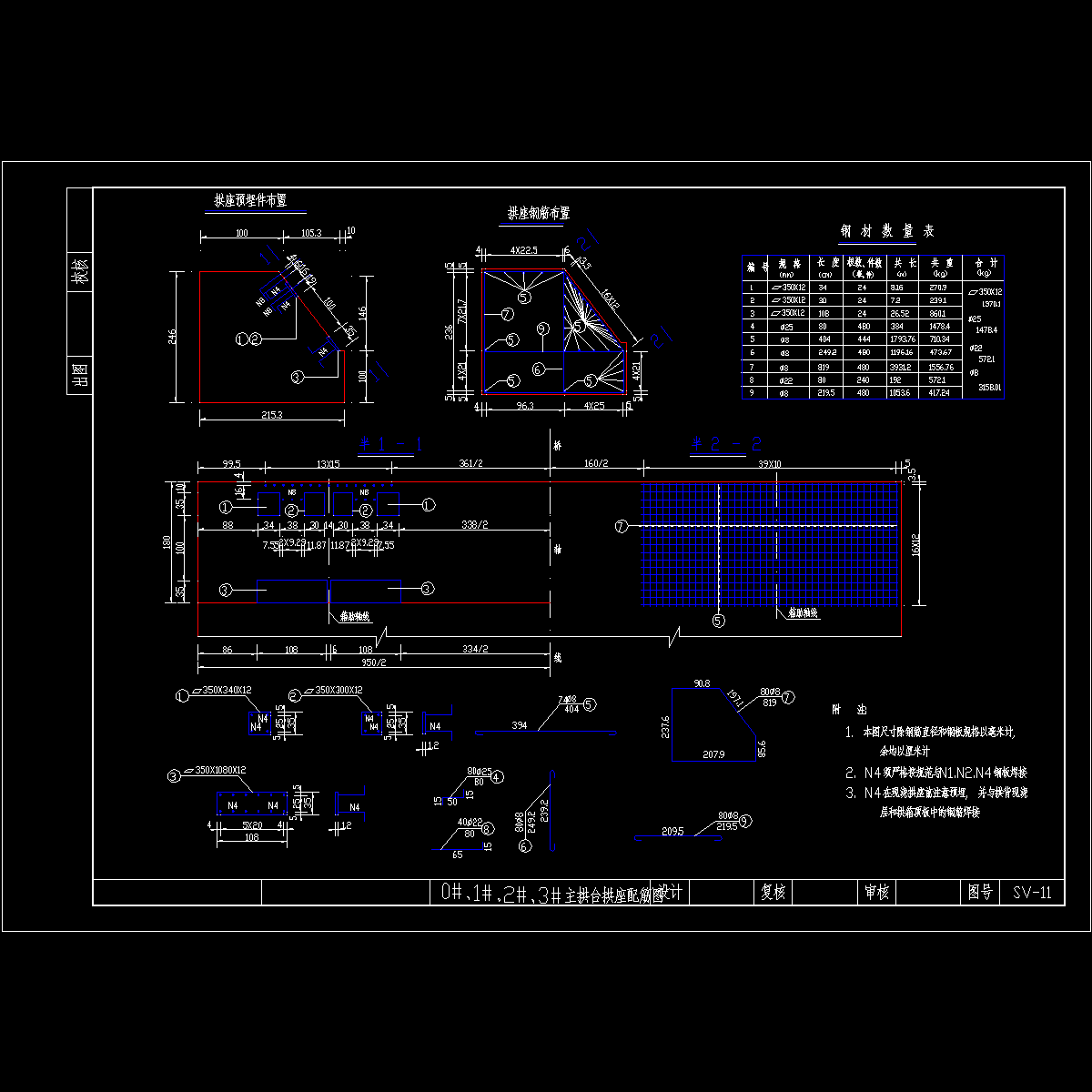

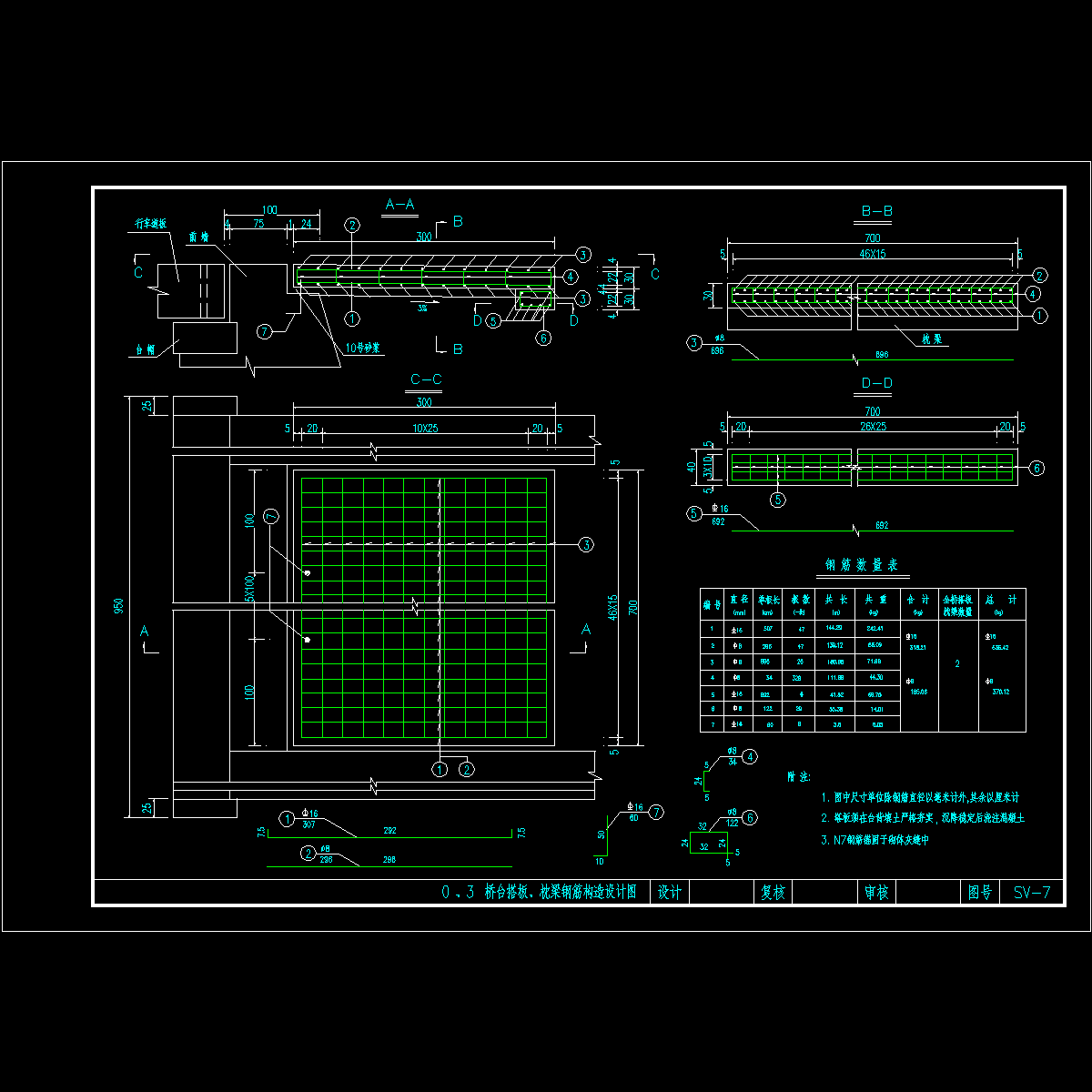

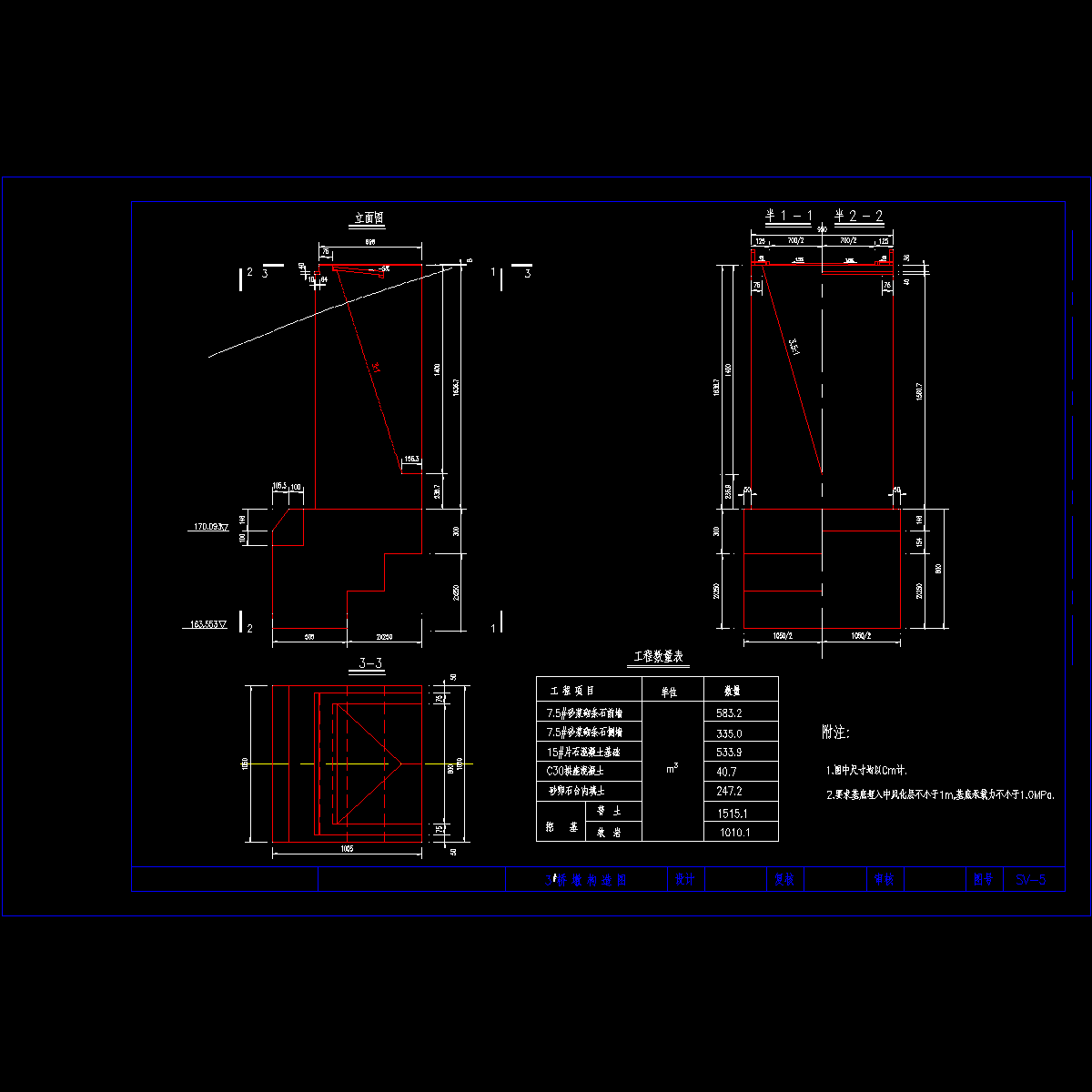

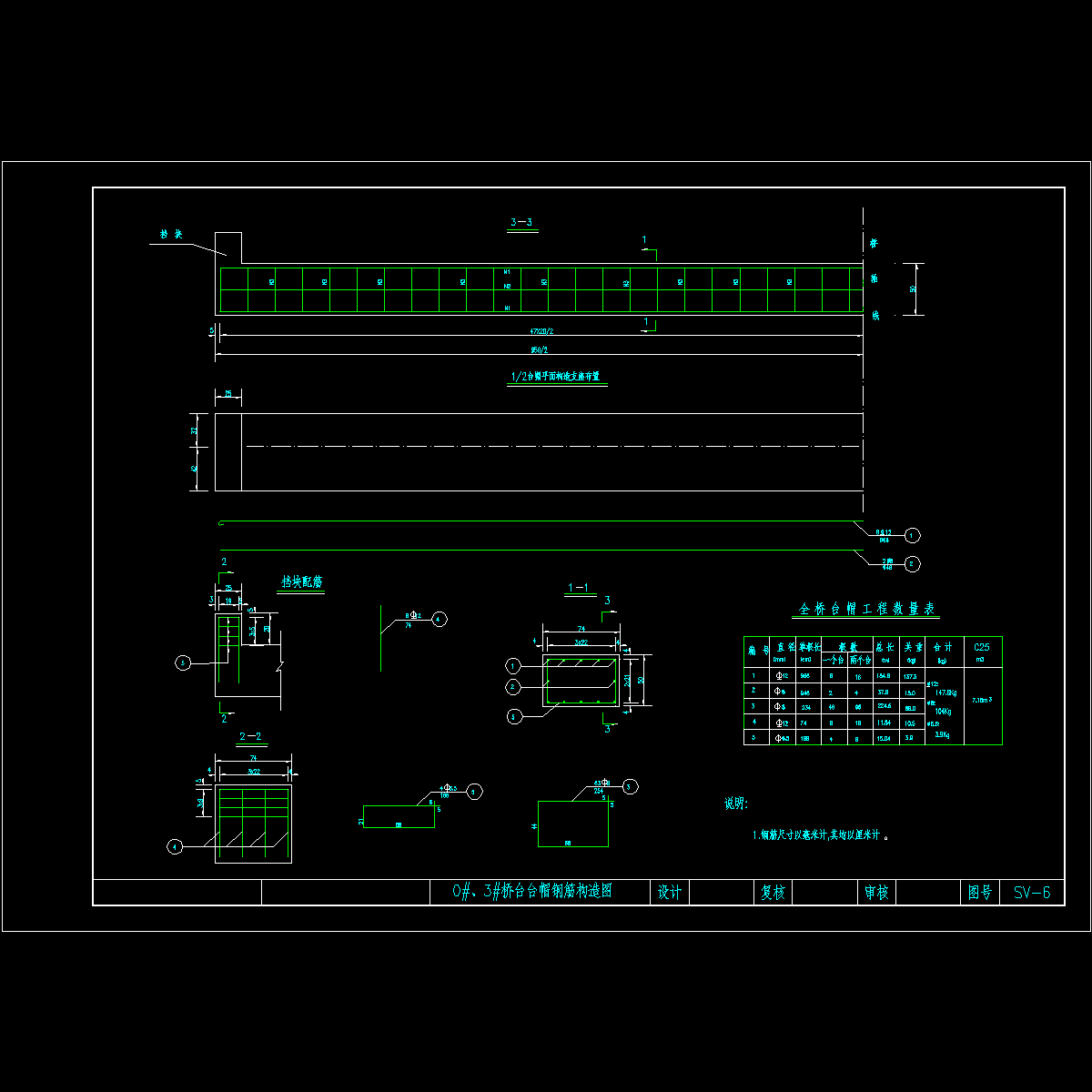

一、 概述 　　由于三峡水库建设，二期水位（145.0米）将淹没原xx石拱桥，为不使xx县通往xx公路中断，xx县人民政府三峡移民办决定修建新xx大桥。根据1998年6月30日会议纪要，采用3×90米钢筋混凝土箱肋拱桥方案，在做施工图设计时发现原地形与实际地形相差较大，实际按3×85米钢筋混凝土箱肋拱桥进行施工图设计。 　　 　　二、 设计标准与规范 　　（一）、设计标准 　　1． 设计荷载：汽-20，挂-100，人群3.5kN/平方米 　　2． 桥面宽度：行车道净-7 2×1.0米人行道，全宽9.5米。 　　3． 桥面纵坡：0% 桥面横坡：双向1.5%。 　　4． 桥面标高：188.000m。 　　三、 设计要点 　　1． 本桥为钢筋混凝土箱肋拱桥， ， ，拱轴系数 。拱肋由两个单箱组成，宽2.24m，高1.80m，拱上构造由拱上立柱、盖梁和纵向布置的桥面板组成。 　　2． 拱肋 　　拱肋分三段预制，采用无支架缆索吊装，最大吊装重量控制在45吨以内。吊装后只需进行箱段之间的纵横连接和浇筑纵缝混凝土。横系梁采用工字型断面，设置在立柱附近的横隔板处，上下缘钢筋与拱肋顶底板钢筋相连，腹板钢筋与横隔板钢筋连接。在放大样时，应同时放出横系梁位置，以便预埋接头钢筋。
