阳大桥南引桥全套CAD施工图纸.dwg

某长江大桥南引桥全套施工图。包括上构、下构、桥面系、说明等。箱梁每联长5X55米,双向六车道,高速公路特大桥。每幅梁宽16.1,梁高3米。上构采用少支点支架现浇,下构为桩基础、实体墩。    图纸内容十分齐全,该桥07年通车,实际施工时未作大的改动,主要是根据施工单位所提的意见进行了少量调整。

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

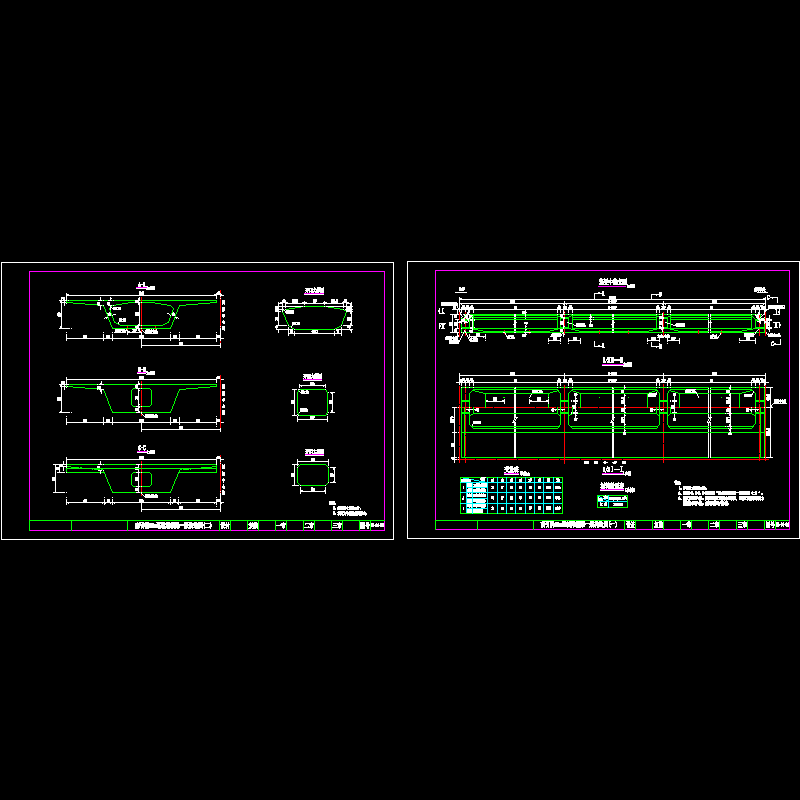

  • 55m箱梁一般构造图.dwg
    55m箱梁一般构造图.dwg

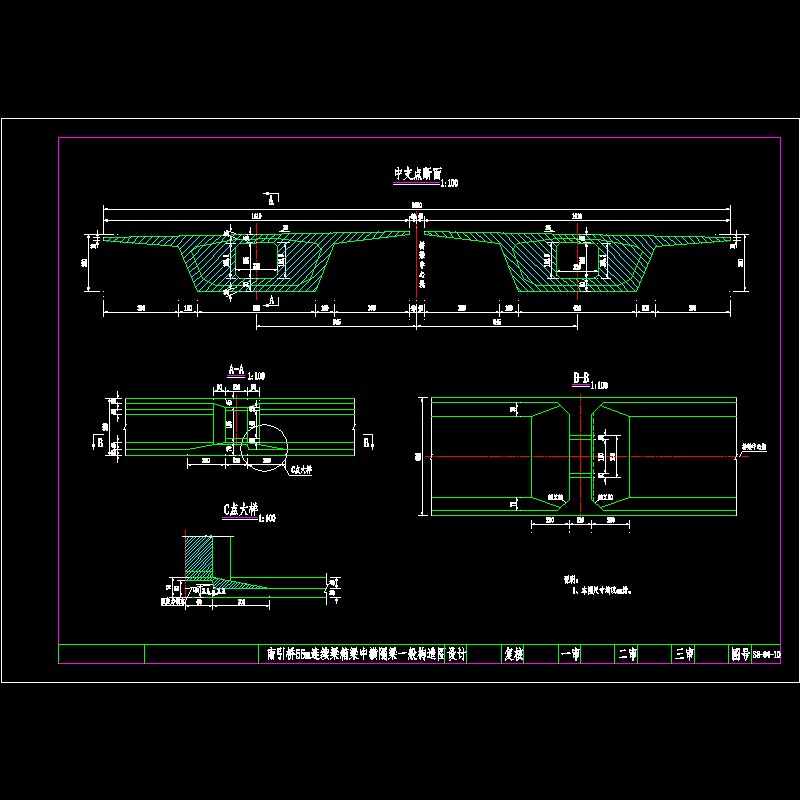

  • 55m箱梁中横隔梁一般构造图.dwg
    55m箱梁中横隔梁一般构造图.dwg

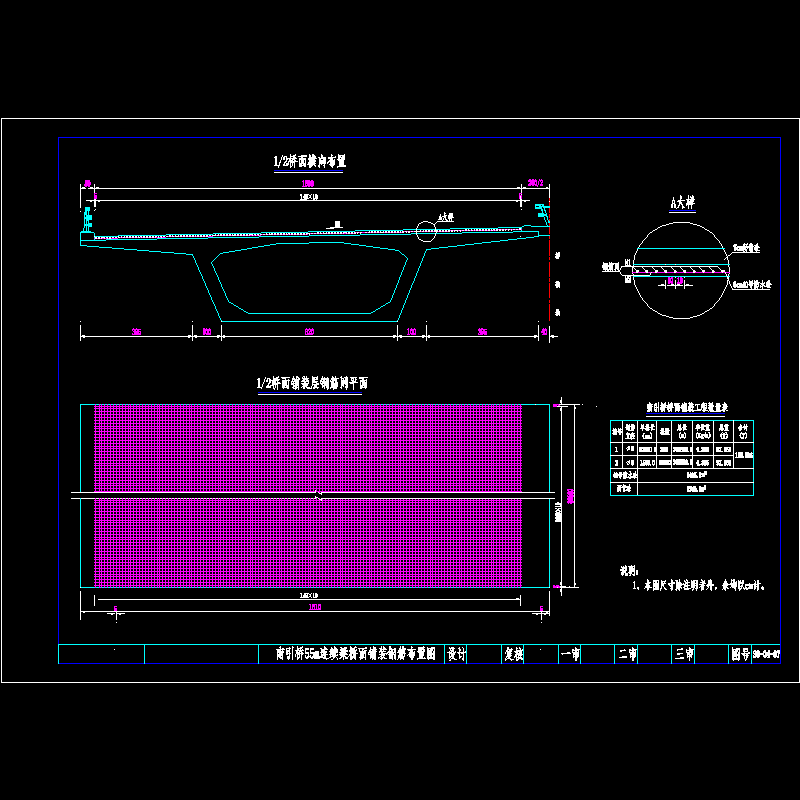

  • 55m箱梁桥面铺装钢筋布置图.dwg
    55m箱梁桥面铺装钢筋布置图.dwg

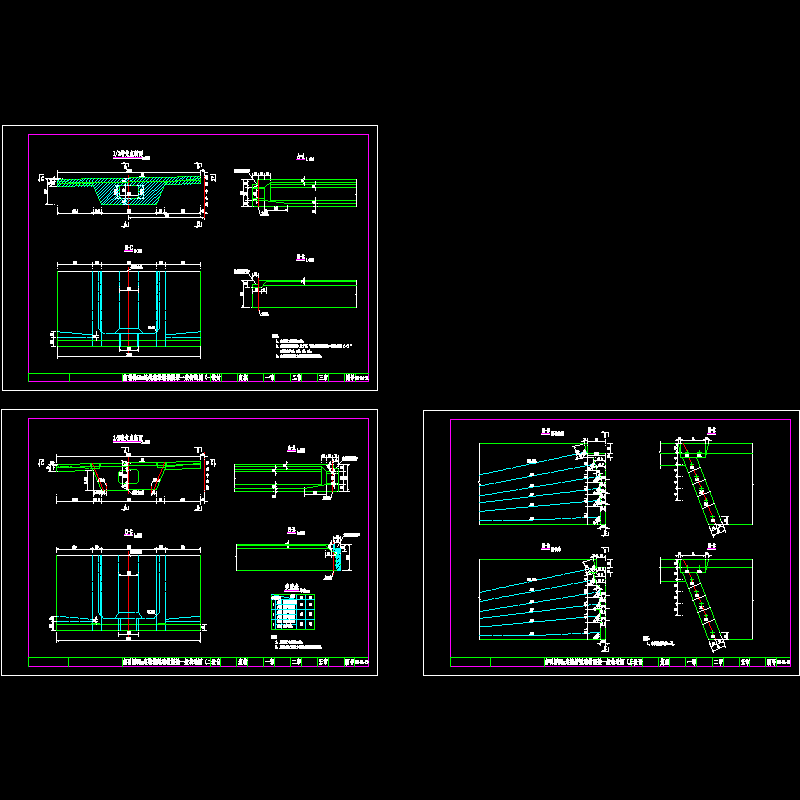

  • 55m箱梁端横隔梁一般构造图.dwg
    55m箱梁端横隔梁一般构造图.dwg

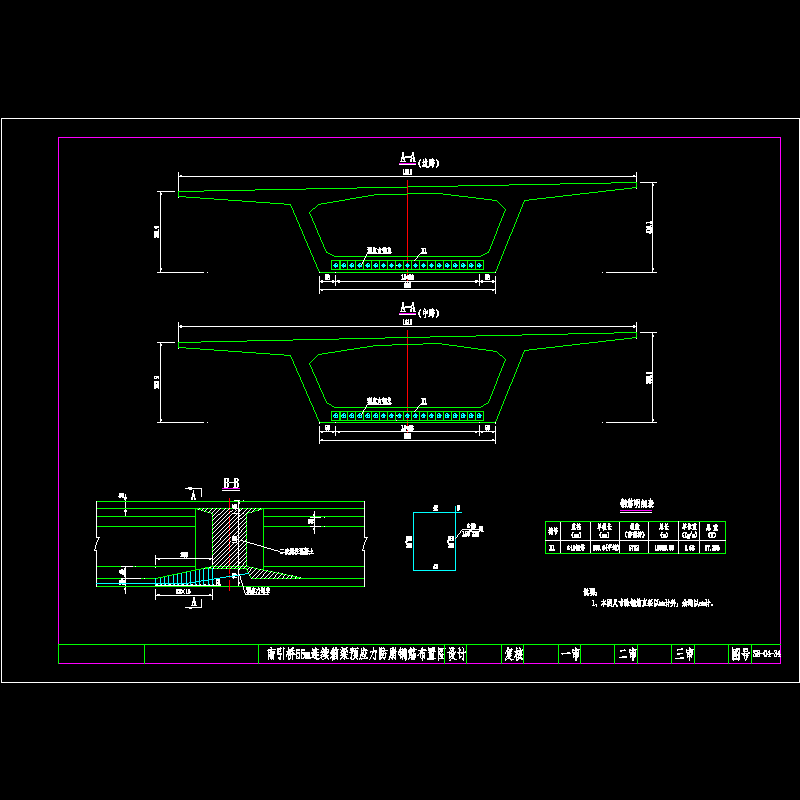

  • 55m箱梁预应力防崩钢筋布置图.dwg
    55m箱梁预应力防崩钢筋布置图.dwg
  • 55m连续梁预应力钢筋布置1.dwg
    55m连续梁预应力钢筋布置1.dwg
  • 55m连续梁预应力钢筋布置2.dwg
    55m连续梁预应力钢筋布置2.dwg
以上是部分截图,请下载附件后查看完整高清内容
