米易县白马镇物流通道建设一期工程大桥全套设计图纸.dwg

设计概述   xx中桥位于xx市xx县xx镇内。位于xxB线起点,与A线T型交叉。桥位区属低山地貌中的河谷地貌。xx由西向东流动,在该位置呈直线型,桥区正交跨xx。   拟建xx中桥中心桩号为BK0 025.425,孔径布置为:2×20m,总长50.85m,与河流正交。上部结构采用20m预应力混凝土(后张)空心板,桥面连续;下部结构采用重力式U型桥台,明挖扩大基础;桥墩采用柱式墩,基础采用明挖扩大基础。   2.自然及工程地质条件   本节内容摘要节选自地质详勘报告,详细内容请阅读详勘报告图册,如有出入以详勘报告内容为准。   2.1 地理位置、地形地貌   通过地表地质调查及有关资料表明,xx县xx镇地带主要由第四系耕植土QPL、坡残积粉质粘土、含卵石粉质粘土QPL OL、昔格达粉砂岩与粘土岩互层QLI,峨眉山玄武岩P2β等构成。   该地区位于康縝地轴中段,川縝经向(南北)构造带(隆起带)西缘,物流通道经过范围内无大的构造。据地面调查,拟建道路及其周边无滑坡、泥石流、危岩、崩塌、岩溶等不良地质作用,也无人防硐室及地下埋藏物。适合桥梁建设。

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 001-一孔预制空心板材料数量总表(已改).dwg
    001-一孔预制空心板材料数量总表(已改).dwg
  • 002-一孔桥面铺装材料数量总表(已改).dwg
    002-一孔桥面铺装材料数量总表(已改).dwg

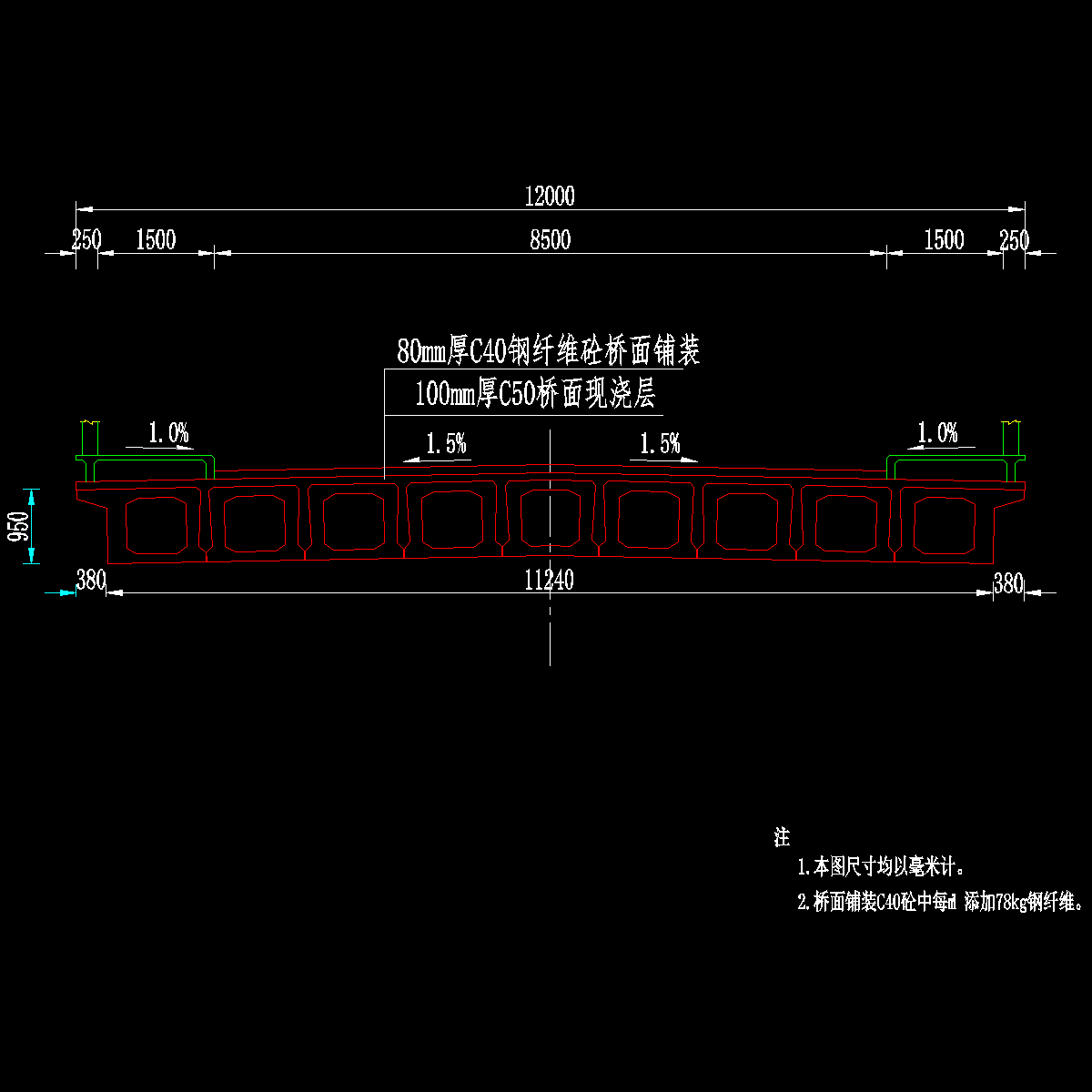

  • 003-标准横断面2(已改).dwg
    003-标准横断面2(已改).dwg

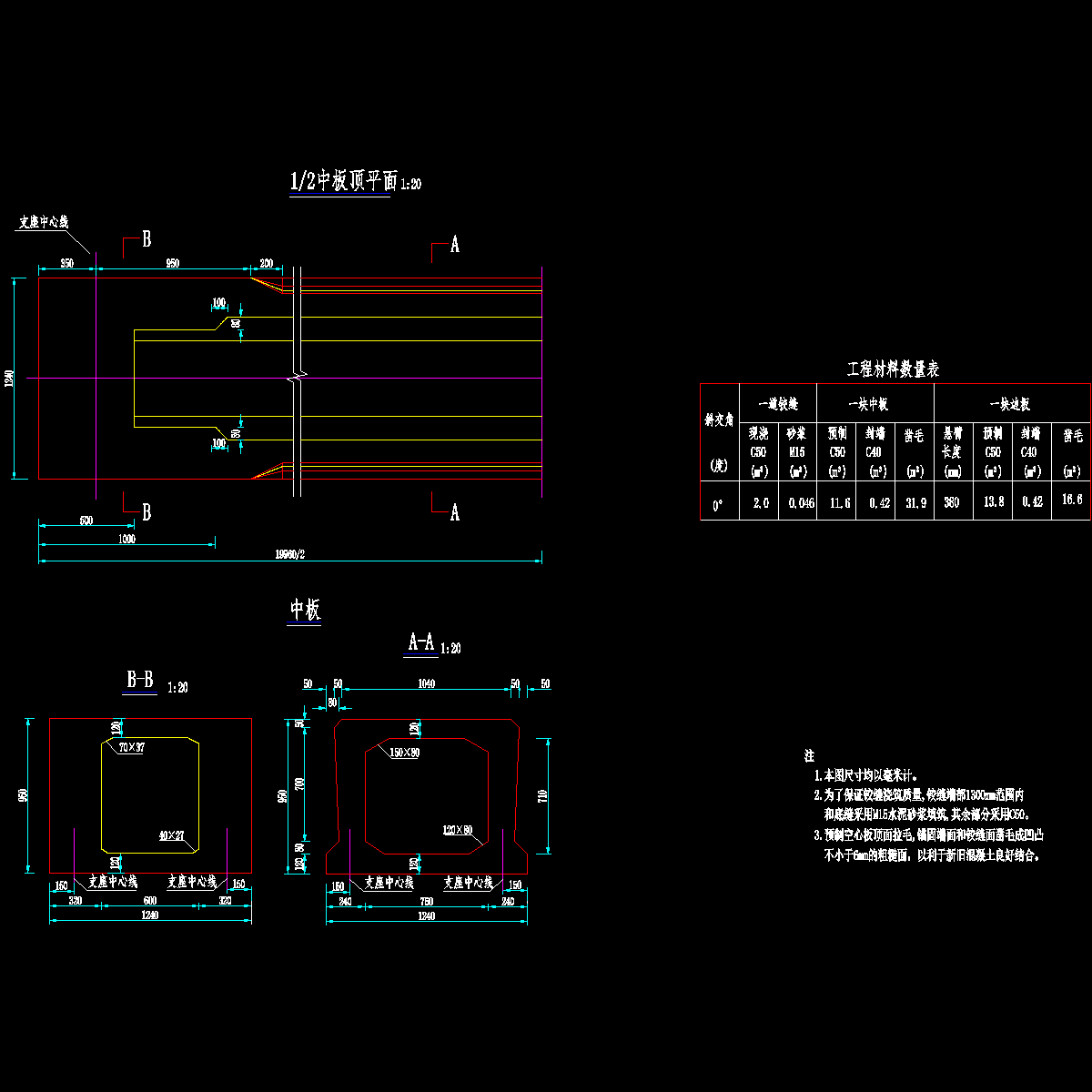

  • 004-空心板一般构造图1(已改).dwg
    004-空心板一般构造图1(已改).dwg

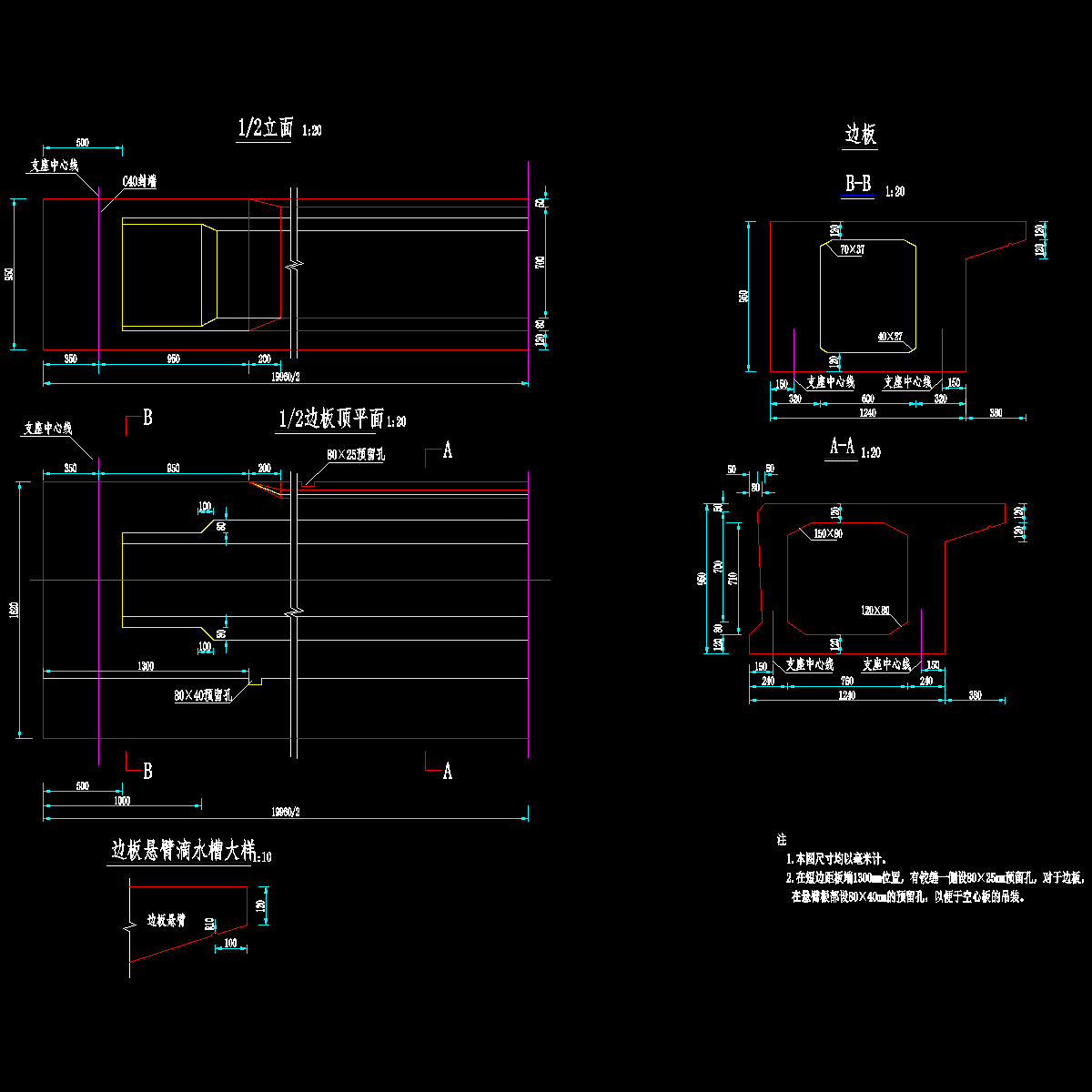

  • 004-空心板一般构造图2(已改).dwg
    004-空心板一般构造图2(已改).dwg
  • 005-铰缝钢筋构造图(已改).dwg
    005-铰缝钢筋构造图(已改).dwg
  • 010-封锚端钢筋构造图(已改).dwg
    010-封锚端钢筋构造图(已改).dwg
  • 011-预应力钢束构造图(已改).dwg
    011-预应力钢束构造图(已改).dwg
以上是部分截图,请下载附件后查看完整高清内容
