金江镇移民安置一期工程6层住宅楼建筑结构CAD施工图纸.dwg

  • 图纸设计深度:施工图
  • 其它专业图纸:结构,经济
  • 建筑面积:6834.50平方米
  • 效果图:无
  • 有无人防:无

附件详情

金江镇移民安置一期工程六层住宅楼建筑结构施工图,含计算书,
该项目总建筑面积:6834.50平方米;
建筑物使用年限50年,耐火等级为二级。
该项目为六层底层框架(店面)、上部砖混结构(住宅)的建筑,
该项目按7度抗震烈度设防;
图纸内容包括, 建筑施工 图、结构施工图、 施工组织设计 、计算书四大部分

2

3

4

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

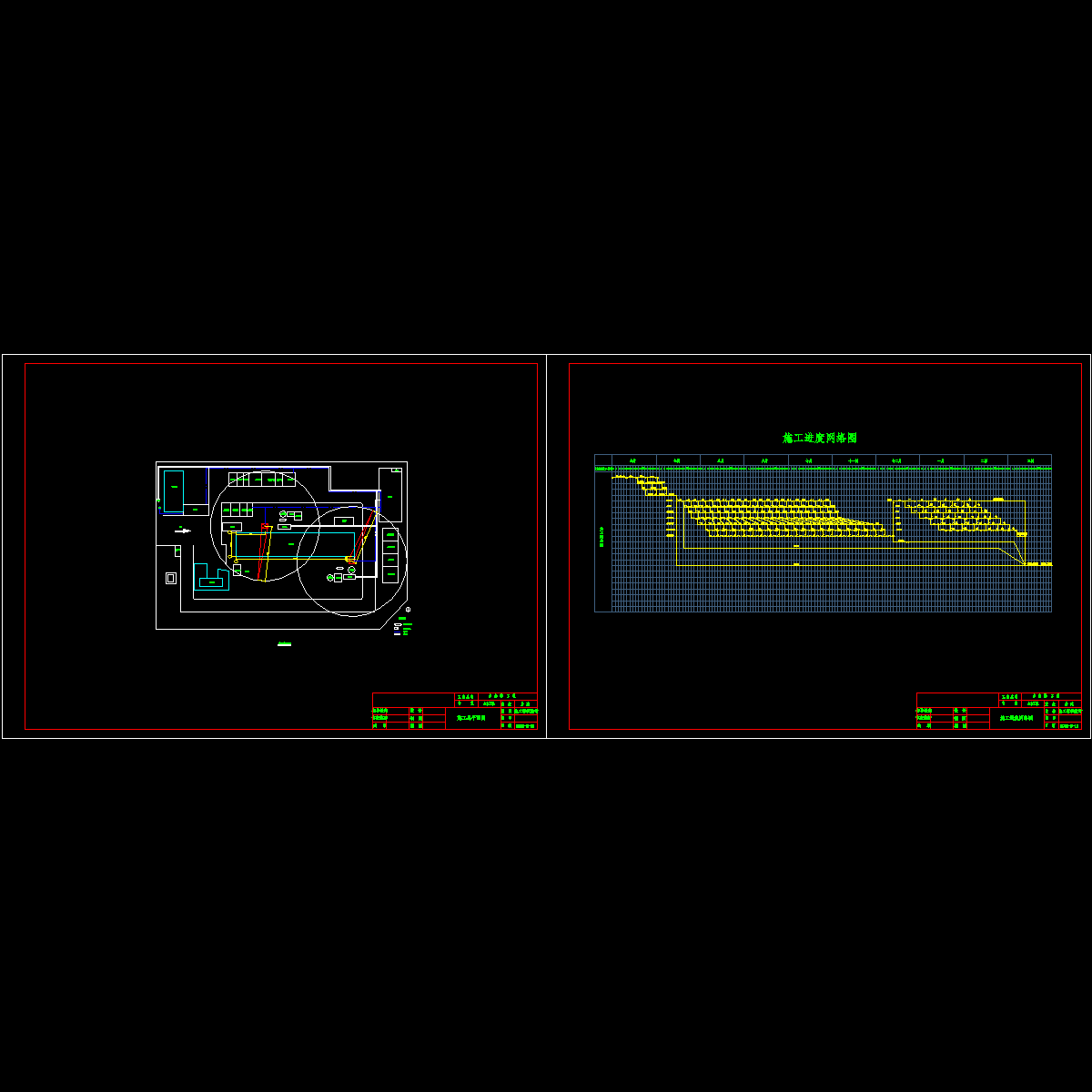

  • 施工组织设计图[1].dwg
    施工组织设计图[1].dwg

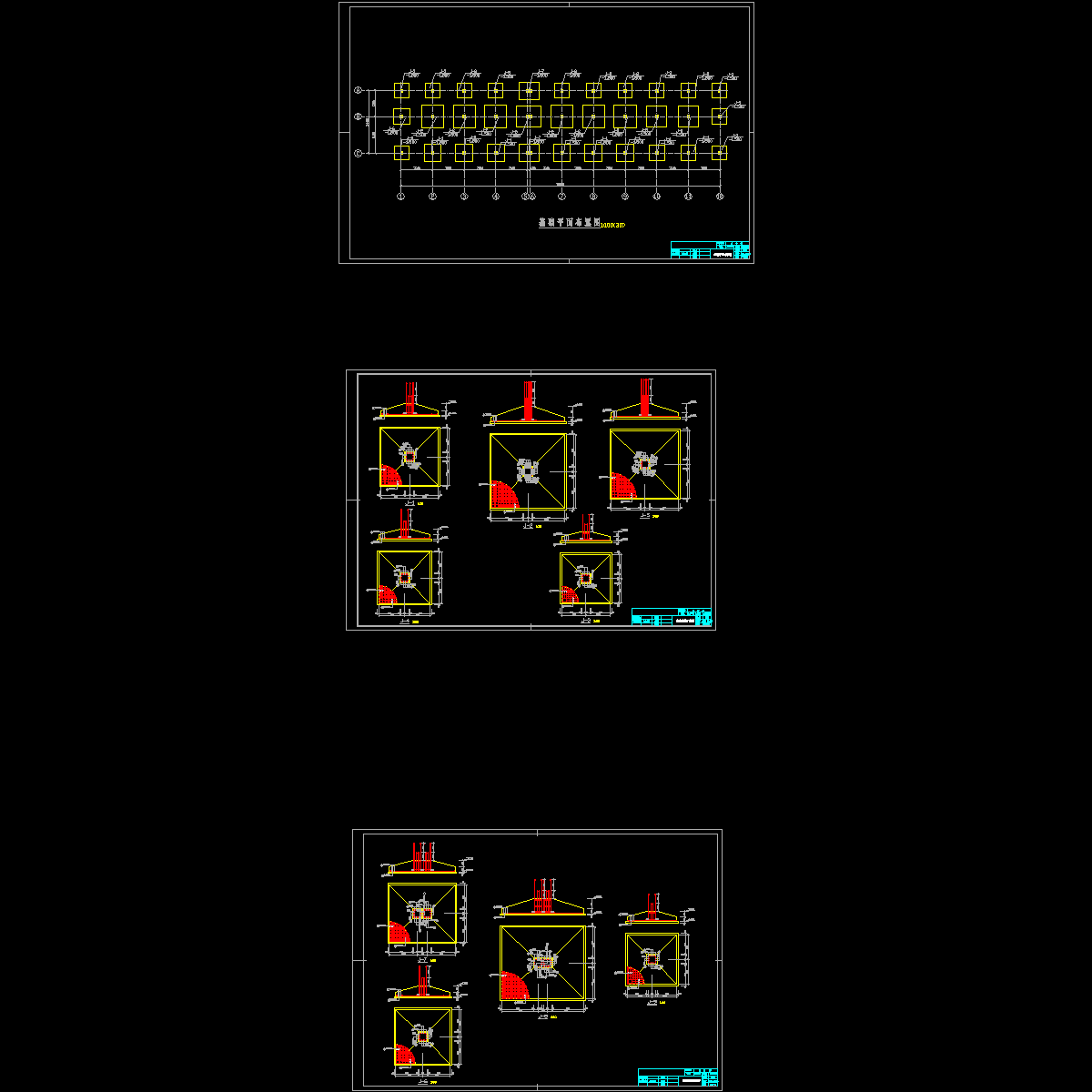

  • jcpm.dwg
    jcpm.dwg

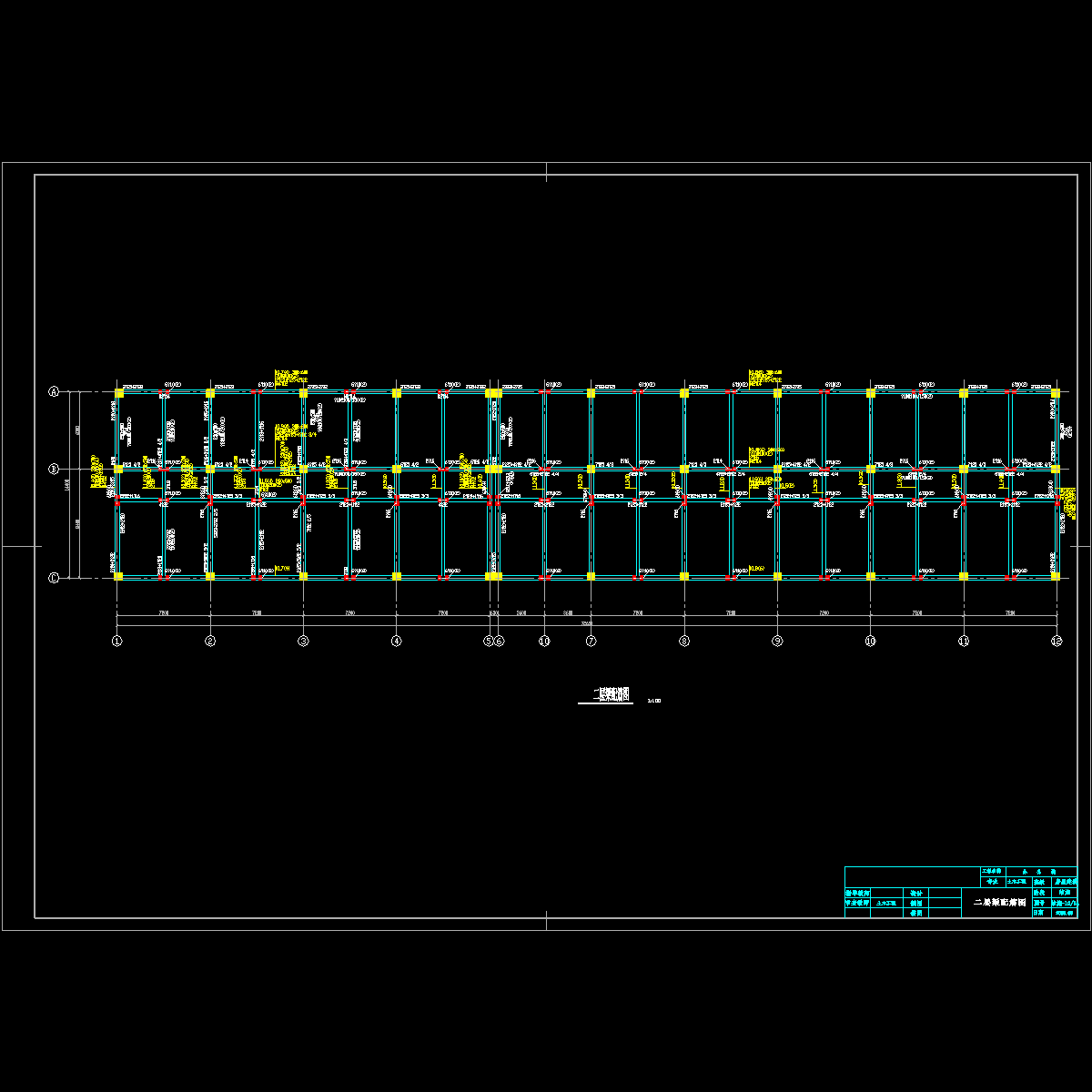

  • pl2.dwg
    pl2.dwg

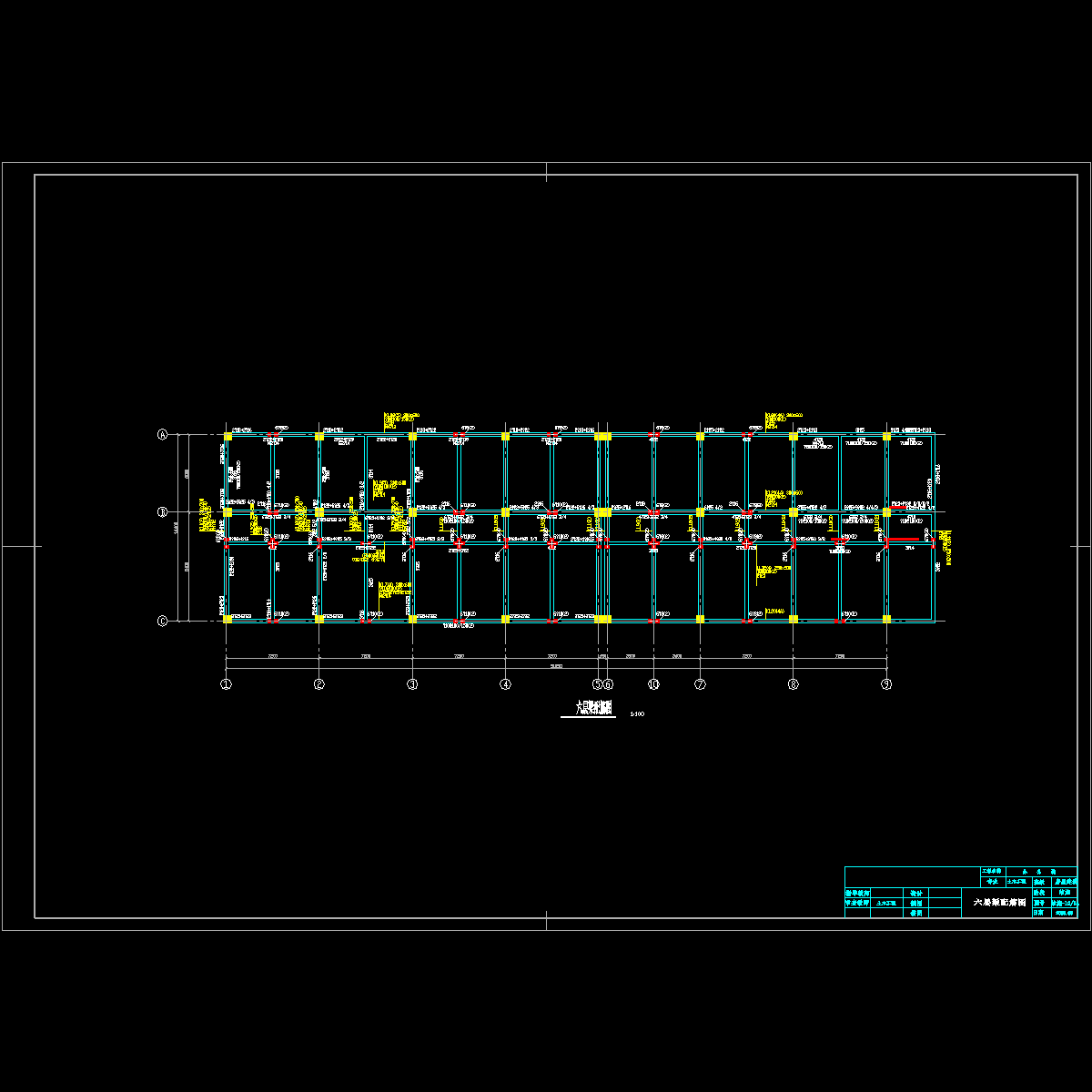

  • pl6.dwg
    pl6.dwg

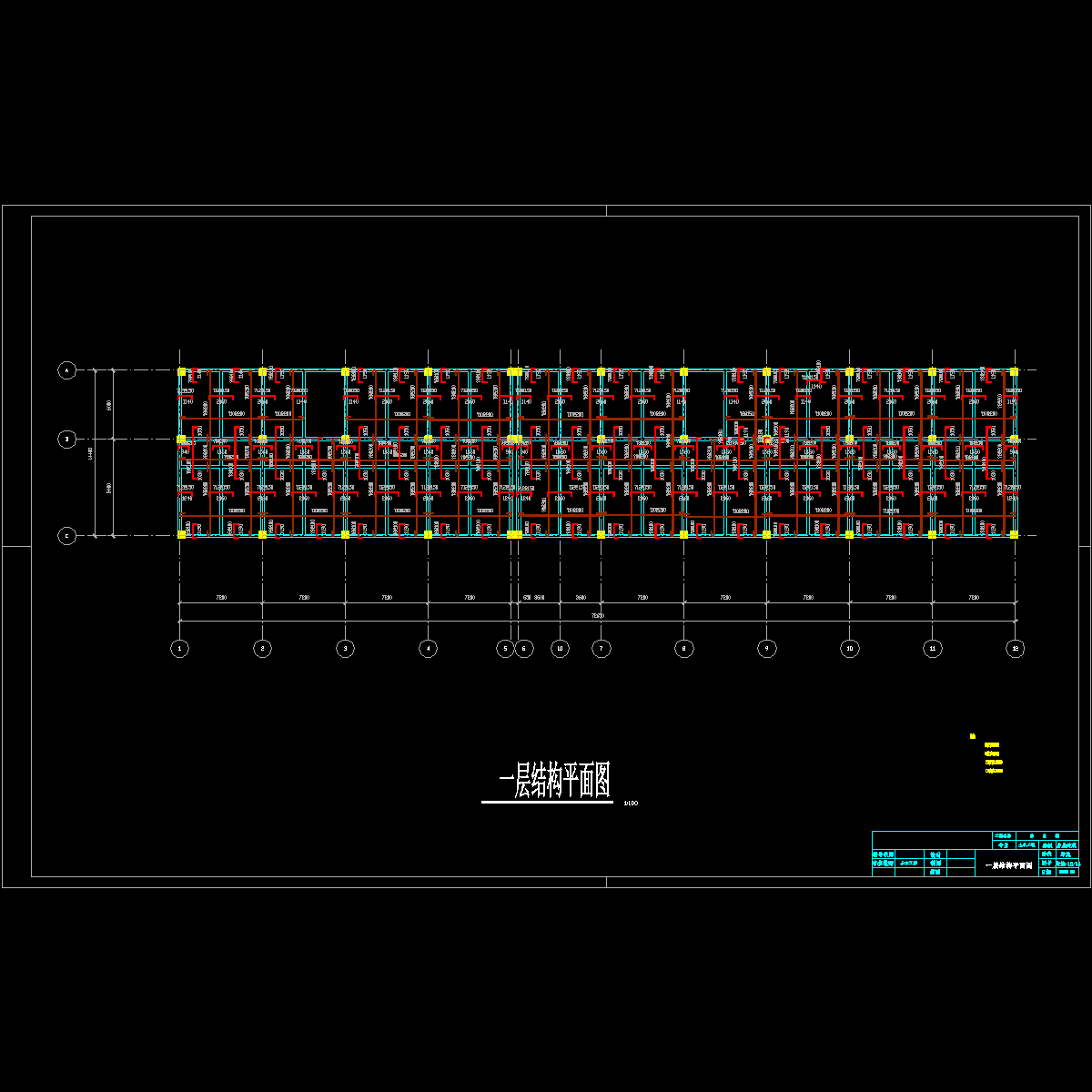

  • pm1.dwg
    pm1.dwg
以上是部分截图,请下载附件后查看完整高清内容
