移民安置点示范点建设景观施工图平面布置图及剖面图,立面图

  • 地形地貌:平地
  • 图纸设计深度 :施工图
  • 项目所在地:贵州
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:20+张
  • 设计年代:近代
该附件为 移民安置点示范点建设 景观施工图 ,图纸资料丰富。
该项目子工程长廊建筑设计结构形式:框架结构、木结构,建筑抗震设防类别:丙类 ,抗震等级:四级。抗震设防:6度。该项目设计使用年限:50年。建筑项目设计规模分类:小型建筑。
该项目子工程公共厕所:该项目为框架结构,建筑层数为 1层。该项目主体结构的设计使用年限:50年。该项目抗震设防烈度:非抗震。
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

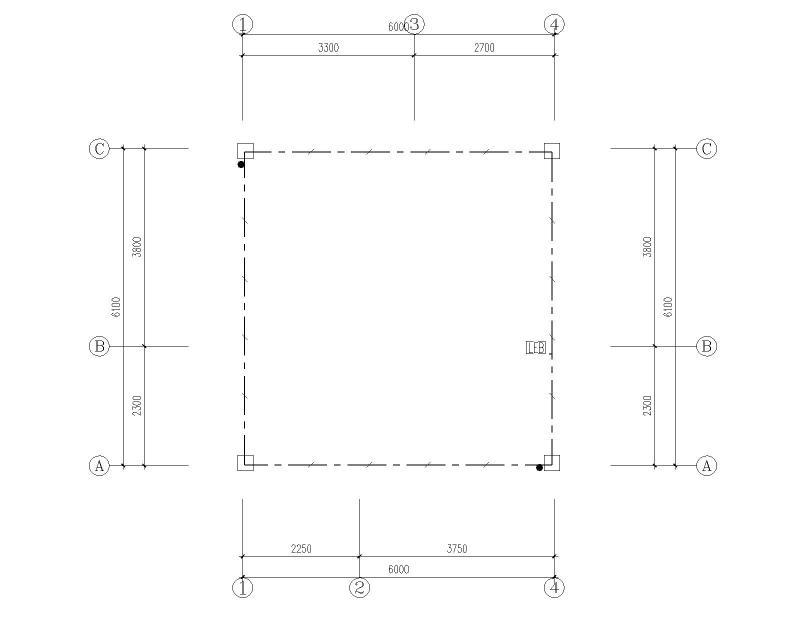

  • 公厕基础接地平面图
    公厕基础接地平面图

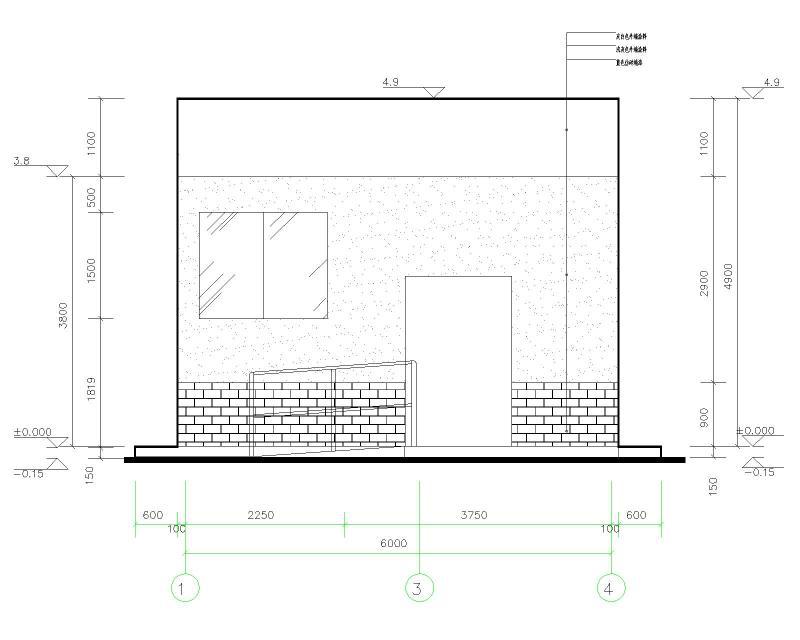

  • 公厕立面图
    公厕立面图
  • 公厕屋顶平面图
    公厕屋顶平面图

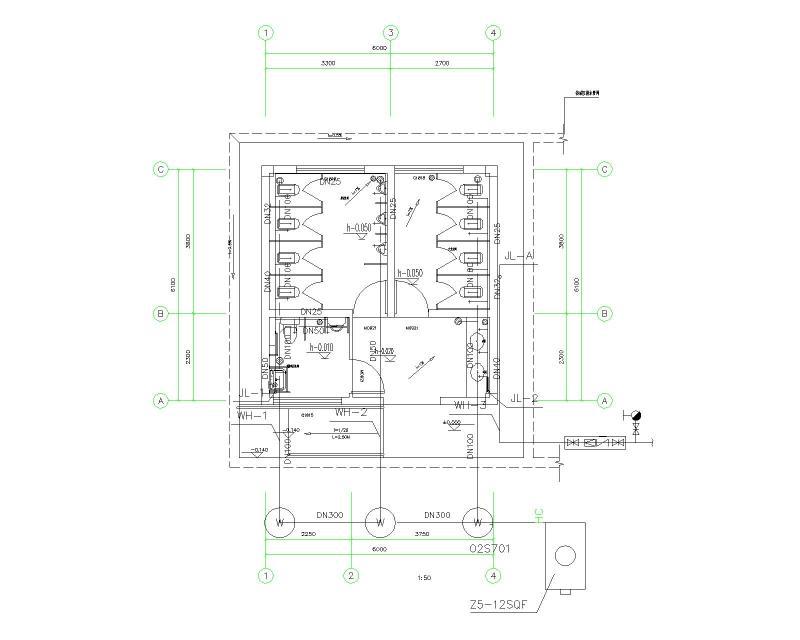

  • 公厕一层平面图
    公厕一层平面图

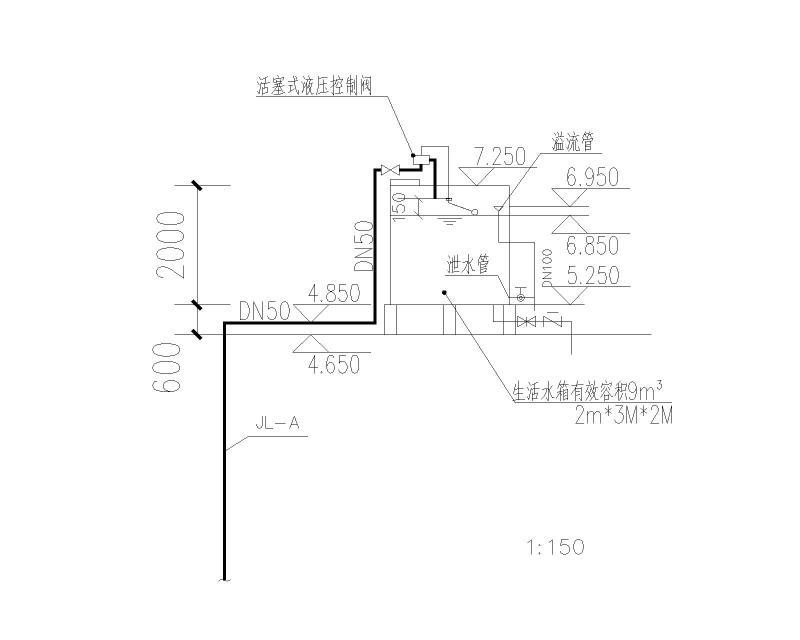

  • 消防水箱剖面图
    消防水箱剖面图
  • 长廊平面布置图
    长廊平面布置图
  • 长廊剖面图
    长廊剖面图
  • 长廊正立面图
    长廊正立面图
以上是部分截图,请下载附件后查看完整高清内容
