安置小区给水排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 图纸设计深度：施工图
- 参考图纸：111张
- 设计年代：近代
- 地下室用途：设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统
- 消防设计：室内消火栓系统
- 供水设备：高位水箱,水泵站
- 供水方式：市政供水
- 供水分区：三区
- 排水体制：污废合流
- 排水技术：压力排水
- 火灾危险等级：轻危险级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 特殊系统：太阳能热水系统,压力排水
- 大样节点：泵房,卫生间,设备房布置
- 热水供应方式：局部热水供应
- 项目所在地：河南
附件详情
- 地下室给排水消防平面图

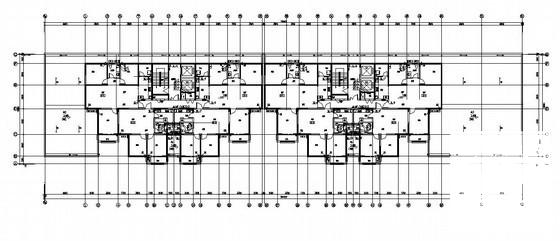

- 给排水消防平面图
- 屋顶给排水消防平面图
- 消火栓系统原理图
- 卫生间给排水大样图
- 卫生间给排水支管系统图
- 排水干管系统图
- 压力排水原理图
- 标准层给排水大样图
- 标准层排水支管系统图
- 水泵房管路放大图
- 水泵房设备布置图
- 太阳能系统原理图
- 排水支管系统图
- 底层污水单排系统图
附件详情
项目概要：本项目由5栋11层住宅，8栋18层住宅，4栋沿街18层商住楼及若干设备用房和物业用成。
设计内容包括：本单体内的生活给水系统、生活污废水系统、室内消火栓给水系统、压力废水系统以及建筑灭火器配置等系统。

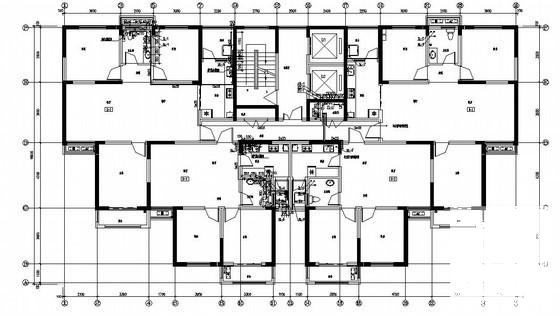

标准层户型给排水大样图

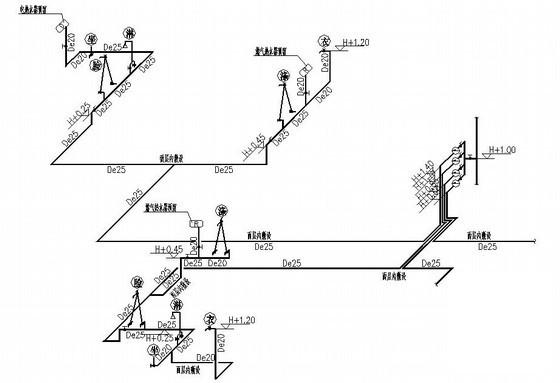

标准层给水支管系统图

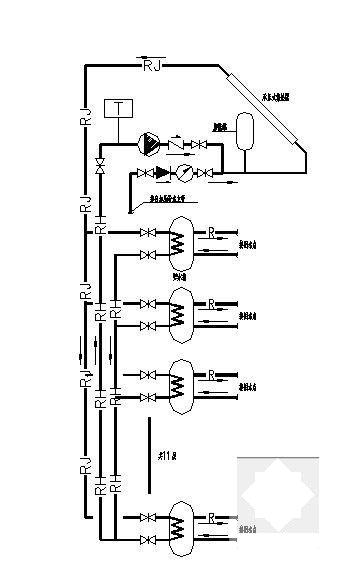

太阳能系统原理图

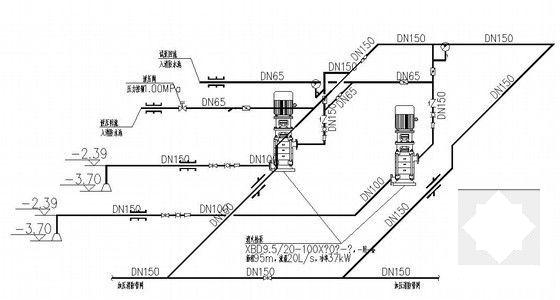

消火栓泵管路系统图
水泵房管路放大图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-13
- 评论次数：0
- 浏览次数：0
- 文件大小：6.24 MB
- 收藏次数：0
-
文件名称：
附件-995860599776885578556.rar
