大桥结构全套设计CAD图纸

  • 使用性:公路桥

  • 承重构件受力情况:梁桥

  • 材料类型:钢筋砼桥

附件详情

一.本桥概况
xx大桥位于省道S225线xx火车站至xx公路改造工程K16 420~K16 675段,地处xx下游,属河流冲积平原地貌,地势较平缓。据钻孔揭示,桥位地层至上而下可分为两层,覆盖土层和基岩。桥梁基础均坐落在基岩上。




以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

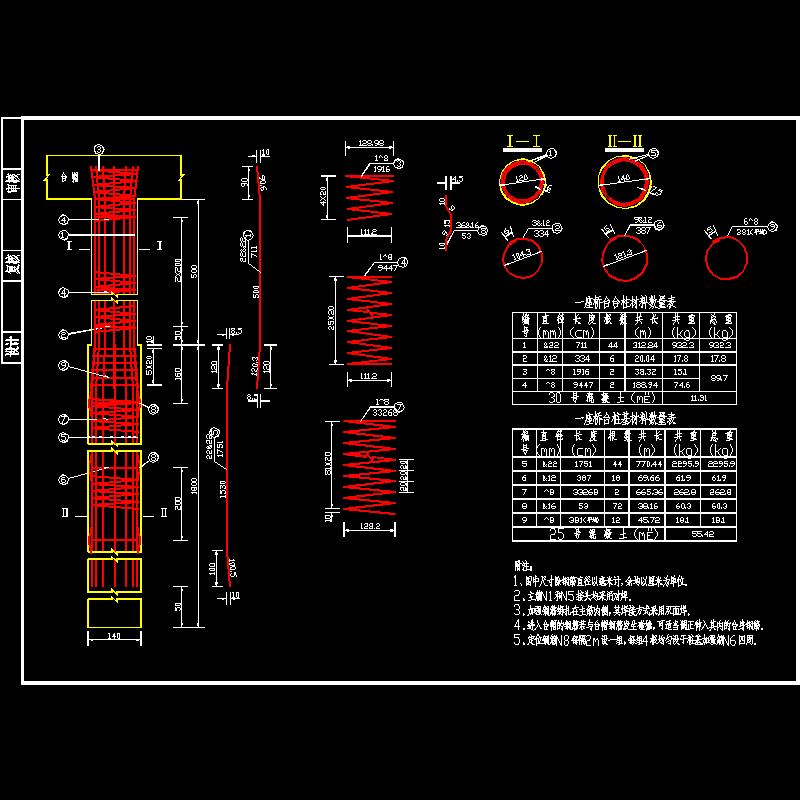

  • 0#桥台钢筋构造.dwg
    0#桥台钢筋构造.dwg
  • 7#桥台钢筋构造.dwg
    7#桥台钢筋构造.dwg

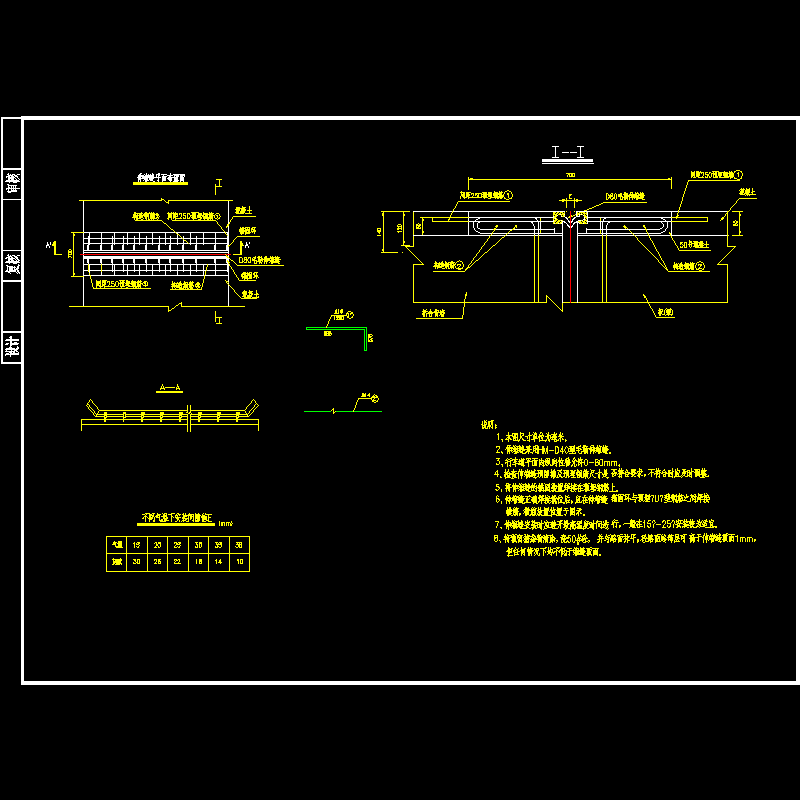

  • hm-dx40c.dwg
    hm-dx40c.dwg
  • 中板钢筋构造图.dwg
    中板钢筋构造图.dwg

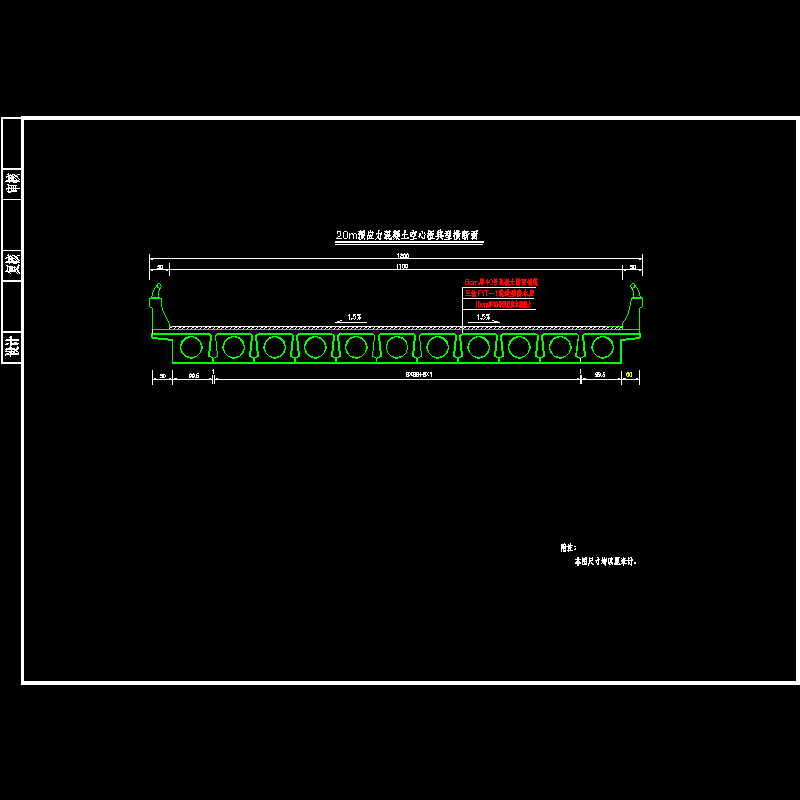

  • 典型横断面.dwg
    典型横断面.dwg
  • 制图规定.dwg
    制图规定.dwg
  • 支座.dwg
    支座.dwg

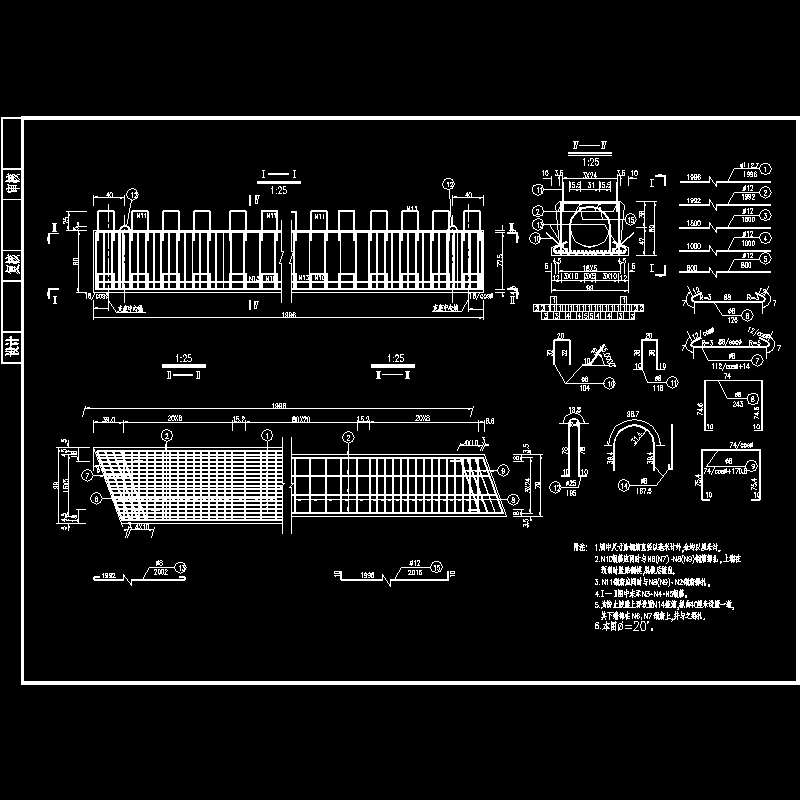

  • 板一般构造图.dwg
    板一般构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
