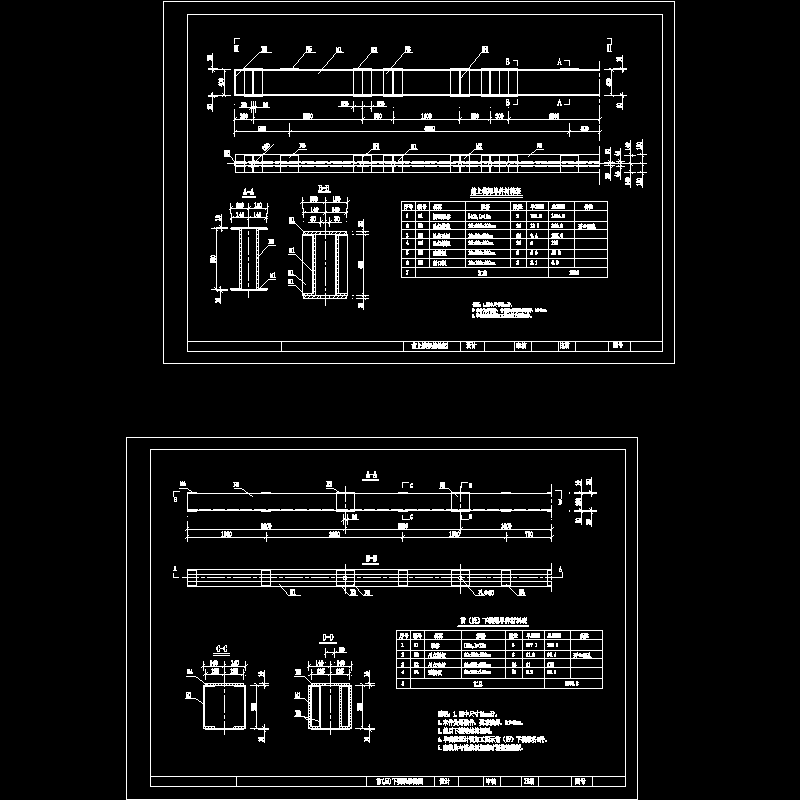

大桥挂篮CAD施工图纸

附件详情

一.设计简介
（1）梁体自重：63.1t
（2）梁段长度：3.0m
（3）梁底：宽度为6.0m，厚度为0.4m，倒角1/2×（0.2×0.2）m
（4）腹板：梁高为2.2m，厚度为0.4m
（5）梁顶：梁宽为13.5m，翼板悬挑3.75m，顶板厚0.28m，翼板厚≈0.4m，顶板倒角1/2×(0.4×0.5)m，翼板倒角1/2×(1.0×0.4)m
二、系统构成：
1、主吊架系统：
该系统主要由主吊架、前上横梁、前后吊带、后锚梁、轨道及行走系统等部分组成。
2、模板系统：
该系统主要由底篮、外模、内模及封头模板系统构成。
