大桥挂篮建筑设计CAD施工图纸

一.设计简介   (1)梁体自重:63.1t   (2)梁段长度:3.0m   (3)梁底:宽度为6.0m,厚度为0.4m,倒角1/2×(0.2×0.2)m   (4)腹板:梁高为2.2m,厚度为0.4m   (5)梁顶:梁宽为13.5m,翼板悬挑3.75m,顶板厚0.28m,翼板厚≈0.4m,顶板倒角1/2×(0.4×0.5)m,翼板倒角1/2×(1.0×0.4)m   二、系统构成:   1、主吊架系统:    该系统主要由主吊架、前上横梁、前后吊带、后锚梁、轨道及行走系统等部分组成。   2、模板系统:    该系统主要由底篮、外模、内模及封头模板系统构成。

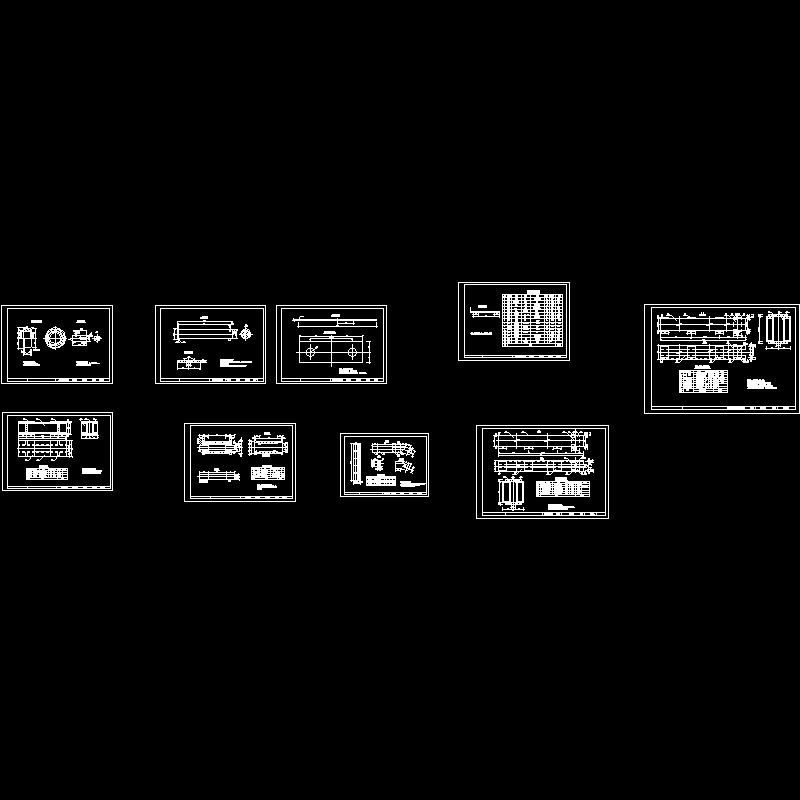

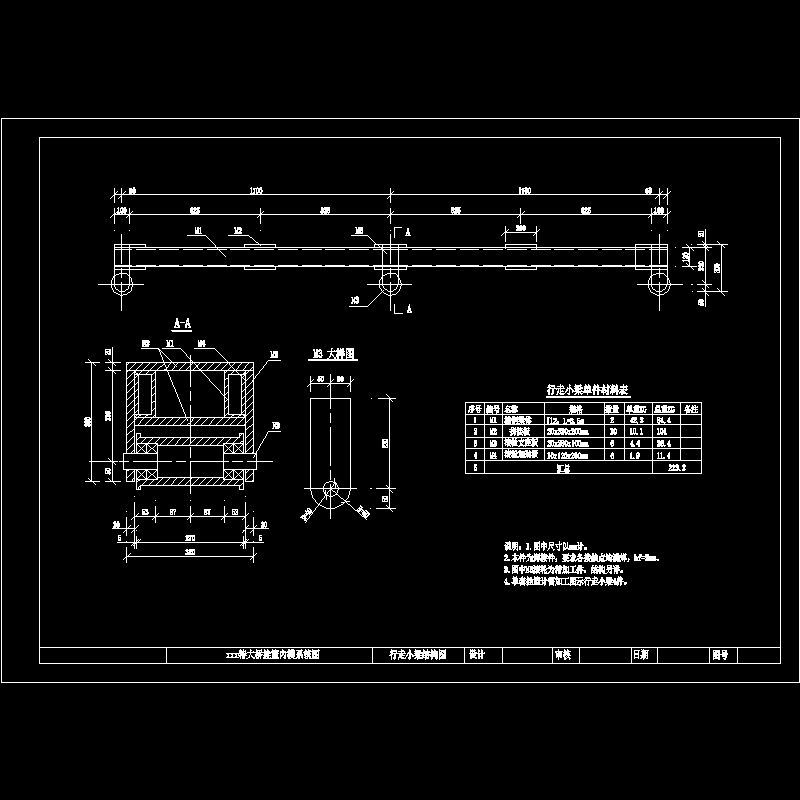

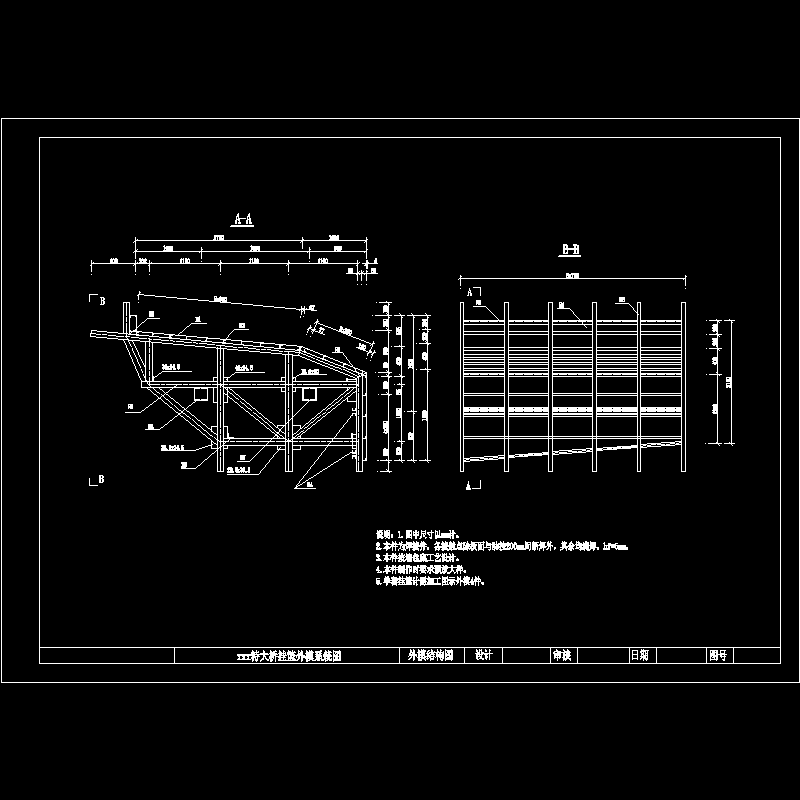

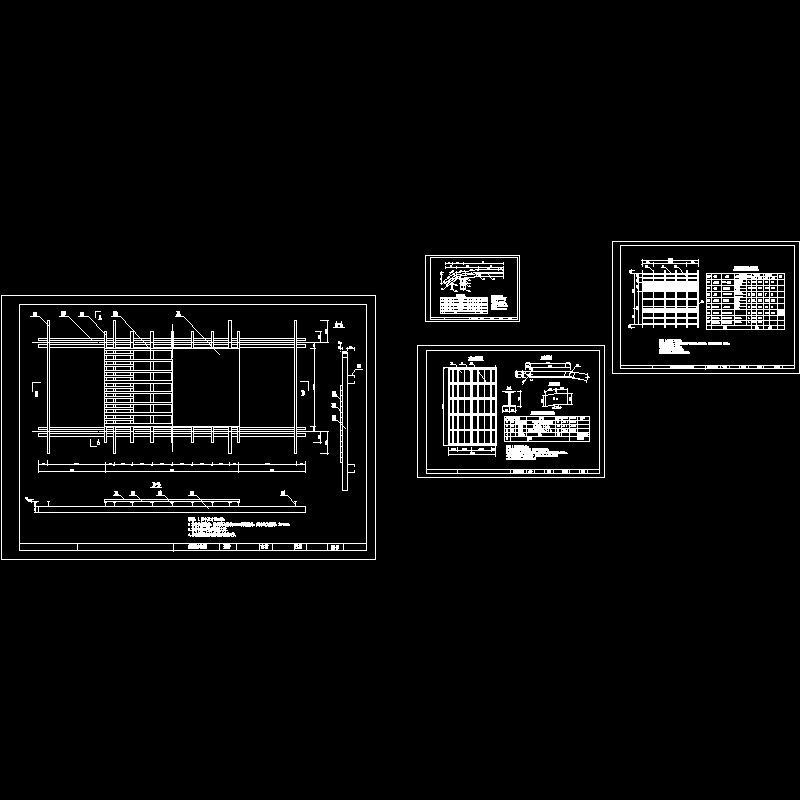

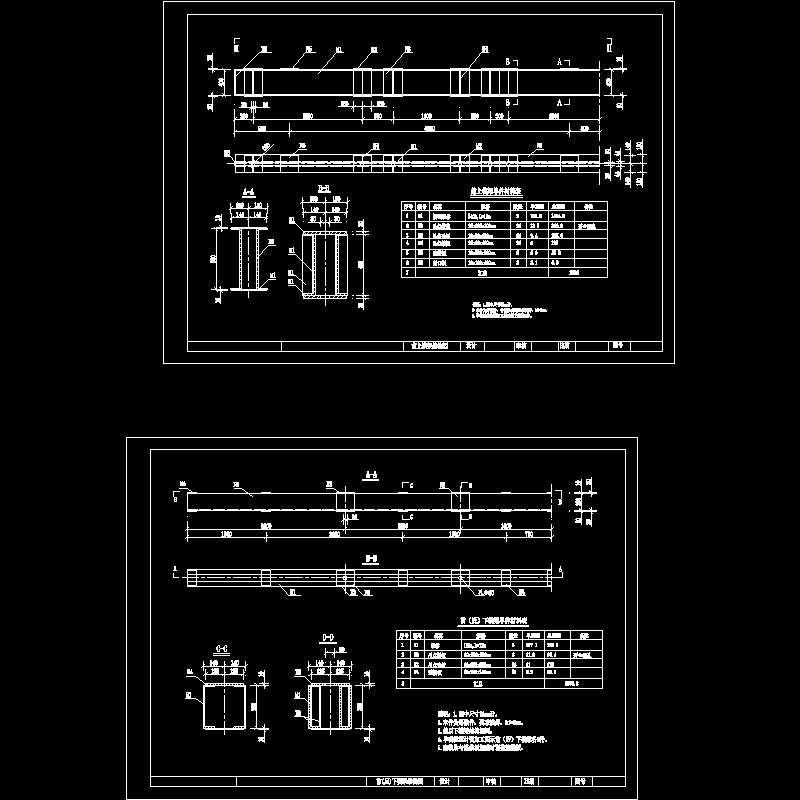

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
