郭家沱长江大桥工程-防雷设计大样图cad构造图

  • 公路等级:高速
  • 车道数:八车道
  • 设计时速:60
  • 干线:是
  • 位置:重庆
  • 设计年代:近代
  • 附属:大桥
资料90米高桥塔长江大桥防雷设计图,共计15张CAD。。节点清晰,同类工程设计可参考。
项目概要
长江大桥桥塔高度为90米(从桥面计)左右,易遭受雷击,须做好防直击和侧击雷措施。主桥通过在主桥塔顶设置避雷针和主缆检修栏杆作避雷带作为防直击雷措施;通过主桥桥塔四周主筋从上到下连通作为防雷引下线;利用基础承台及桩基主筋作为防雷自然接地体。利用桥面钢箱梁电气连通将主桥纵向作等电位连接。防雷设施设计:1、防雷接闪器;2、防雷接地引下线;3、等电位连接;4、防雷接地装置。
资料目录
设计说明
防雷系统主要设备材料表
大桥防雷立面设施总体布置图
大桥防雷平面设施总体布置图
桥塔防雷横断面图
过渡墩防雷横断面及接地图
引桥桥墩防雷横断面及接地图
北锚定防雷横断面及接地图
桥台防雷横断面及接地图
塔顶防雷布置图
塔顶避雷针安装大样图
桥梁防雷接地线柔性连接图
主缆检修道构造图
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

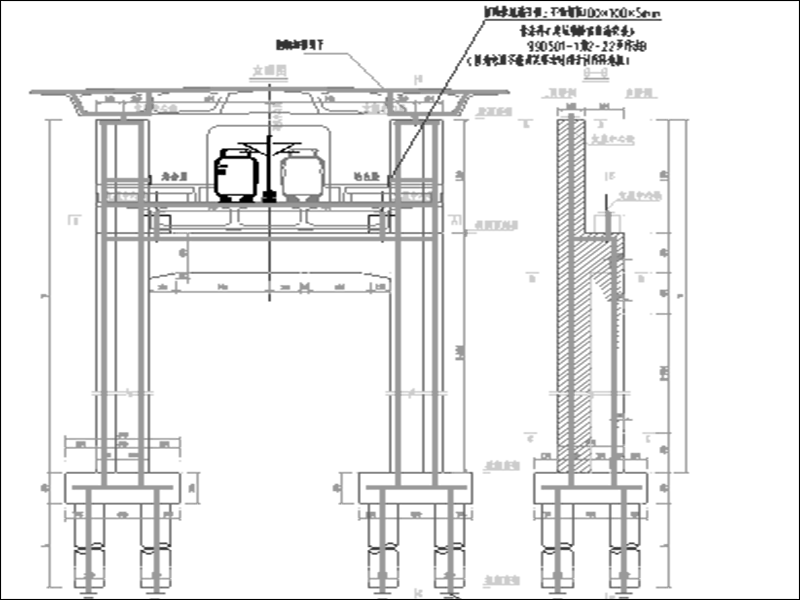

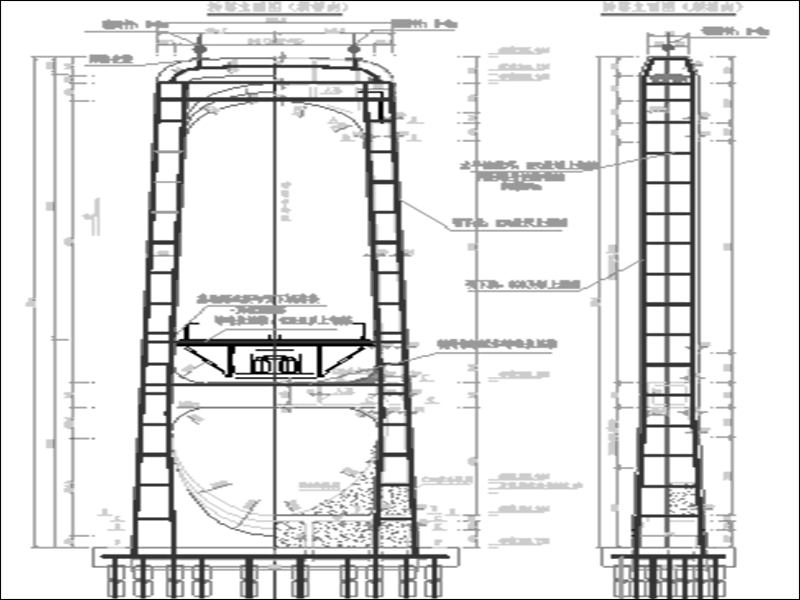

  • 桥塔防雷横断面图
    桥塔防雷横断面图

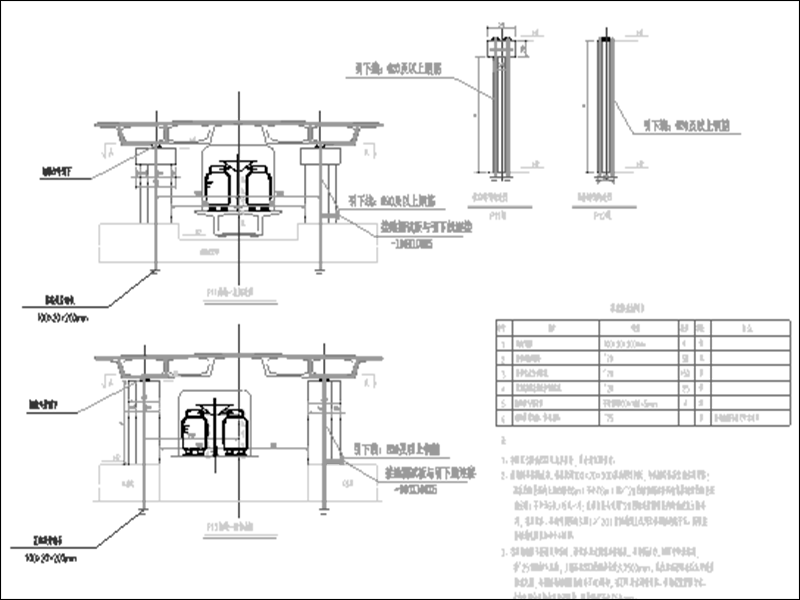

  • 过渡墩防雷设计
    过渡墩防雷设计
  • 桥墩防雷设计
    桥墩防雷设计

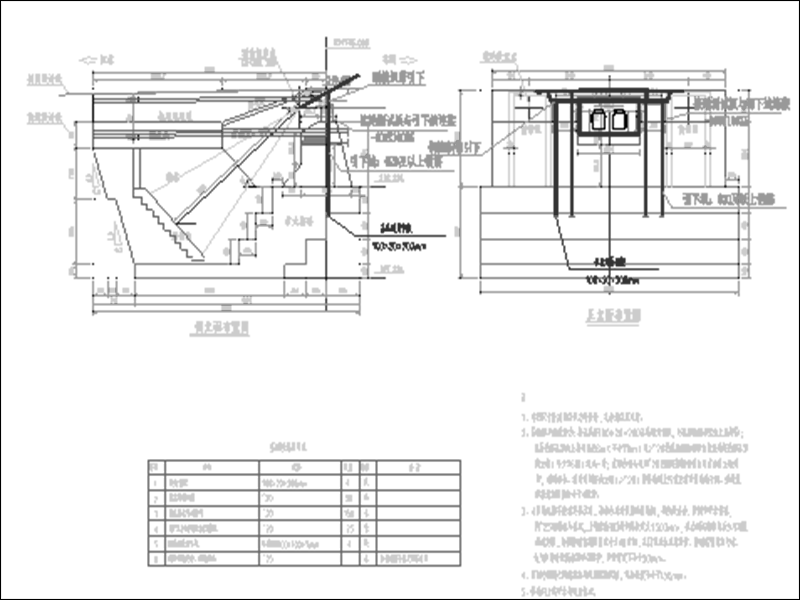

  • 锚定防雷设计
    锚定防雷设计

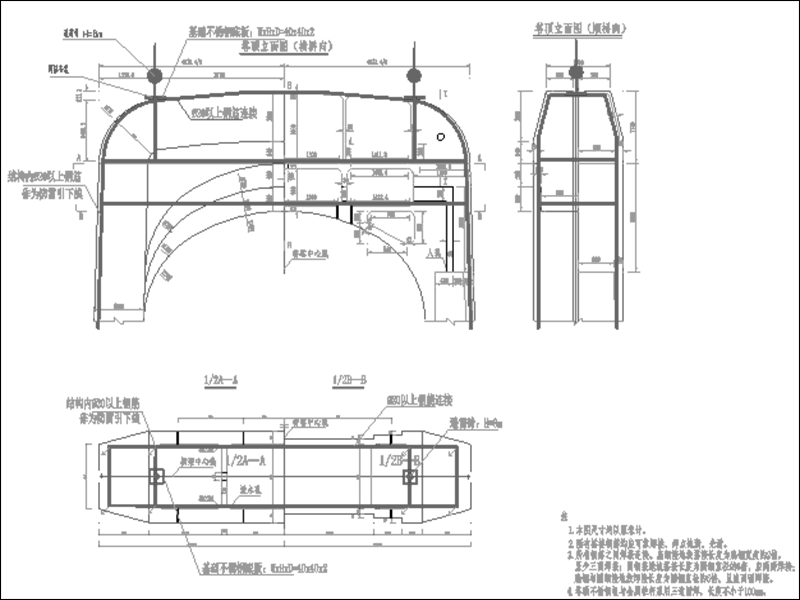

  • 塔顶防雷布置图
    塔顶防雷布置图
以上是部分截图,请下载附件后查看完整高清内容
