一套水电站坝下游交通桥箱梁悬浇挂篮设计CAD图纸

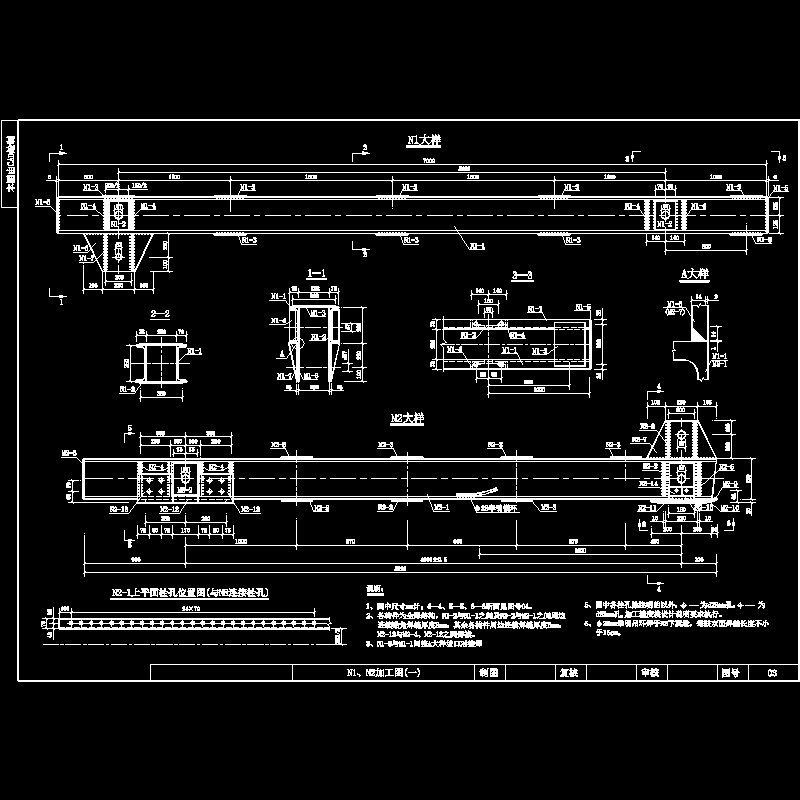

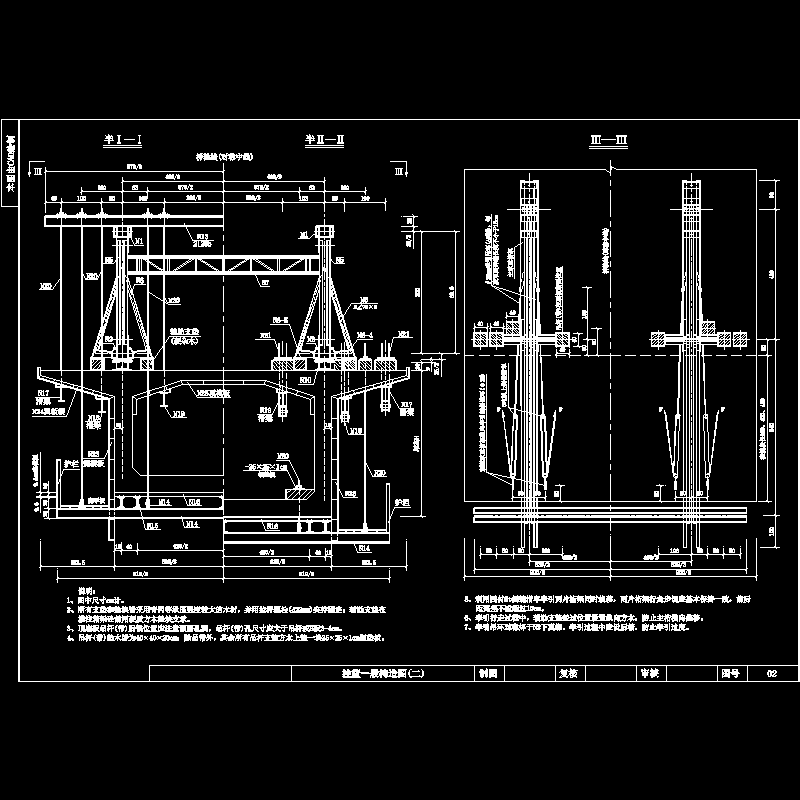

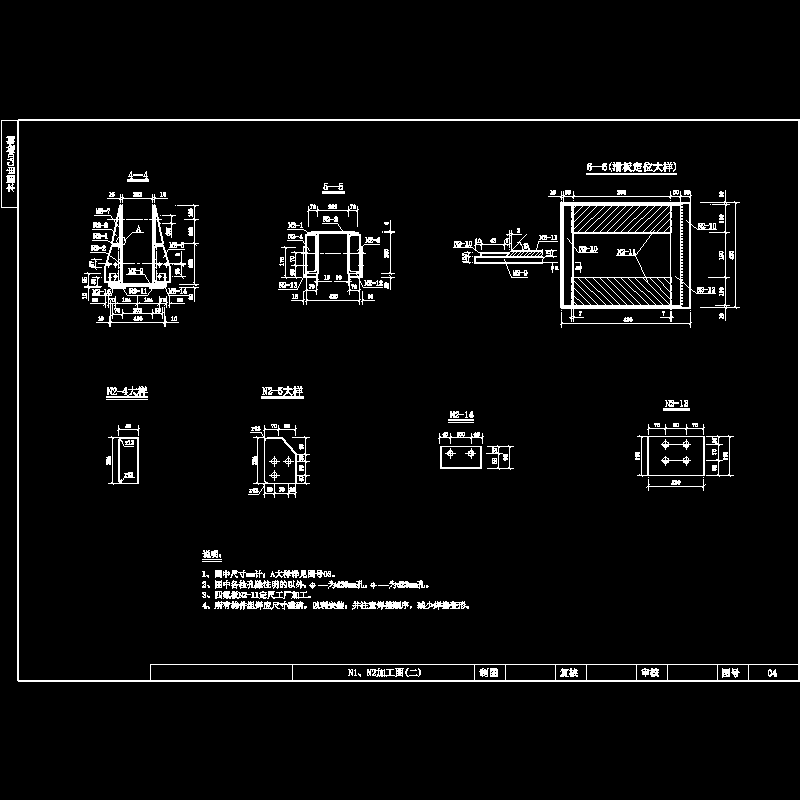

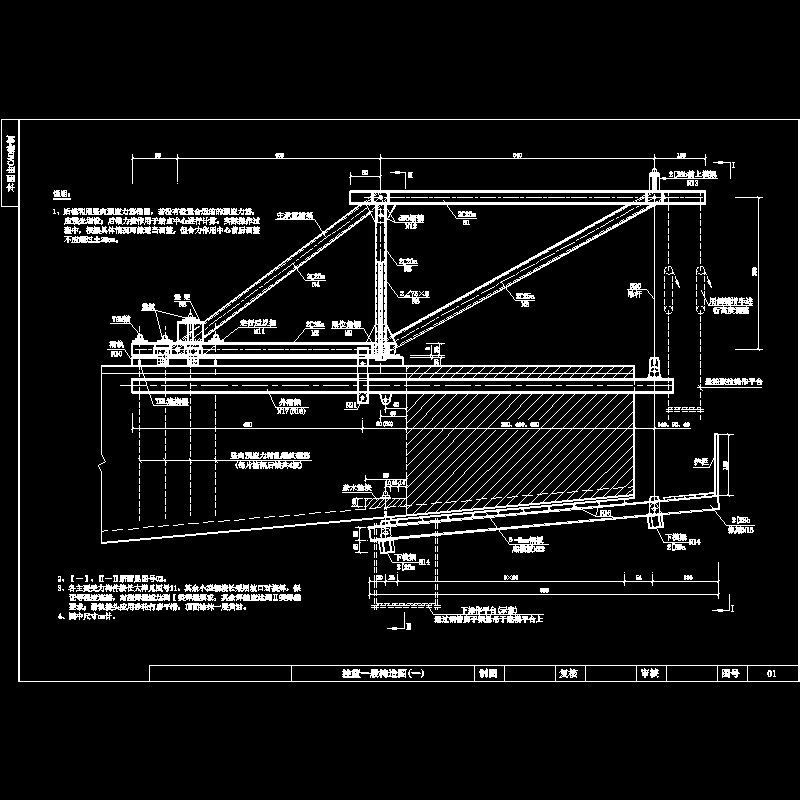

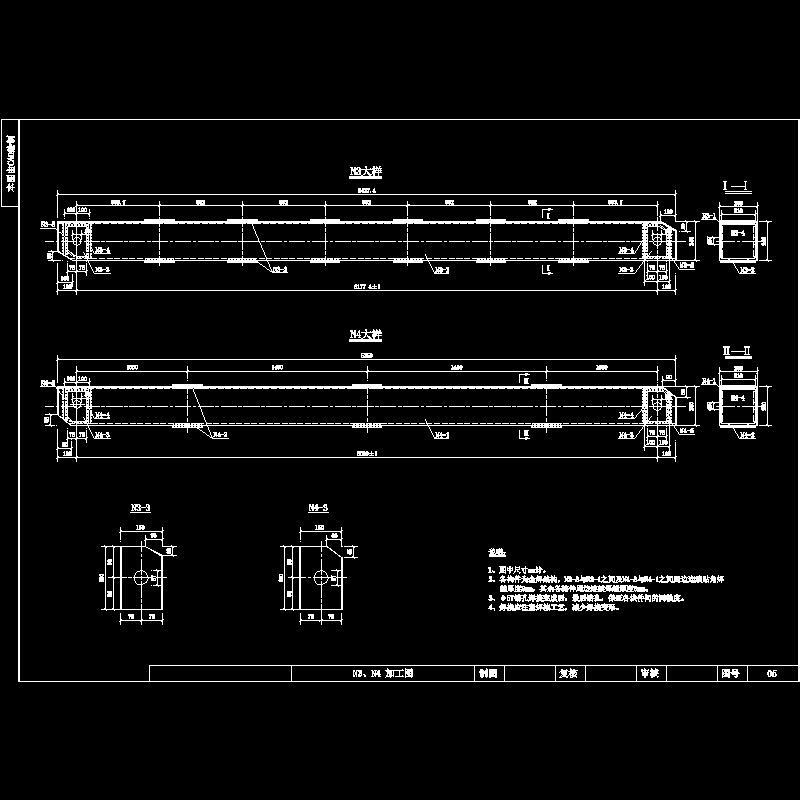

本挂篮是为**坝下游交通桥工程箱梁施工而设计。该桥为主跨为45 80 45m预应力砼连续刚构桥，箱梁为单箱单室断面。单“T”分9对箱梁块段，分段长度分别为3.5m、4m、4.5m三种，梁段最大浇筑净重量85.8t。挂篮由菱形主承重桁架、上吊杆横梁、底模平台、顶模悬吊分配梁及纵移系统等构成。每个挂篮重量27.70t(含模板)，约为最大浇筑段净重量(85.8t)的0.32倍。
