城际铁路双线特大桥施工组织设计(7212572连续梁)

资料简介
赚取积分

附件详情

1、编制依据
1.1设计图纸及文件
1.2公司已有施工技术及经验
1.3主要技术规范
2 、编制范围
3、项目概要及工程量
3.1项目概要
3.2桥趾概况
3.2主要技术指标
3.3自然地理特征
3.2工程重点及难点
3.3主要工程量
4、施工进度计划与强度分析
4.1施工进度计划
4.2施工强度分析
5、施工总体方案
5.1 施工组织机构及施工队伍分布
5.2大临工程的分布及总体设计
5.3施工用电
5.4施工用水
5.5污水和垃圾处理规划
6、主要施工方法、关键技术、工艺要点、工艺要求

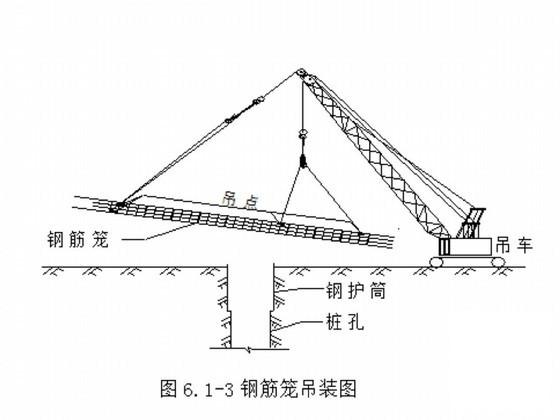

6.1旱地钻孔灌注桩基础施工
6.2水中钻孔桩基础施工

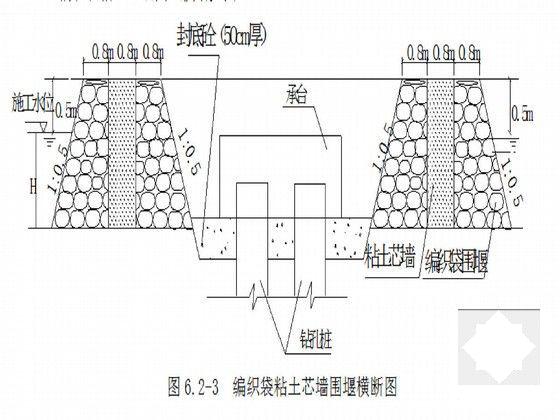

6.3承台施工工艺和方法
6.4桥墩施工
6.5桥台施工
6.6挂篮悬臂浇注连续梁施工
7、连续梁施工防护工程
7.1防护布置
7.2施工区域安全防护
7.3承台防护
7.4墩身施工防护
7.5跨既有线路、公路连续梁施工安全防护
7.6防护措施
8、主要材料、工程设备的使用计划和供应方案及措施
8.1 主要材料供应计划
8.2 主要设备的使用计划
9、冬季、雨季、高温季节施工
9.1 冬季施工安排
9.2 雨季施工安排
9.3夜间施工的主要措施
9.4高温季节主工施工措施
10、桥梁施工技术措施
10.1钻孔桩施工技术措施
10.2承台施工技术措施
10.3墩(台)施工技术措施
10.4大体积混凝土施工温控技术保证措施
10.4连续梁施工技术保证措施
10.5桥梁墩台不均匀沉降观测
10.6 确保桥梁结构物耐久性施工技术措施
10.7 确保桥梁结构物强度、刚度与几何尺寸、变形、变位采取的工程技术与工艺
10.8高温季节混凝土施工措施
11、质量目标及保证措施
11.1 质量目标和质量管理体系
11.2 质量控制与质量标准
11.3保证工程质量的管理制度和措施
11.4工程质量保证措施
12、安全目标、安全保证体系及措施
12.1安全目标
12.2安全管理组织机构
12.3安全生产保证体系
12.4安全管理制度
12.5安全保证的主要措施
12.6文明施工
13、工期保证措施和方法
13.1建立指挥管理组织机构
13.2建立工期制度
13.3提高施工人员施工技术水平
13.4加强过程控制，及时解决问题，避免搁置延误
13.5做好临建工程
13.6掌握机械设备
13.7确保质量
13.8与当地政府协调
14、环境、水土保护措施
14.1环保、水保目标
14.2环境组织机构
14.3施工中的环保措施
14.4水土保持措施

附件详情

主要技术指标
设计线路主要技术标准如下：
铁路等级：客运专线。
正线数目：双线。
设计速度：200km/h。
正线线间距：4.6m。
最大坡度：20‰。
到发线有线长度：450m。
……
工程重点难点：
连续梁(72+125+72)为施工进度进行关键控制点。由于标段为设计速度目标值为200km/h及以上的客运专线，主体结构需满足100年使用期的要求，因此对结构物混凝土的耐久性要求高。
工程对桥梁工程墩台的工后沉降量有严格限制，保证桥梁施工质量，控制工后沉降是工程的难点。
……
主要工程量：全桥桩基共2733根桩，承台276个，桥墩274个，桥台2个。
……
施工强度分析：
钻孔灌注桩
钻孔桩施工设备以旋挖钻机为主，嵌岩桩可先采用旋挖钻机成孔，再冲击钻机绪孔，桥梁桩基钻孔直径为1.0~1.5米，以桩长45米，嵌岩深度2米为例进行分析……
……
施工总体方案：
拌和站建设
本桥混凝土由2#、3#和5#拌和站供应，前期采用2#拌和站供应砼，3#拌和站供应三区，5#拌和站供应一区XX市区内的部位。拌和站内设置有拌和楼、水泥罐、沉淀池、蓄水池、上料斗、料仓、水库、试验室、办公生活区……
……

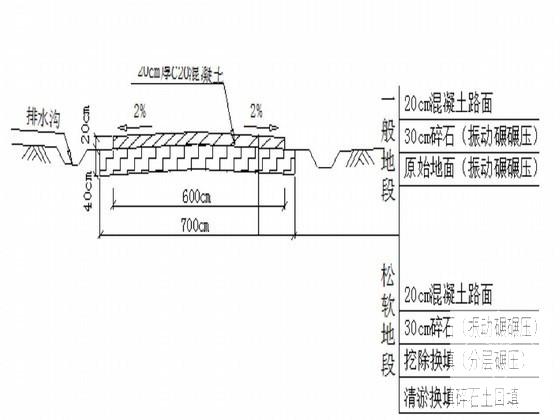

纵向施工便道
路基宽度4～7m，路面宽度3～6m，单线便道每200m设一会车道，路面采用混凝土路面。施工期间加强对新建、改建便道以及原有村镇道路的养护和维修，保持路况良好。
……
验孔和一次清孔
（1）验孔
主要检查孔径、孔的垂直度和孔深。桩长大于50m，采用超声波检测仪检测，小于50m用笼式检孔器检测。检孔器用ф20的钢筋加工制作，其外径与设计桩径相同，长度为5～6倍的设计桩径。检测时，将检孔器吊……
……
凿除桩头和检测桩基质量
每个承台下所有桩灌注完毕且强度达到设计强度后，即可凿除桩头，凿除桩头浮浆至新鲜混凝土面。
桩基施工完成后应按要求进行桩身完整性检测，检查桩身是否有断桩、夹泥或其它缺陷。质量检测：低应变反射波法适用于……
……

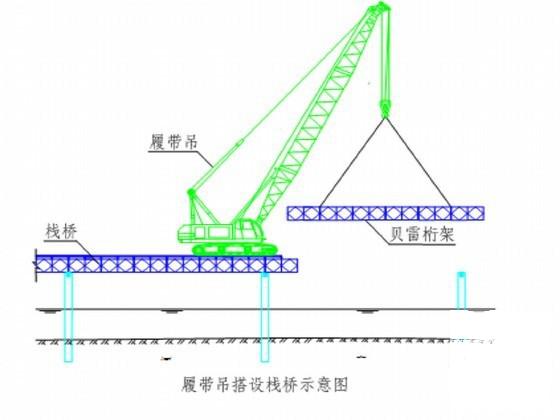

栈桥施工工艺 ……
主要施工方法
(1)栈桥起始墩
由于栈桥的桥头与纵向便道相连接，为保证栈桥与便道连接部位的稳定，在栈桥桥头修建混凝土挡墙。挡墙混凝土采用C20混凝土，挡墙上部宽度为50cm，长度为600cm，背水坡采……
……
合拢应选择在角桩附近（一般离角桩4－5片），如果有误差，可调整合拢边相邻一边离导向架的距离。为了防止合拢处两片桩不在一个平面内，一定要调整好角度方向，让其一面锁口与……
……
大体积砼浇注时的各种温度值
砼入模温度：不宜高于气温且不宜超过30℃，冬季施工时，混凝土的入模温度不应低……
养护期间的温度：混凝土内部最高温度不宜超过65℃，混凝土内部温度与表面温度之差、表面温度与环境温度之差不宜大于……
拆模时的温度：混凝土芯部与表层、表层与环境之间的温差不得大于15℃……
……
膺架基础处理
为保证在现浇段施工时膺架基础稳定，基础基坑采用灰土回填，回填时必须进行严格的分层回填夯实，每层厚度不超过20cm，膺架范围内地基承载力要求较高，需采用灰土和15cm厚……
……
钻孔桩施工技术措施
（1）施工中前采用GPS测量仪对桩位进行复测,并利用……
（2）长钻孔桩施工时,主要是防止坍孔、缩孔、弯孔、钢筋笼上浮、浇注中断等质量事故。采取的主要措施包括：加深钢护筒使其穿过易塌层,选择……
（3）按设计或规范要求对完成的钻孔桩进行无损检测。对大跨度连续梁另埋设一根120mm钢管,成桩后采用……
……
钻孔中防止塌孔措施……
确保桥梁结构物强度、刚度与几何尺寸、变形、变位采取的工程技术与工艺
（1）确保桥梁结构物强度、刚度的技术措施
①施工中尽可能减小对周围地层的扰动，增加土体的侧向抗力。
不同的地层，采用相适宜的钻孔方法，减小对桩周地层的扰动，保证钻孔桩与周围地层的结合……
……
共计142页
