40m预应力混凝土连续T梁桥背墙钢筋节点CAD详图纸设计

附件详情

大桥位于xx县xx镇xx村,紧邻国道319线,交通条件较为方便。桥梁起讫桩号K75 706.611~K75 986m,桥上存在一处路线长链(K75 725.939 =K75 707.328),全长296m。本桥平面位于主线R=1020m的圆曲线上;桥上纵坡分别为1.365%和-3.7%;墩台径向布置。全桥共分2联:(3x40)m (4x40)m;上部结构采用预应力砼(后张)T梁,采用"先简支后结构连续"方法施工;下部结构桥台采用U型台和明挖扩大基础;桥墩采用柱式墩、嵌岩挖孔桩基础。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

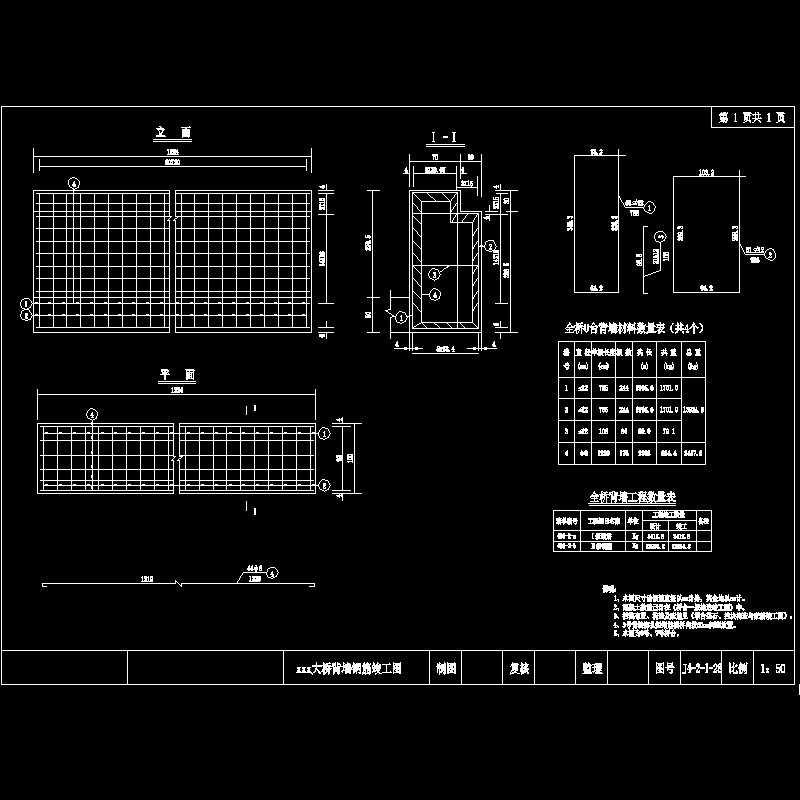

  • 40m预应力混凝土连续T梁桥背墙钢筋节点CAD详图纸设计 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
