5跨空心板桥维修加固CAD施工图纸设计（裂缝脱皮）

附件详情

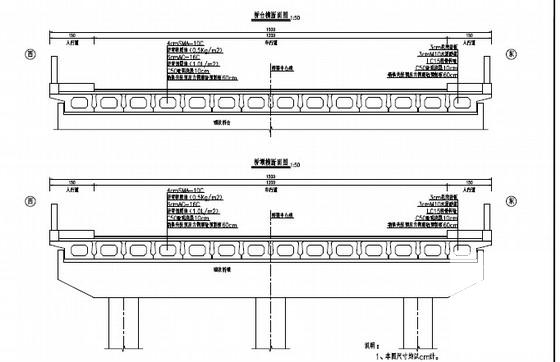

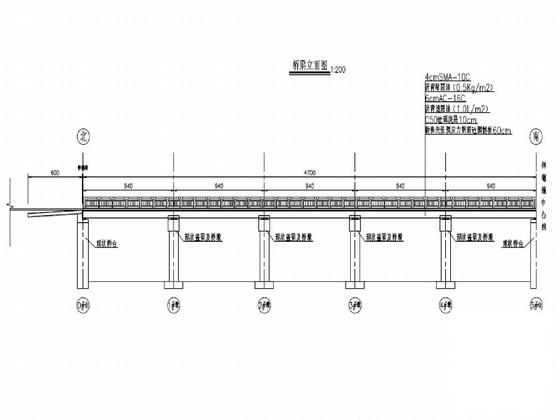

桥梁全长约58m，桥宽15m。汽车荷载等级：城-A级；设计车速每小时50km。一共5跨，每跨9.4m。下部结构为三柱式桥墩，石砌轻型桥台，基础为桩基础。桥面宽度为1.5m人行道＋12m行车道＋1.5m人行道。
主要病害：空心板底存在1-6条纵向贯通裂缝，局部裂缝交叉延伸形成网裂，最大裂缝0.36mm，超过规范限值。70片空心板梁中有36片板底表层混凝土大面积脱裂、起皮、欲脱落单片空心板最大起皮面积约占板底总面积的80%，7片空心板梁板底缝口锈迹渗出。
……
维修措施：

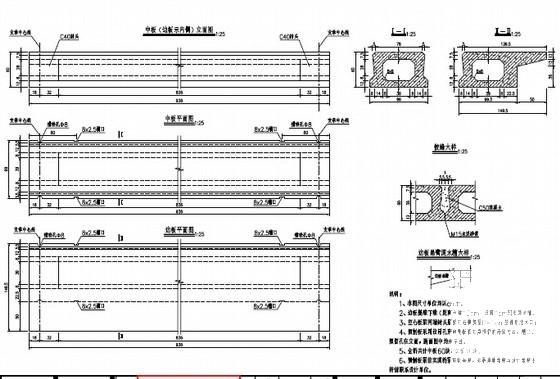

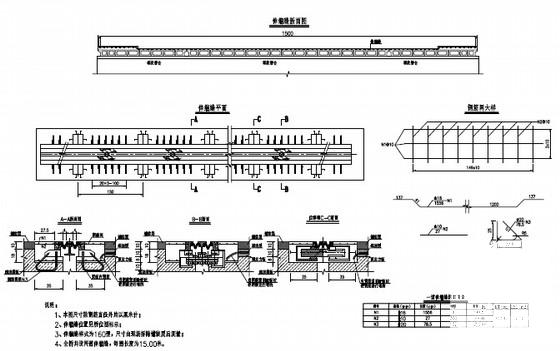

更换全桥空心板梁并重新铺设桥面铺装、设置护栏；更换伸缩缝；封闭桥台裂缝后定期观测；桥墩露筋部位钢筋除锈后环氧砂浆修补。
……
设计依据：城市桥梁设计规范CJJ11-近代；公路桥涵施工技术规范JTJ F50-近代
……
共计19张，
