高速公路预应力混凝土互通桥梁CAD施工图纸.dwg

附件详情 【设计参数】   1、本桥汽车荷载等级为公路-I级。   2、本桥平面位于直线和A=110的左偏缓和曲线上,纵面位于直线上。   3、本桥桥孔布置采用墩、台中心线均径向布置,通过内外侧护栏进行适当圆滑处理,以满足桥面行车道的设计线形。   4、本桥上部构造采用11*35m预应力砼T梁 2x20钢筋砼无梁板,共四联,A一联、A二联先简支后结构连续,A三联先简支后连续刚构,A09墩顶固结,A10墩顶释放。下部构造桥墩采用柱式墩,嵌岩桩基础,A00桥台采用肋板台、桩基础,A13左桥台采用简易台、扩大基础,A13右桥台采用U台、桩基础。   5、本桥T梁中支点处设板式支座或GPZ(Ⅱ)支座,桥台处以及A11墩顶处设D80伸缩缝,其余过渡墩处设D160伸缩缝。   6、A00、A13桥台均设6m长搭板。   【图纸内容】    全桥工程数量表;全桥工程地质纵断面图;桥型布置图;全桥桩位坐标表;T梁平面布置图;预制T梁横向布置图;上部构造标准横断面图;T梁一般构造图;T梁预应力钢束布置图;T梁预应力钢束材料数量及引伸量表;T梁预应力钢束定位钢筋布置图;墩顶现浇连续段负弯矩钢束布置图;墩顶现浇连续段预应力钢束定位筋及锚端加强钢筋布置图;T梁边跨梁端封锚钢筋布置图;T梁伸缩缝端梁端锚下钢筋布置图;T梁连续端梁端锚下钢筋布置图;T梁梁肋钢筋布置图;边跨翼板钢筋布置图中跨翼板钢筋布置图;端横隔梁钢筋布置图;中横隔梁钢筋布置图;设160型伸缩缝端翼板加厚钢筋布置图;墩顶现浇连续段钢筋布置图;固结墩墩梁连接构造图;桥面现浇层钢筋布置图;支座构造图;无梁板一般构造图;无梁板普通钢筋布置图;无梁板A型~C型横梁钢筋布置图;A类~G类桥墩构造图;桥墩盖梁钢筋图;桥墩墩柱、桩基钢筋图;桥墩墩柱系梁钢筋图;桥墩挡块钢筋布置图;桥台构造图;肋板桥台盖梁钢筋布置图;肋板桥台耳、背墙、牛腿钢筋布置图;肋板桥台肋板钢筋布置图;肋板桥台承台钢筋布置图;U台台帽、背墙钢筋布置图;U台侧墙帽钢筋布置图;U台承台钢筋布置图;桥台桩基钢筋布置图;T梁支座垫石钢筋构造图;无梁板支座垫石钢筋构造图;桥台锥坡构造图;搭板一般构造图;搭板钢筋布置图;伸缩缝构造图    共111张图纸,2009年设计 T梁平面布置图 上部构造标准横断面图 墩顶现浇连续段负弯矩钢束布置图 支座构造图 A类桥墩构造图 桥台构造图 T梁支座垫石钢筋构造图 桥台锥坡构造图 搭板一般构造图 便桥剖面图 T梁一般构造图
以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 19-中跨翼板钢筋布置图.dwg
    19-中跨翼板钢筋布置图.dwg
  • 20-端横隔梁钢筋布置图.dwg
    20-端横隔梁钢筋布置图.dwg

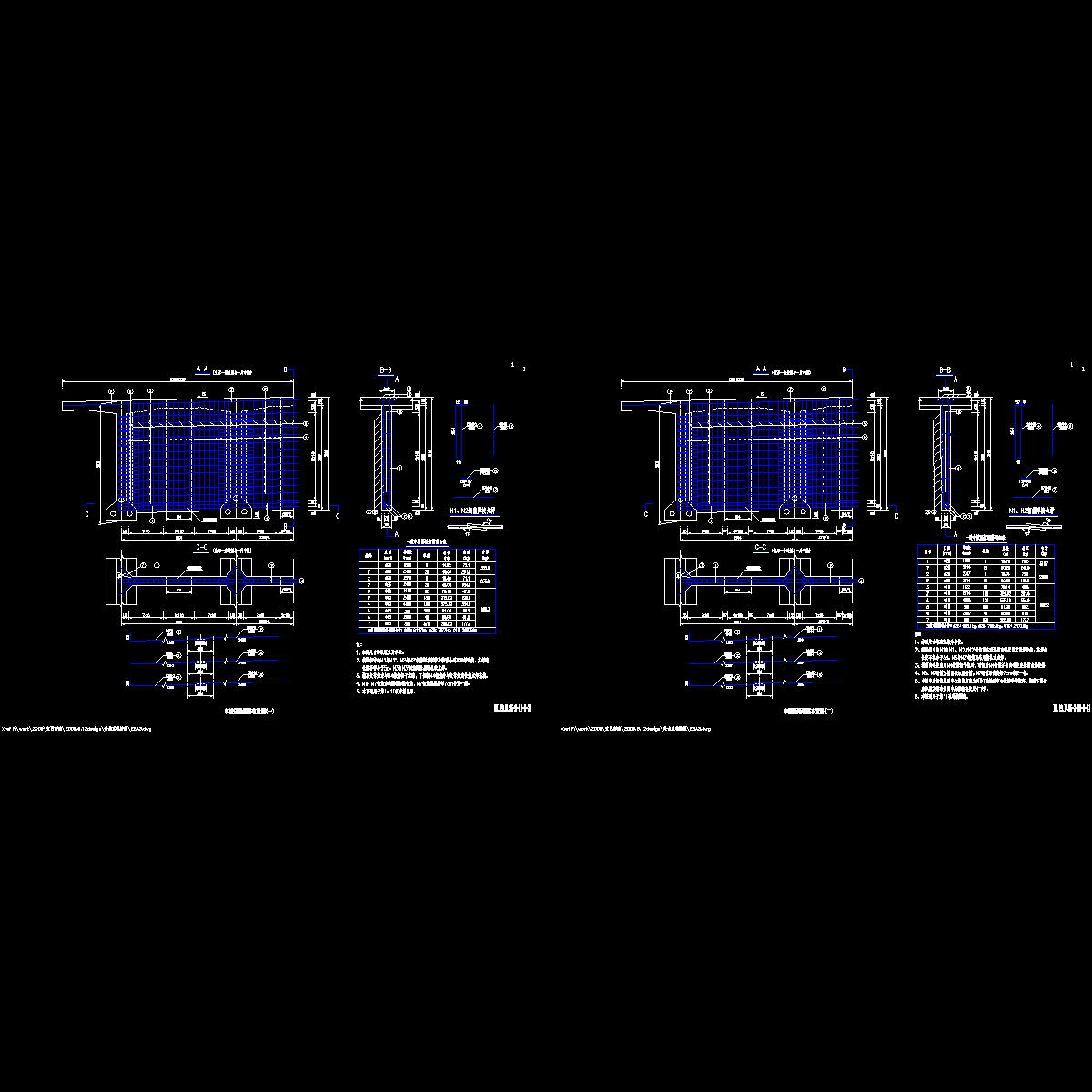

  • 21-中横隔梁钢筋布置图.dwg
    21-中横隔梁钢筋布置图.dwg

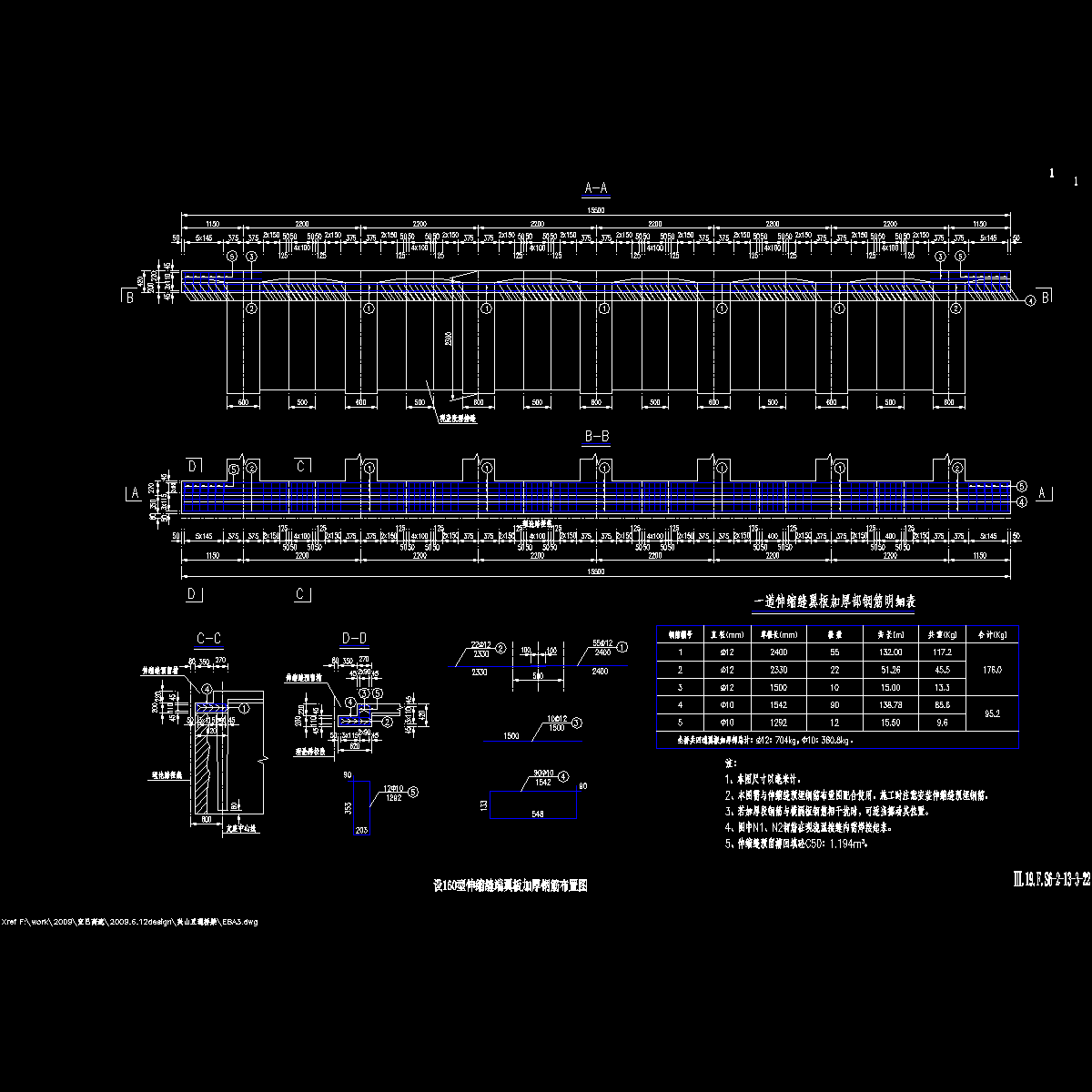

  • 22-设160型伸缩缝端翼板加厚钢筋布置图.dwg
    22-设160型伸缩缝端翼板加厚钢筋布置图.dwg
  • 23-墩顶现浇连续段钢筋布置图.dwg
    23-墩顶现浇连续段钢筋布置图.dwg
  • 24-固结墩墩梁连接构造图.dwg
    24-固结墩墩梁连接构造图.dwg
  • 25-桥面现浇层钢筋布置图(一)~(二).dwg
    25-桥面现浇层钢筋布置图(一)~(二).dwg
  • 26-支座构造图.dwg
    26-支座构造图.dwg
  • 27、28-无梁板构造及钢筋图.dwg
    27、28-无梁板构造及钢筋图.dwg
以上是部分截图,请下载附件后查看完整高清内容
