省院高速公路桥梁全套公用构造通用图纸.dwg

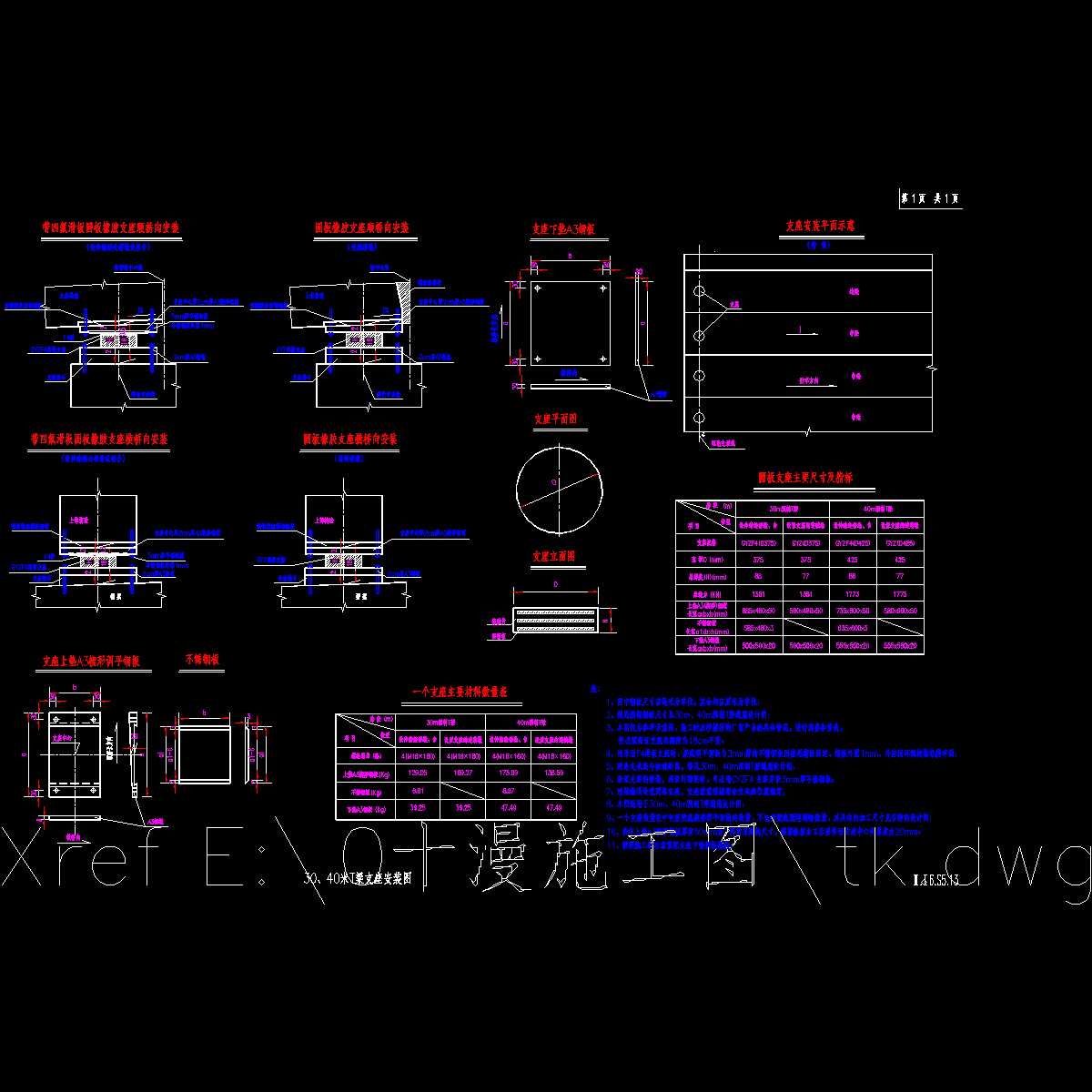

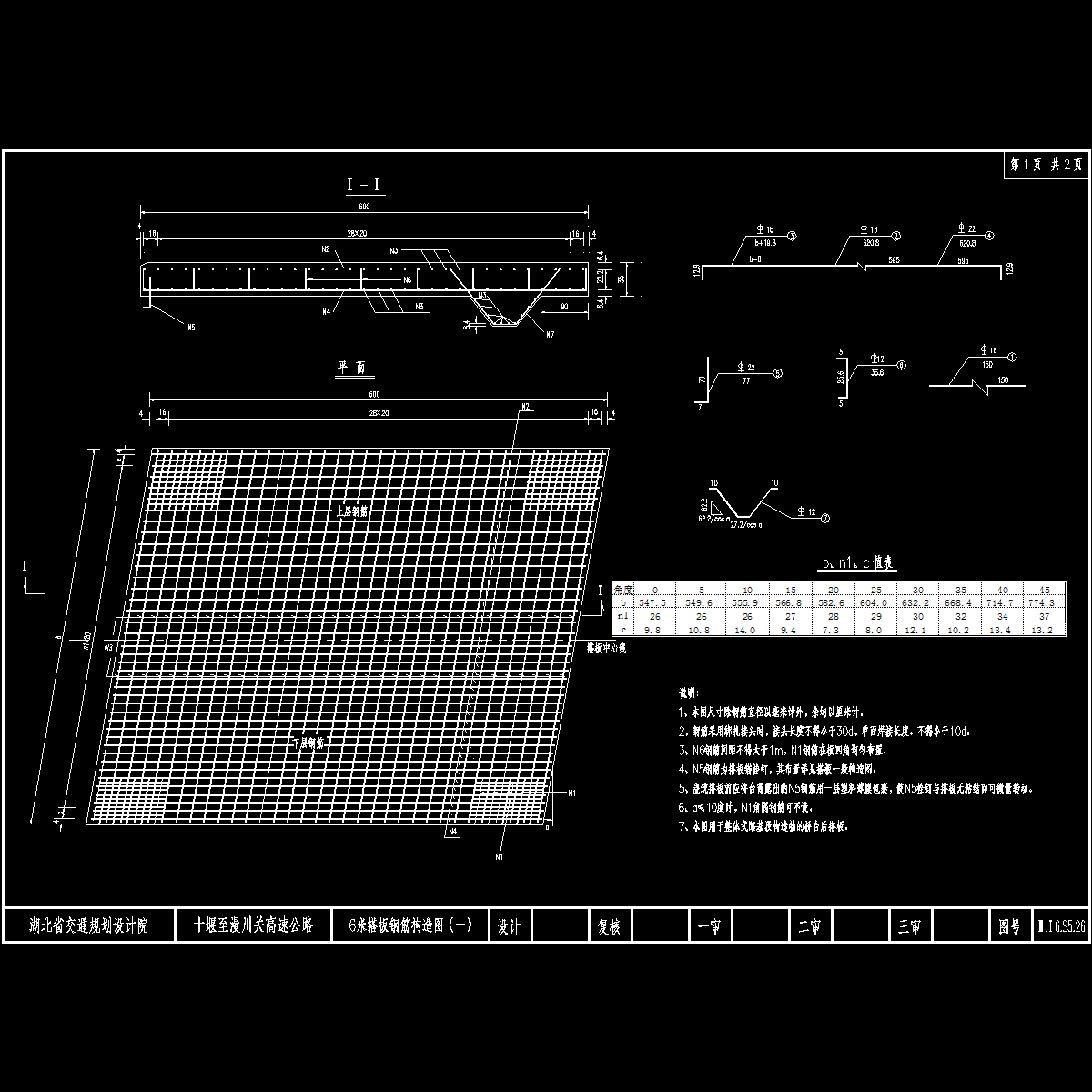

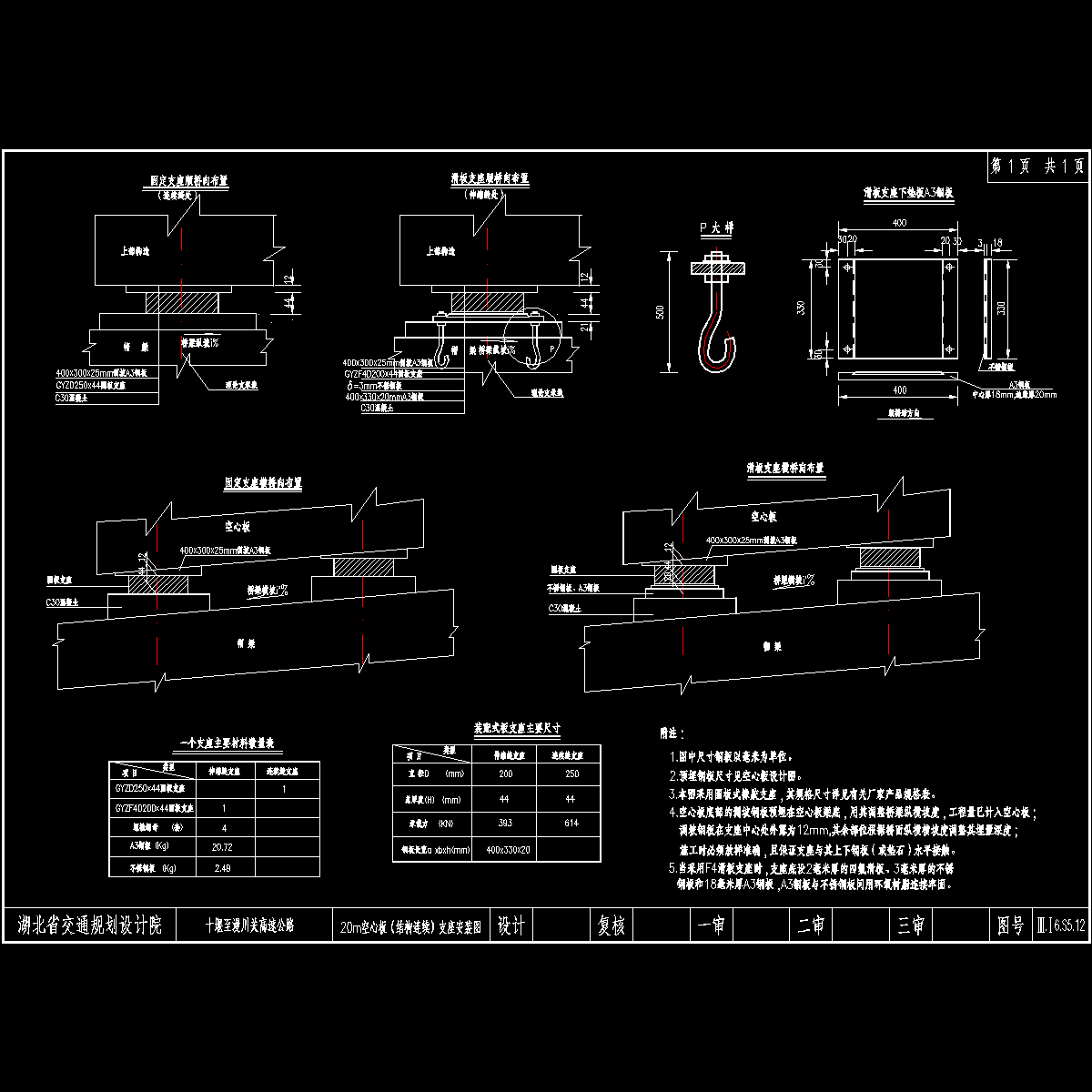

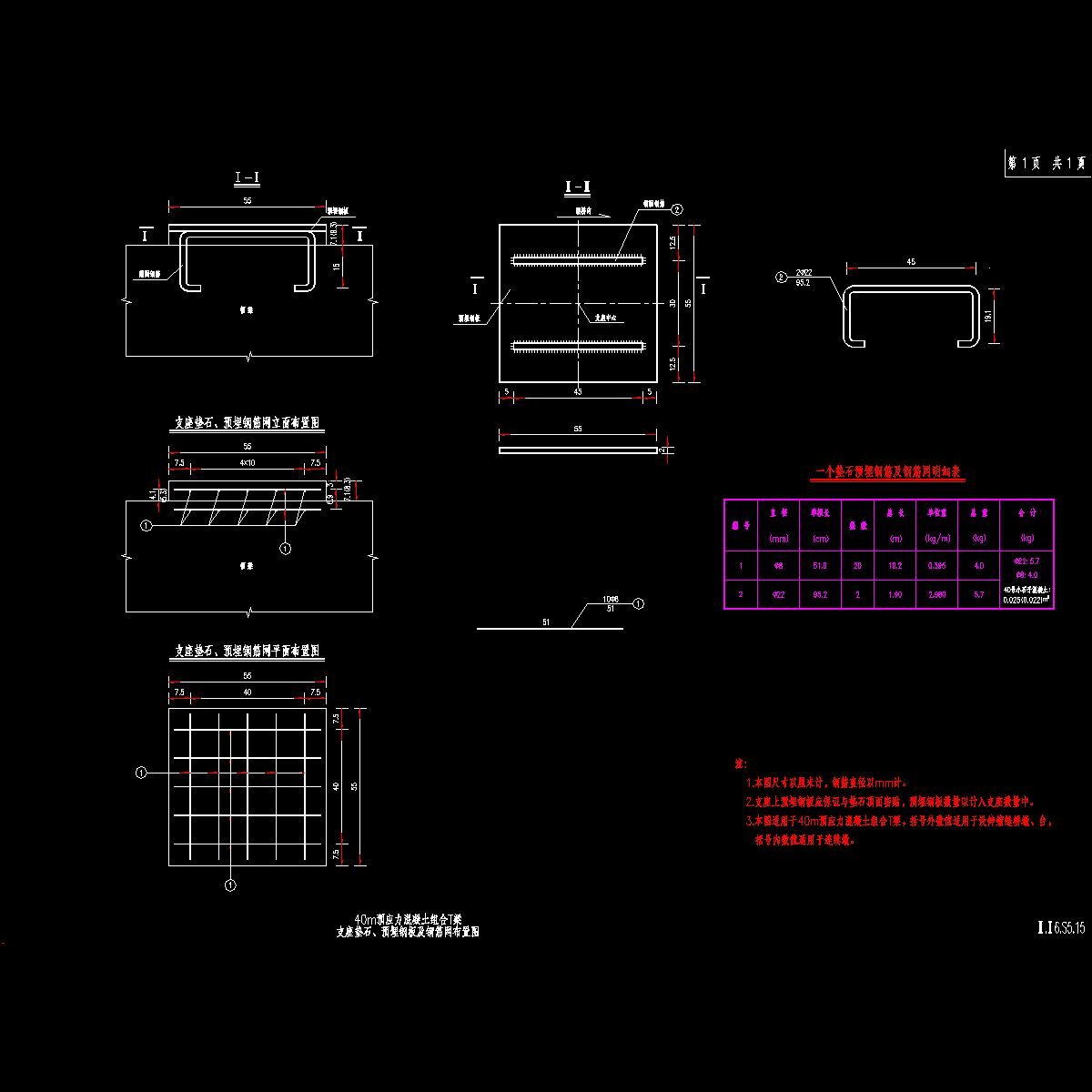

内容包括： 　　1.明盖板涵桥面铺装构造图 　　2.L=6、8m矩形板桥面铺装构造图 　　3.空心板桥面铺装构造图 　　4.20m空心板(结构连续)支座安装图 　　5.30m、40mT梁支座安装图 　　6.30m、40mT组合T梁支座垫石、预埋钢板及钢筋布置图 　　7.GQF D60型伸缩缝构造图 　　8.GQF Z80型伸缩缝构造图 　　9.GQF MZL160型伸缩缝构造图 　　10.无缝式伸缩缝构造图 　　11.桥梁伸缩缝接线处理图 　　12.6、8米搭板一般构造图 　　13.6、8米搭板枕梁钢筋构造图 　　14.墙式护栏钢筋构造图 　　15.桥面泄水管构造图 　　16.埋置式桥台边沟、锥坡设计图 　　17.U台锥坡一般构造图 　　18.U台台后排水构造图 　　19.桥台台后填土示意图 　　20.桩基检测管构造图 　　21.管道过桥台预埋构造图 　　22.通道台阶示意图 　　23.桥台防撞护栏基础钢筋构造图
