桥梁工程公用构造通用CAD图纸24张（国内知名大院）

资料简介
赚取积分

位置：湖北
使用性：公路桥
使用年限：永久性桥
材料类型：钢筋砼桥

附件详情

说明2
设计图纸
墙式护栏一般构造图4
墙式护栏构造及钢筋布置图
D40伸缩装置安装示意图
D80伸缩装置安装示意图
D160伸缩装置安装示意图

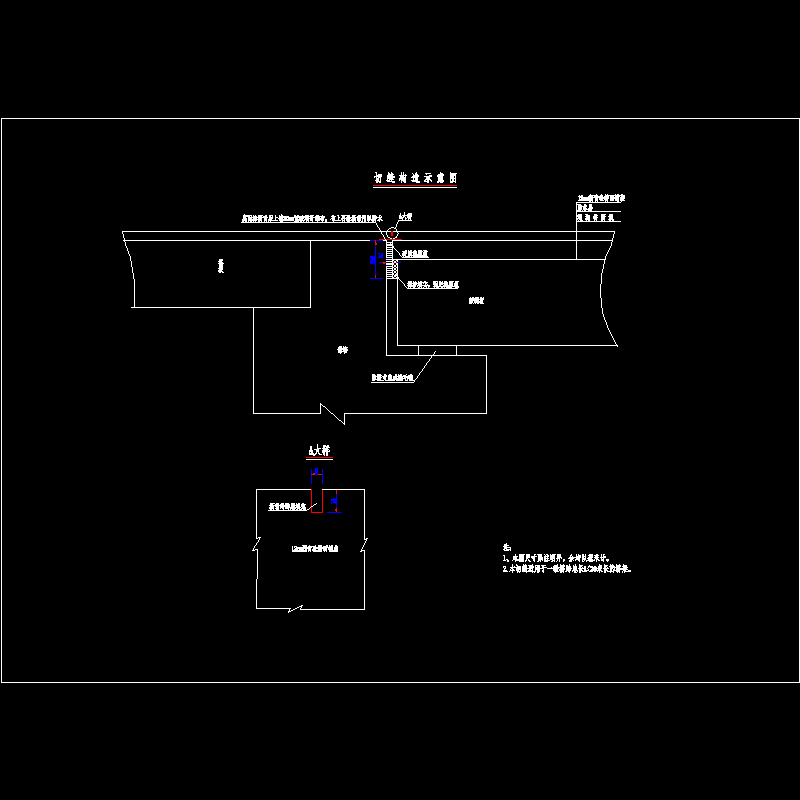

切缝构造图
桥面伸缩缝端头处理图
伸缩缝处护栏挡板构造图
桥面排水布置图3
搭板一般构造图
6米桥台搭板钢筋布置图
8米桥台搭板钢筋布置图
搭板材料数量表2
桩基检测管布置图
埋置式桥台锥坡、台前铺砌示意图
桥台锥坡构造图
检查台阶布置图
桥台施工程序示意图

附件详情

图纸为新建国道桥梁公用构造通用图，国内知名大院设计。编制依据：《公路桥涵施工技术规范》（JTG/T F50-2011）
开工时间：2012年10月竣工时间：2015年9月份
路段全长：33.133公里；公路等级：双向四车道一级公路；设计速度：80km/h；路基宽度：24.5m；设计荷载：公路—I级；最大纵坡:5%;平曲线极限最小半径250m;行车道宽度2×11.25m；地震动峰值加速度：0.05g；设计洪水频率：大、中、小桥、路基1/100；高程控制采用1985国家高程基准。
桥梁附属结构主要涵盖防撞护栏、桥面排水、伸缩缝、桥台搭板、桥台锥坡等内容。
……共计24张，设计于2012年

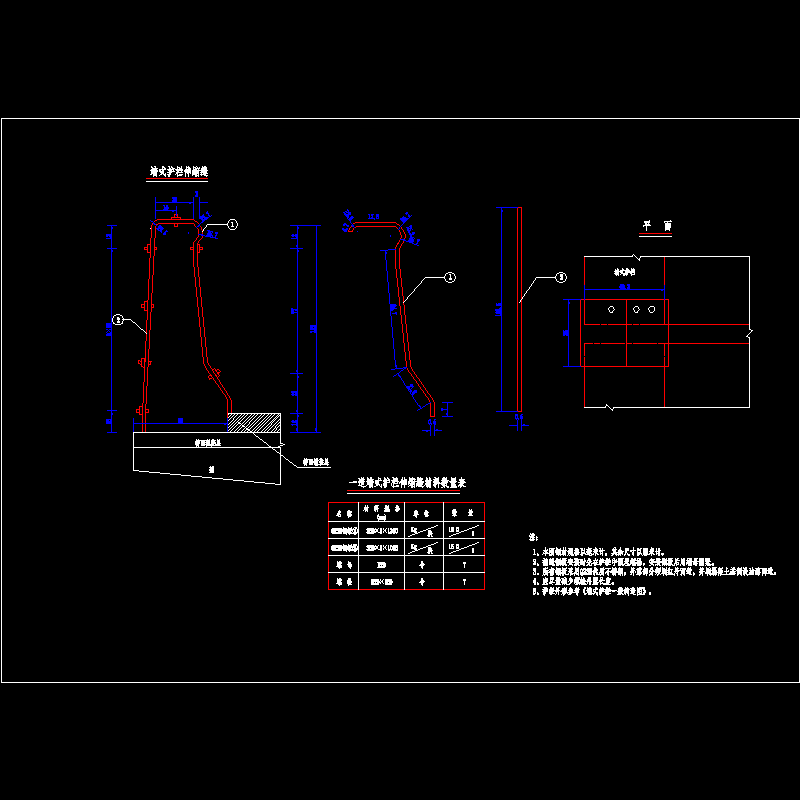

墙式护栏一般构造图

桥面伸缩缝端头处理图

埋置式桥台锥坡、台前铺砌示意图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

06 无缝式伸缩缝构造图-x.dwg
07 桥面伸缩缝接线处理图.dwg
08 伸缩缝护栏挡板构造图-x.dwg
09 桥面泄水管构造图.dwg
10 6m、8m搭板一般构造图（三）.dwg
11 6米搭扳钢筋构造图（二）.dwg
12 8米搭扳钢筋构造图（四）.dwg
13 搭板材料数量表.dwg

以上是部分截图，请下载附件后查看完整高清内容
