预应力混凝土T型桥梁成套CAD设计图纸.dwg

资料简介
赚取积分

附件详情三、主要技术指标　　 1、设计荷载：公路II级　　 2、抗震标准：地震烈度7度　　 3、桥面净宽：净7m 2×1m 　　 4、跨径: 25m 　　1、上部结构：桥梁纵向坡度为0.6%，横向坡度均为1.5％，桥面宽度为9m，主梁截面形式为T梁，梁高1.75m采用简支转连续的施工方法。由于采用简支转连续的施工方法，主梁先预制后运输、吊装就位，因此横截面布置时应考虑施工中的吊运能力，全桥做成5个等截面T梁。　　2、结构分析：采用桥梁博士软件进行内力计算分析

以下是附件的其中一部分截图，共9张，您也可以搜索更多您想要的资源

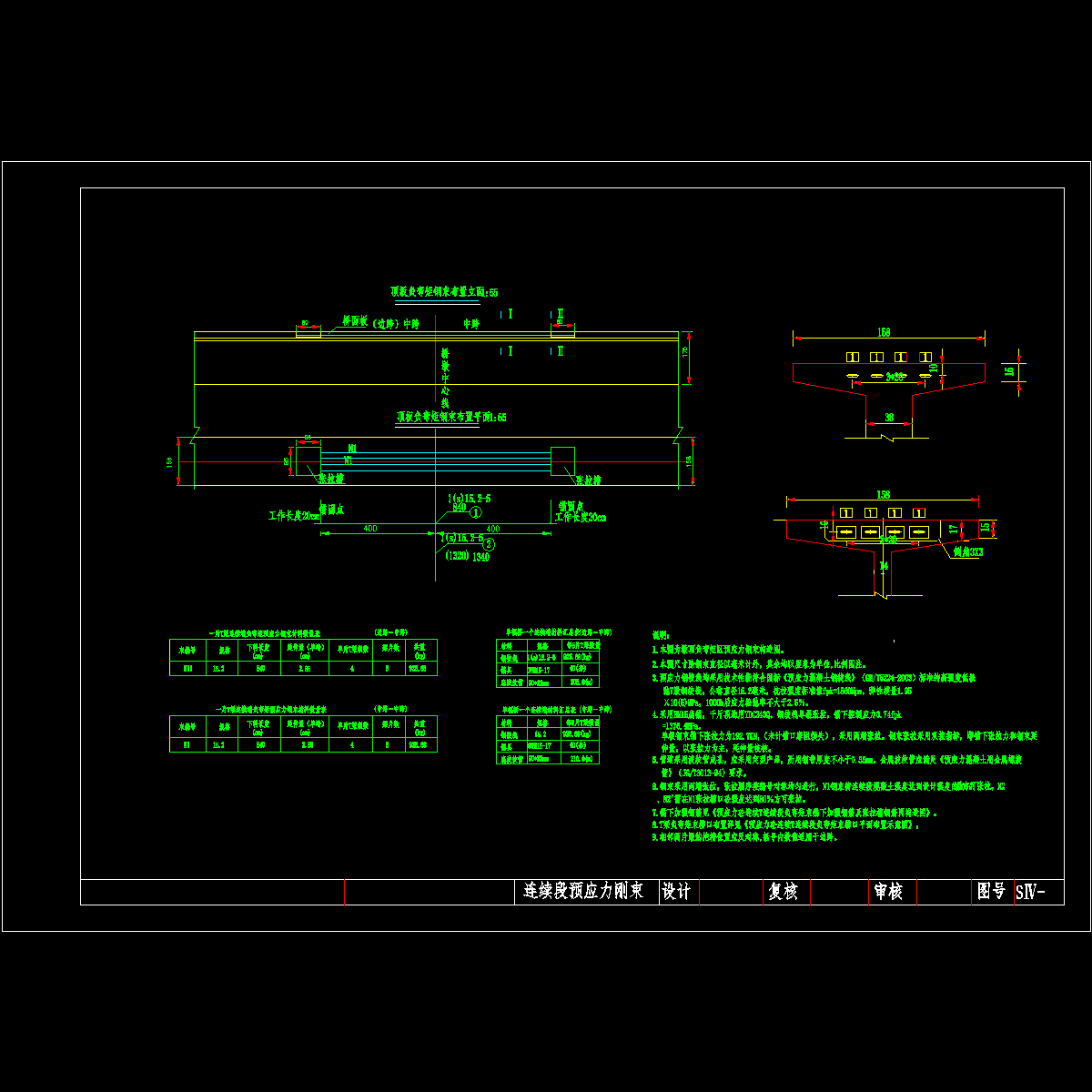

p014 桥宽12.25m l＝25m 预应力砼连续t梁连续段负弯矩预应力钢束构造图.dwg

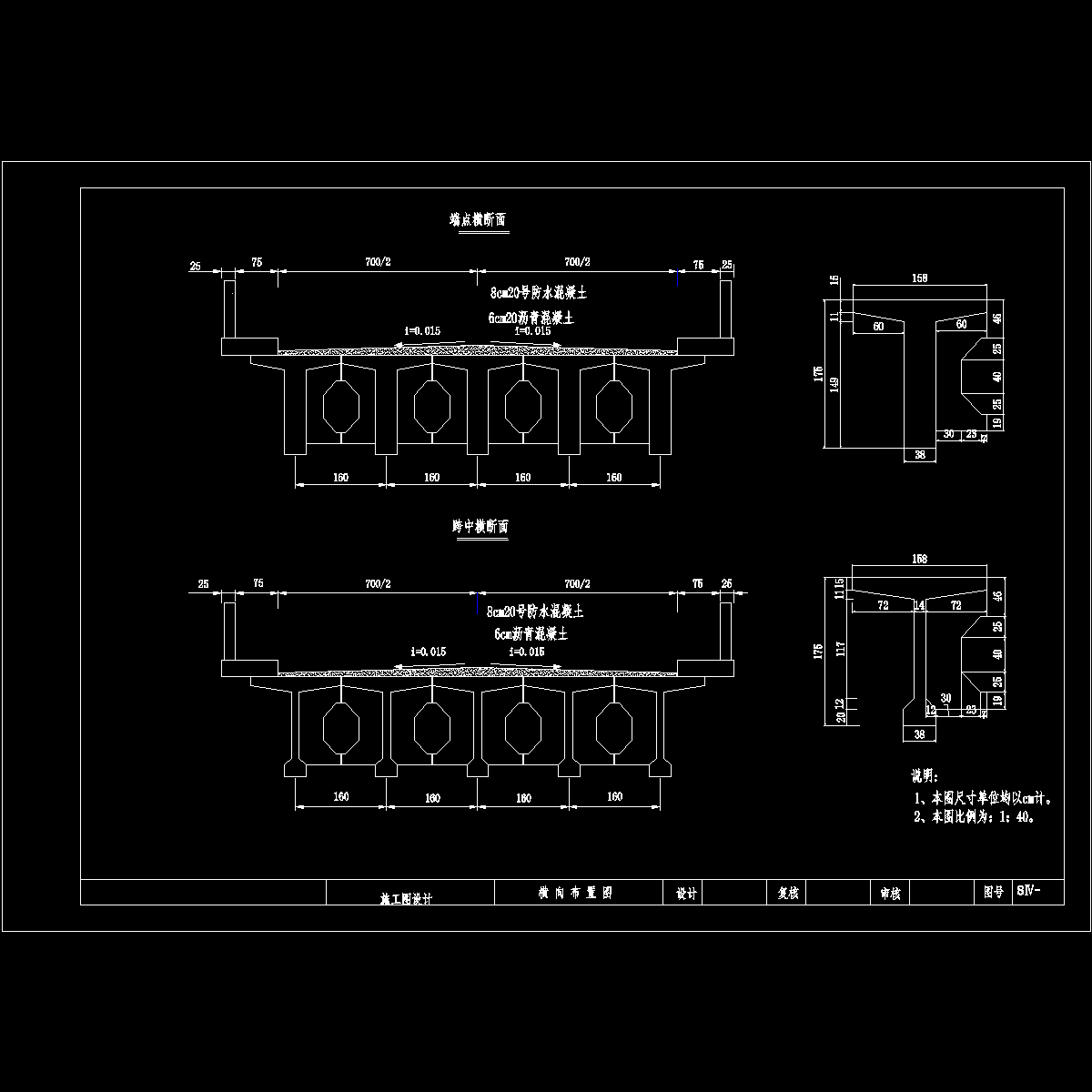

t梁横向一般布置图.dwg

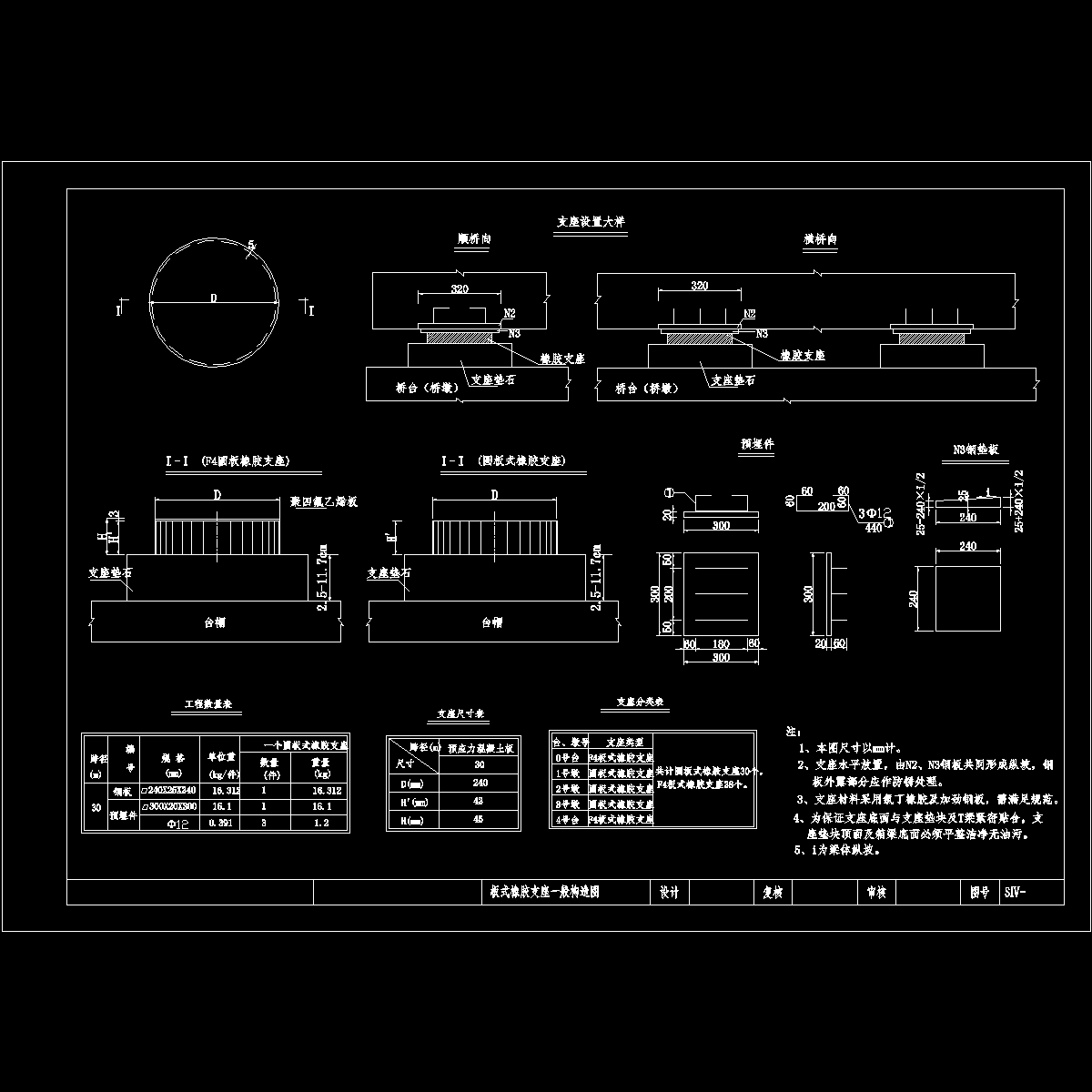

板式橡胶支座一般构造图.dwg

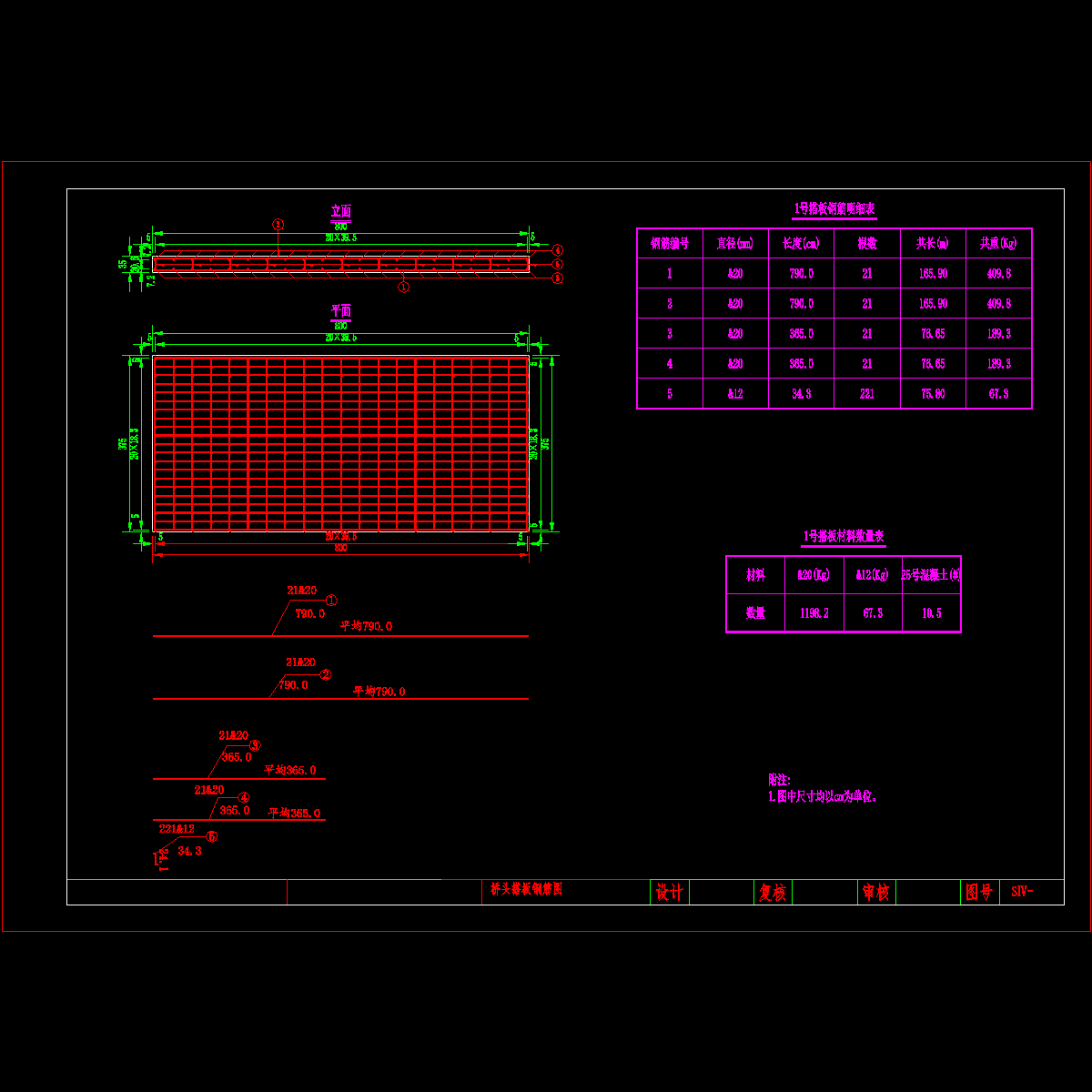

搭板.dwg

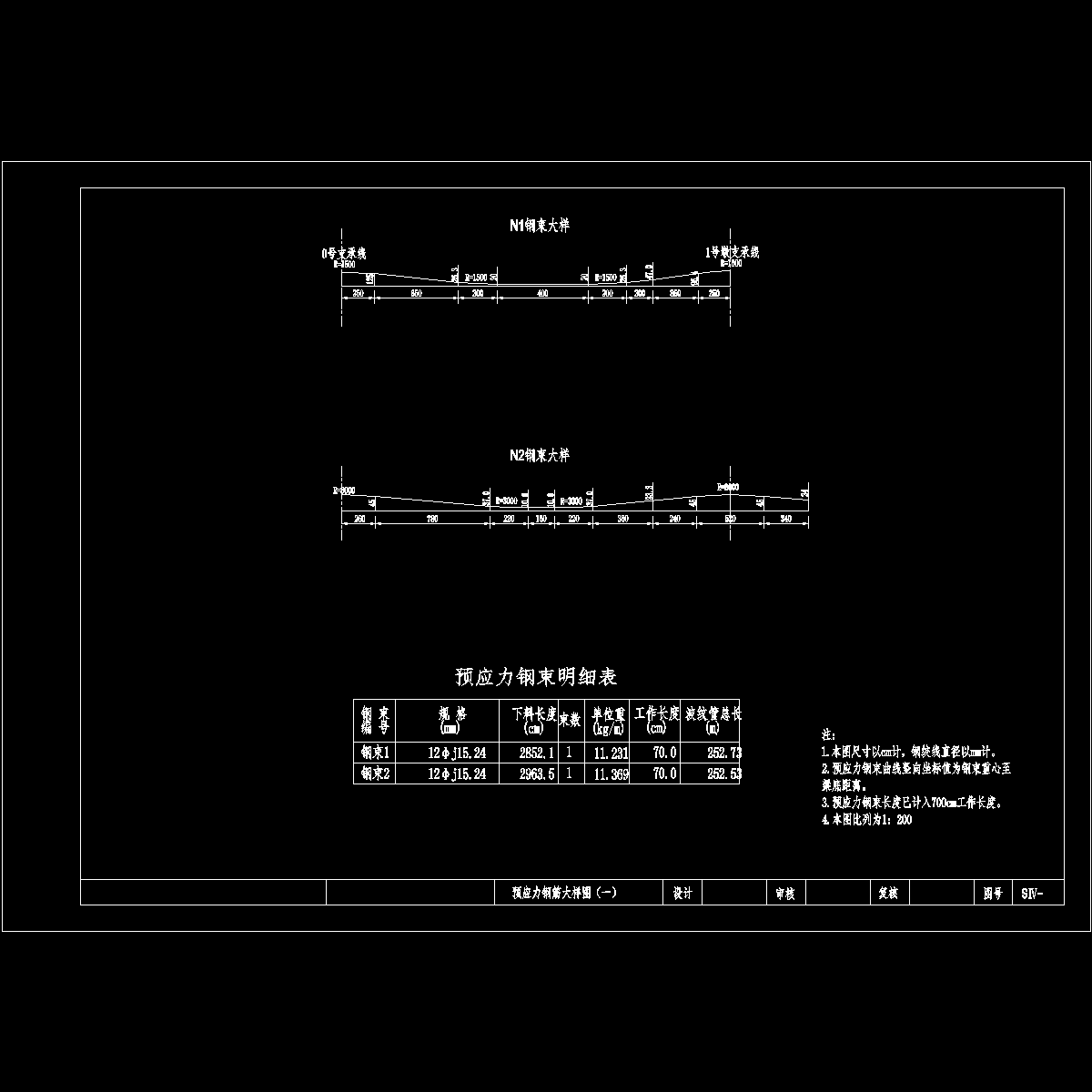

钢束大样1.dwg
