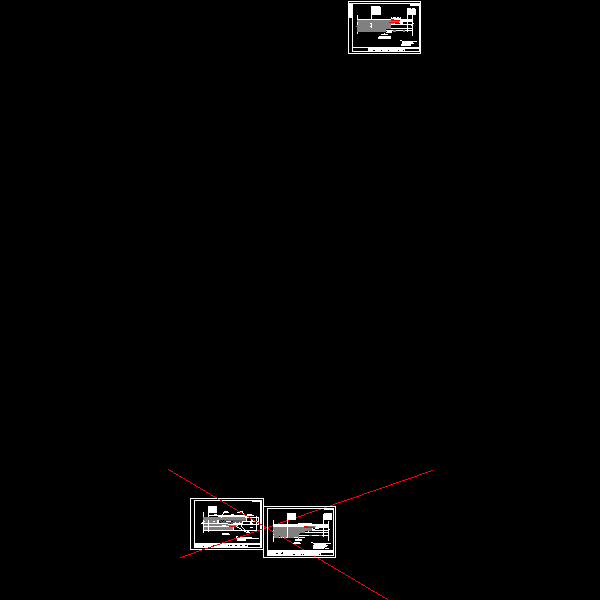

城市主干道路面及衔接CAD施工方案图纸设计

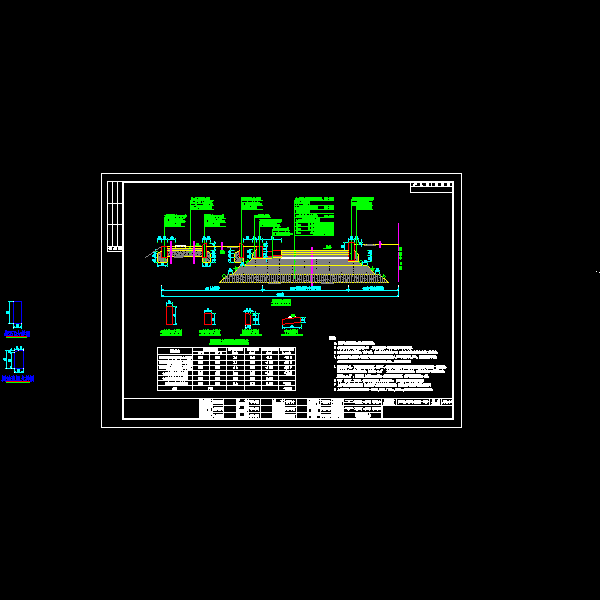

本道路为城市主干道，全长3.715Km，设计车速50km/h，路面荷载：Bzz－100标准轴载；设计年限：15年；土基回弹模量：40Mpa。该资料道路长649.955m，规划红线宽46m。 　　…… 　　横断面设计： 　　4.0m（人行道） 3.5m（非机动车道） 11.0m（机动车道） 0.5（路缘带） 8.0m（中央分隔带） 0.5（路缘带） 11.0m（机动车道） 3.5m（非机动车道） 4.0m（人行道）=46m。 　　路拱横坡： 　　机动车道采用直线型路拱，路拱横坡采用向外为1.5%，坡向人行道，流水平石的横坡为10.0% 。人行道采用直线路拱，路拱横坡采用向内为2.0%，坡向机动车道。 　　…… 　　车行道、非机动车道路面结构设计： 　　4cm细粒式改性沥青混凝土（AC-13C） 　　5cm中粒式沥青混凝土（AC-20C） 　　7cm粗粒式沥青混凝土（AC-25C） 　　0.6cm乳化沥青稀浆封层 　　18cm5.5%水泥稳定砂砾上基层 　　18cm5.5%水泥稳定砂砾下基层 　　18cm4%水泥稳定砂砾底基层 　　总厚度：70.6cm 　　…… 　　共22张，编制于2013年。
