城市主干道排水工程CAD施工图纸设计15张

附件详情

该路设计车速为50km/h，道路采用双向六车道断面设计，路幅由原规划的30米调整为36米：

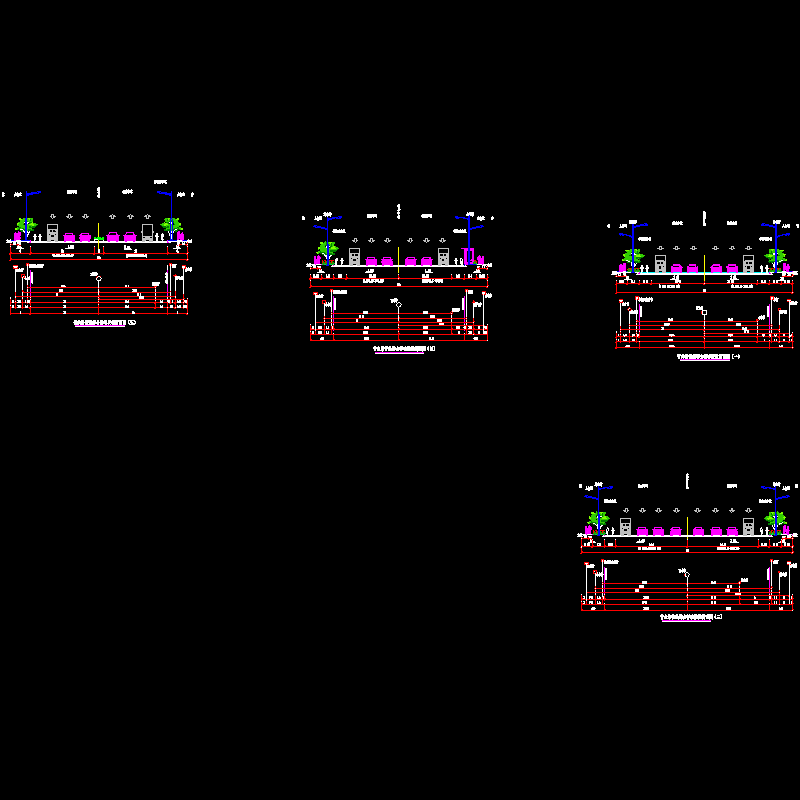

道路标准横断面：36m=4.75m人行道（含2.5m绿化带） 2.5m非机动车道 3×3.5m机动车道 0.5m中央双黄线 3×3.5m机动车道 2.5m非机动车道 4.75m人行道（含2.5m绿化带）。
……
设计标准：
1、道路等级：城市主干道。
2、设计车速：50公里/小时。
3、车道数：双向六车道。
4、停车视距：60米。
5、最大纵坡度值：1.527 %。
6、纵坡坡段最小长度：150米，
7、路面设计年限：15年。
8、标准轴载：BZZ-100。
……

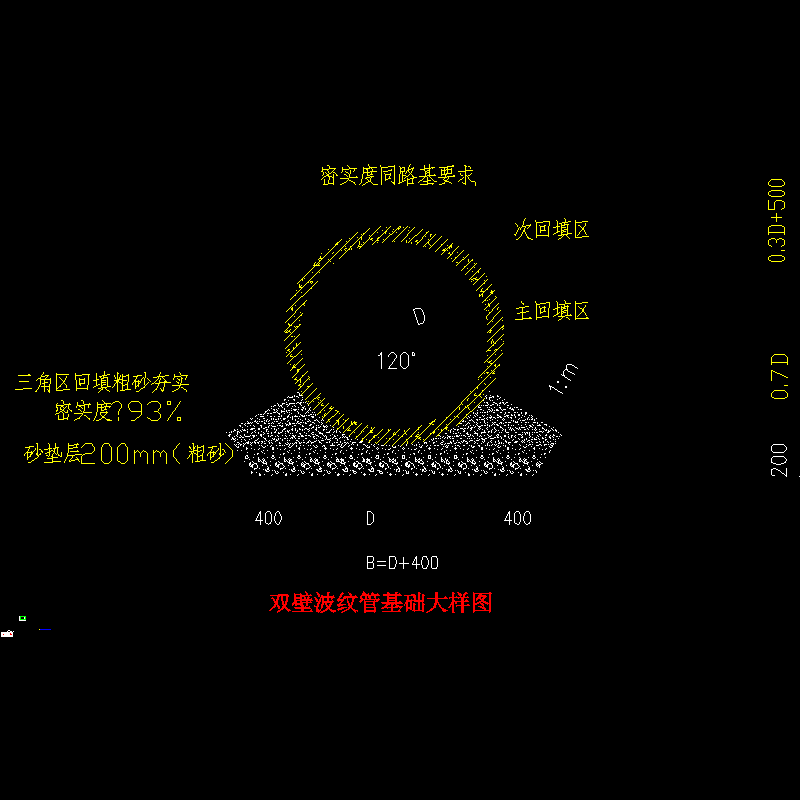

当管基的持力层为人工杂填土层或人工素填土层时，管道每10米设置一道柔性接口；当管基的持力层为粉质粘土层，粉土层及粉砂土层、卵石土层或基岩时，管道每20米设置一道柔性接口，且在管基的持力层变化处及管基变形缝处必须设置一道柔性接口；其余采用刚性接口。
……
共15张，编制于2014年。
