城市主干道照明工程施工大样图设计平面图及剖面图

附件详情

主要技术指标： 道路等级：城市主干道； 设计车速：V=50km/h； 设计年限：沥青混凝土 15年； 设计轴载: BZZ-100kN；
路面结构：沥青混凝土结构。
……
1、该资料范围路段内，路灯电源引自路灯专用箱变及路灯控制箱，平面中只位置只作示意，照明二次设计施工图时可适当调整。
2、路灯灯杆设置在人行道内，一般距侧石边~0.5m左右，灯杆位置可根据现场的实际情况作适当调整。

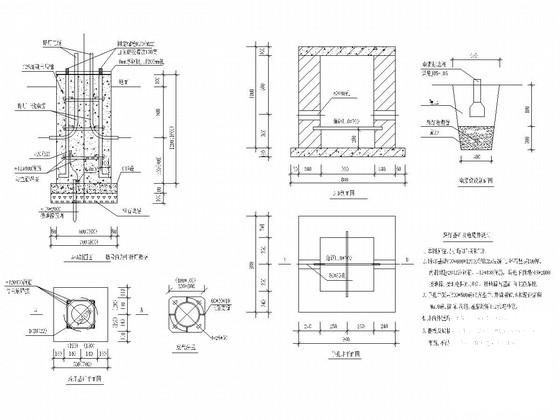

3、路灯灯杆与路灯控制箱之间的主干电缆穿Φ75PE管沿人行道内埋地敷设，过机动车道或桥梁时穿Φ80镀锌钢管保护。路灯控制箱与路灯专用箱变之间的进线电缆穿Φ100PE管埋地敷设，过机动车道或桥梁时穿Φ100镀锌钢管保护。路灯电缆预埋管出路面部分封扎结实，为穿电缆作准备，预埋管两端设(0.5x0.5x1.0m)的路灯手孔，手孔位置可根据实际情况作局部调整。
……
共14张，。
