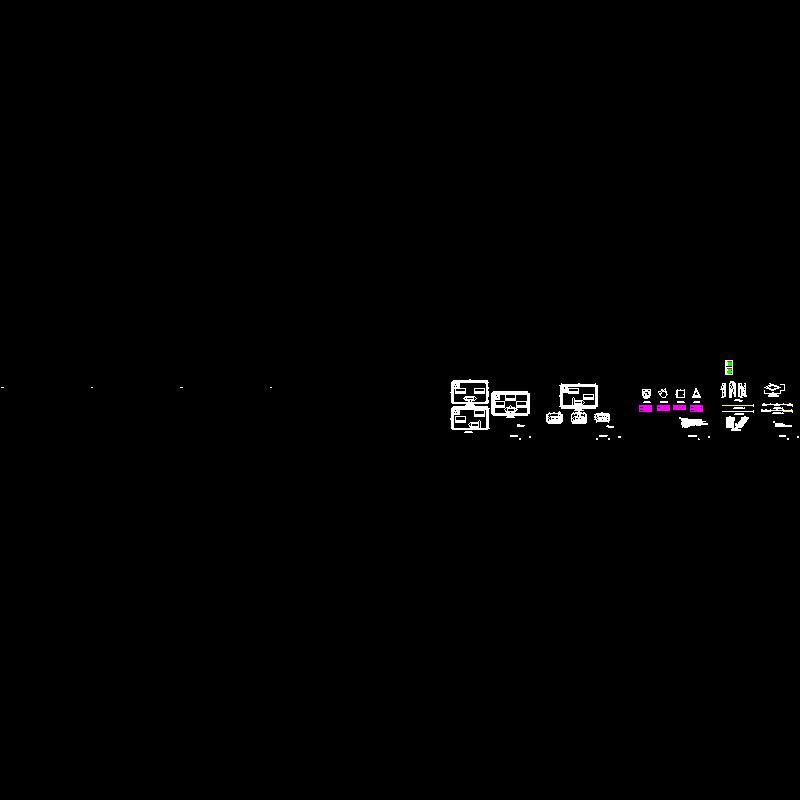

城市主干道交通工程CAD施工大样图设计23张

附件详情

主要技术指标：
道路等级：城市主干道；
设计车速：V=50km/h；
设计年限：沥青混凝土 15年；
设计轴载: BZZ-100kN；
路面结构：沥青混凝土结构。
……
标志支架结构：
按标志版面尺寸大小及设置位置的需要，主要形式有悬臂式、直立式。悬臂式支架标志板下缘至路面净高不小于5.5米，直立式标志板下缘至路面净高不小于2.5米，支架钢材全部采用Q235钢，表面涂漆处理。
……
标志版面：
标志板采用LF21铝合金板，指路标志、车道转向指示标志板厚一般为3毫米；警告、禁令、指示、导流标志板厚一般为2毫米。板的拼接及板背面采用LD31铝合金滑槽加固，警告、禁令、指示、导流标志板边采用单折边加固。铝合金板和铝合金滑槽采用沉头铆连接。标志版面反光膜除黑膜采用七级外，其余均应采用三级或三级以上反光膜制作。标志图案不允许用拼接方式或贴膜。
……

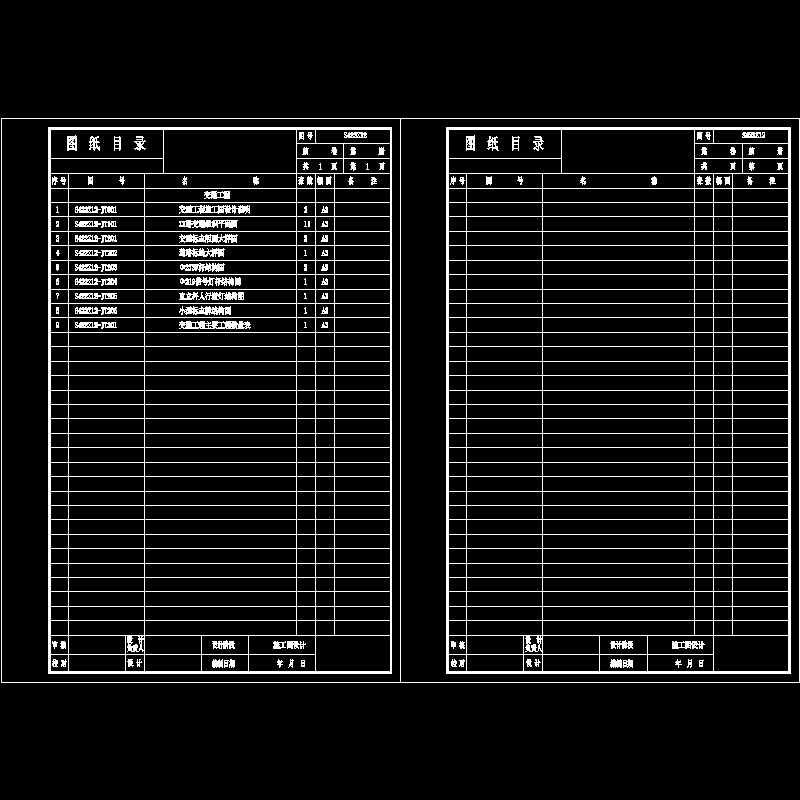

共23张。
