高层商业综合楼空调及防排烟系统设计施工大样图

  • 设计详细说明:有
  • 建筑类别:商业,宾馆
  • 建筑高度类型:高层建筑
  • 建筑地上层数:19层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:41张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:定流量,变流量,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:福建

附件详情

  • 设计与施工说明
  • 主要配件型号规格一览表
  • 主要材料设备表
  • 加压送风系统图
  • 主要设备安装大样图
  • 空调通风平面图
  • 屋顶层设备布置平面图
  • 人防主要设备安装大样图
  • 人防单元进排风口部大样图
  • 平面图

附件详情

一、项目概要:
该项目为商业用地项目,1#-3#楼为一类高层综合楼地上十九层,4#楼为一类高层旅馆,地下室功能为平时地下车库及设备用房,战时为二级人防...
二、冷热源:
设计为集中空调系统:采用风冷螺杆式水冷冷水机组...
三、空调系统:
1.柜式空调器全空气风管送回风系统:超市,百货,运动健身中心等大空间。
2.风机盘管加新风系统方式:超市办公室等。
3.空调水系统:采用两管制水系统,异程水系统。负荷侧冷冻水流量为变流量,冷冻机侧冷冻水流量为定流量...
四、通风系统:
1.所有的设备用房、变配电室、库房、卫生间、垃圾间、污水间等均设有机械通风系统。
2.所有排风机均由大楼管理中心手动、现场手动或由程序按时段自动启停;卫生间通风器就地控制...
五、防排烟系统:
1.所有核心筒防烟楼梯间及合用前室不能采用自然防排烟时,均设独立的机械加压送风系统。
2.采用车道自然补风,无条件自然补风的采用机械补风方式,补风量不小于排烟量的50%设置...

图纸共41张。

空调平面图

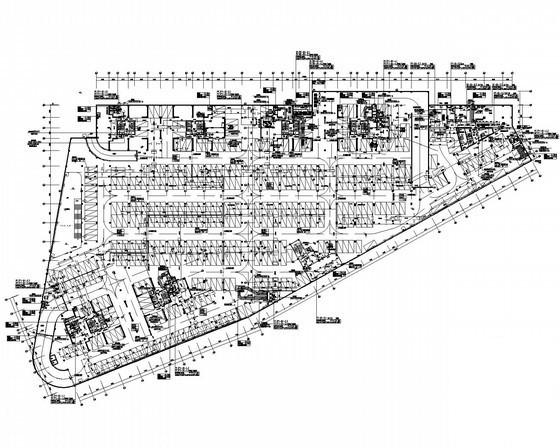

人防通风平面图

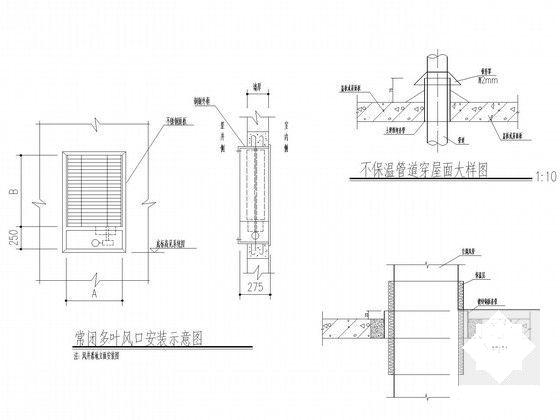

大样通用图

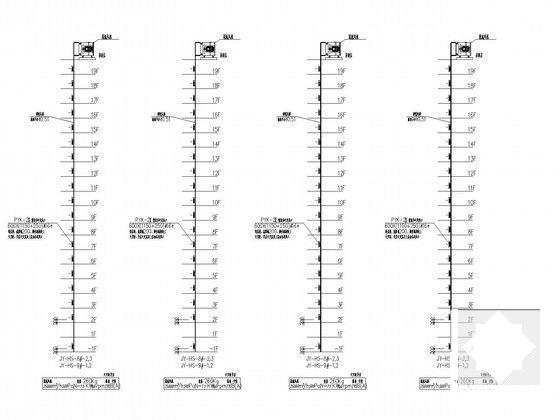

加压送风系统图

进风口部原理图

人防进风口部平面图

通风平面拆分图

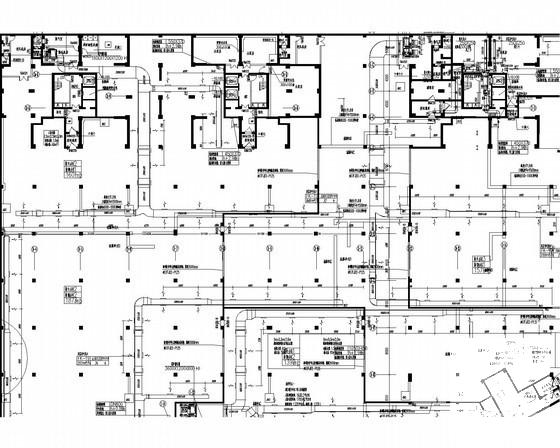

通风平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 高层防排烟设计 - 1
    高层防排烟设计 - 1
  • 高层防排烟设计 - 2
    高层防排烟设计 - 2
  • 高层防排烟设计 - 3
    高层防排烟设计 - 3
  • 高层防排烟设计 - 4
    高层防排烟设计 - 4
  • 高层防排烟设计 - 5
    高层防排烟设计 - 5
  • 高层防排烟设计 - 6
    高层防排烟设计 - 6
  • 高层防排烟设计 - 7
    高层防排烟设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
