大型住宅综合体项目暖通施工图平面图及系统图,剖面图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:500729.44平方米
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:制冷剂系统
  • 送风方式:侧面送风
  • 项目所在地:贵州
项目概要:该项目中 贵州省大型住宅综合体项目 暖通施工图 2020 。地上26层,地下2层,建筑高度为66.9m,为新建一类高层住宅。该项目总建筑设计面积:500729.44平方米,总计容建筑设计面积:362017.2平方米。本次申报范围总建筑设计面积:372975.92平方米,总计容建筑设计面积:263157.11平方米;其中住宅建筑面积252367.63平方米,社区商业建筑面积8900.07平方米,社区配套用房建筑面积1889.41平方米,地下车库及设备房86302.69平方米,地下空间(封闭不利用)及架空层建筑面积23516.12平方米。
设计范围:
1、塔楼通风系统设计;
2、塔楼防排烟系统设计
3、空调系统设计
部分图纸展示:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

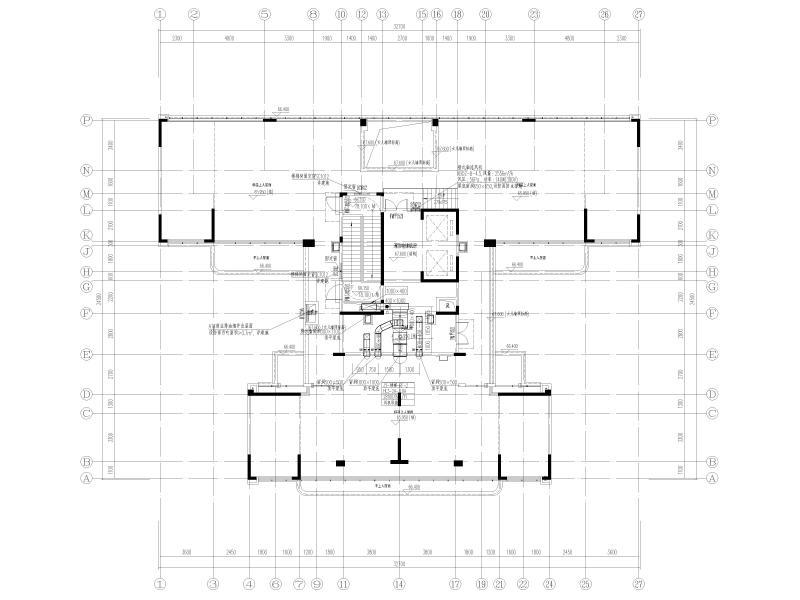

  • 标准层暖通平面图
    标准层暖通平面图
  • 一层暖通平面图
    一层暖通平面图
  • A61#屋顶层通风防排烟平面图二
    A61#屋顶层通风防排烟平面图二
  • A61#屋顶层通风防排烟平面图一
    A61#屋顶层通风防排烟平面图一

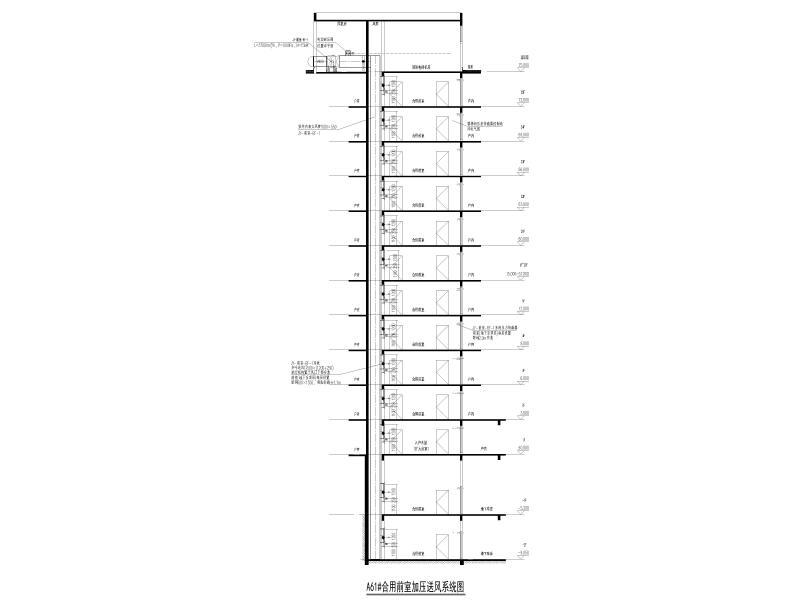

  • A61#合用前室加压送风系统图
    A61#合用前室加压送风系统图
  • 楼梯间送风口剖面图
    楼梯间送风口剖面图
以上是部分截图,请下载附件后查看完整高清内容
