超市暖通空调全套施工图纸
- 设计详细说明：有
- 建筑类别：住宅,商业
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计年代：近代
- 设计内容：空调,通风,防排烟
- 空调系统：全空气系统
- 送风方式：散流器送风
附件详情
设计范围：
超市全空气空调系统、超市排烟系统、公共卫生间通风系统、广场地下设备房通风系统。
该工程一层为商铺和超市,上面均为住宅.一层超市高度为4.2m,内设置空调系统和排烟系统,空调面积为2785?.要求夏季供冷.
超市空调型式采用全空气一次回风系统,经负荷计算,夏季冷负荷约490KW,冬季热负荷约167KW,夏季冷负荷指标约188W/?;空气处理机组吊顶式空调器.
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
暖通空调施工 - 1 -

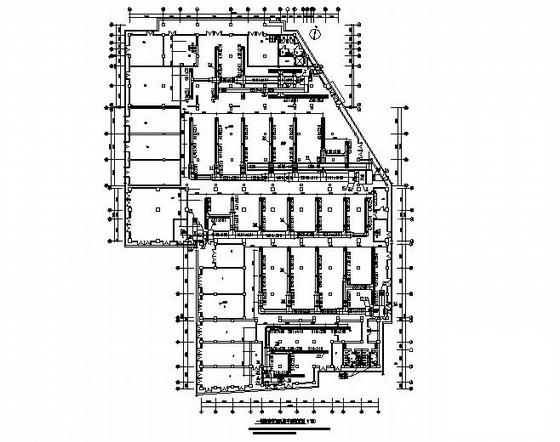

暖通空调施工 - 2 -

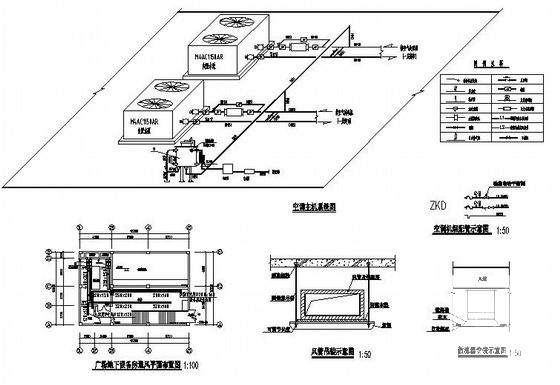

暖通空调施工 - 3
以上是部分截图，请下载附件后查看完整高清内容
