28375平米23层公寓楼暖通全套施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：28375.35平方米
- 建筑地上层数：23层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计内容：通风,采暖,防排烟
- 冷热源：市政热网
- 采暖系统：散热器供暖
附件详情
本图纸为高层公寓楼暖通全套图纸，包括：设计说明，材料表，图例，各层
平面布置图
，节点大样，系统流程图等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

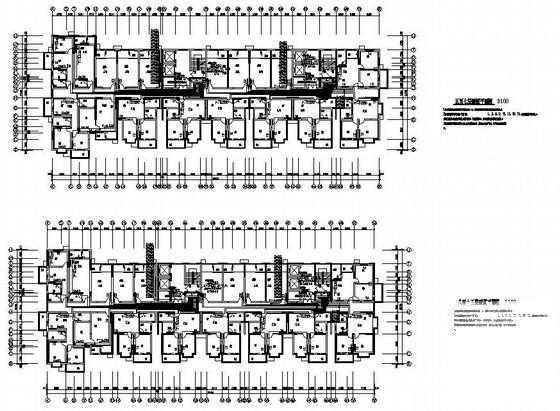

公寓施工图 - 1 -

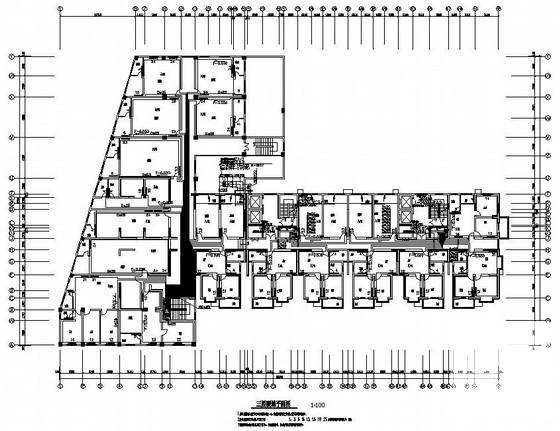

公寓施工图 - 2 -

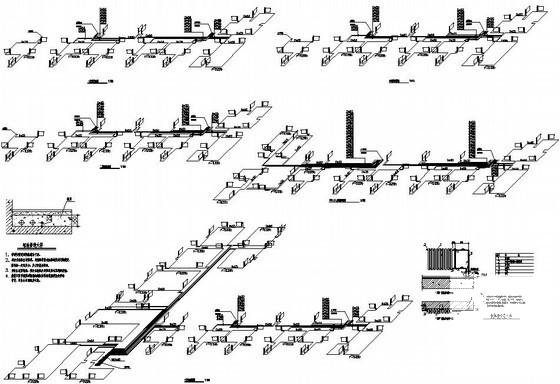

公寓施工图 - 3 -

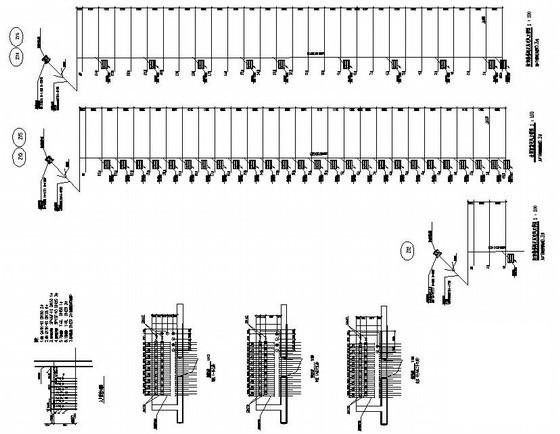

公寓施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：1.5 MB
- 收藏次数：0
-
文件名称：
附件-995858688057506097787.rar
