1 项目概要:

该项目为山西省运城市薛辽中学10#教室公寓，建筑面积为16314.74m，建筑高度为32.1m，地上11层，地下2层。地下二层平时为工具间，战时为掩蔽室，地下车库战时作为掩蔽使用。

2 设计依据:

2.1甲方关于该项目的设计任务书，设计要求及其他有关资料。

2.2本项目建筑、结构、给排水、电气等专业提供的作业条件图和有关设计资料。

2.3现行的国家和地方有关设计规范、规程和规定:

2.3.1《辐射供暖供冷技术规程》JGJ142-近代;

2.3.2《住宅设计规范》GB50096-近代;

2.3.3《民用建筑供暖通风与空气调节设计规范》 GB50736-近代

2.3.4《建筑设计防火规范》 （GB50016-近代）

2.3.5《居住建筑节能设计标准》 （DBJ04-242-近代）

2.3.6《通风与空调工程施工质量验收规范》GB50243-近代;

2.3.7《人民防空地下室设计规范》GB50038-近代;

2.3.8《汽车库、修车库、停车库设计防火规范》GB50067-近代;

3 设计范围:

3.1本楼低温热水地板辐射采暖设计.

3.2本楼空调、通风及防排烟设计.

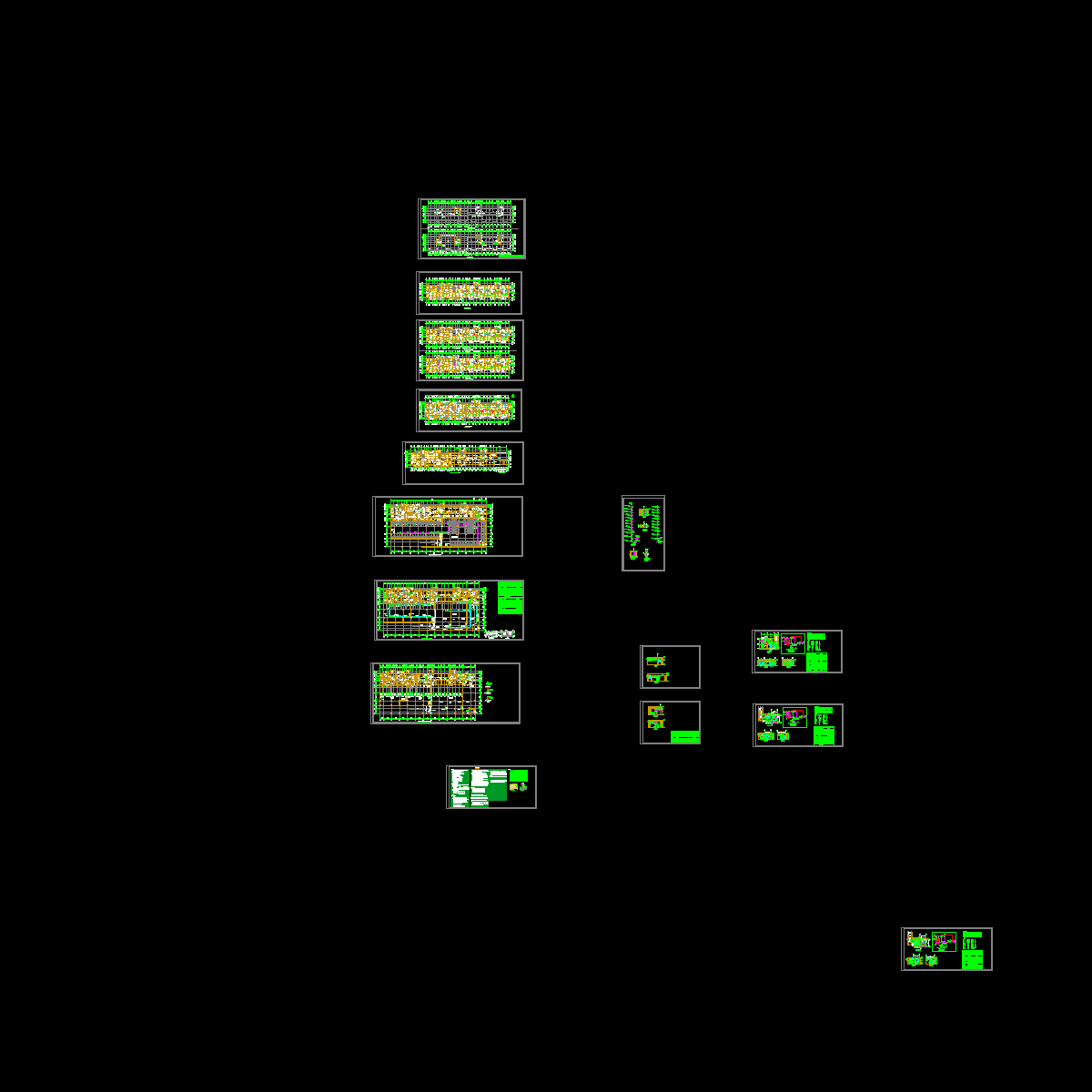

图纸展示：

地下二层平时通风排烟平面图

地下二层战时通风平面图

地下二层战时预留洞（管）平面图

地下一层采暖干管平面图

首层采暖平面图

二-十层采暖平面图

十一层采暖平面图

立管系统图

设计说明
