25层商业综合楼暖通空调CAD施工图纸

附件详情

该项目位于甘肃省庆阳市，属于一类公共建筑。该项目为综合楼，地下二层，地上二十五层。地下二层为车库及设备用房，地下负一～五层为商业，六层为餐饮，七～九层为办公及活动中心。十～二十五层为客房。

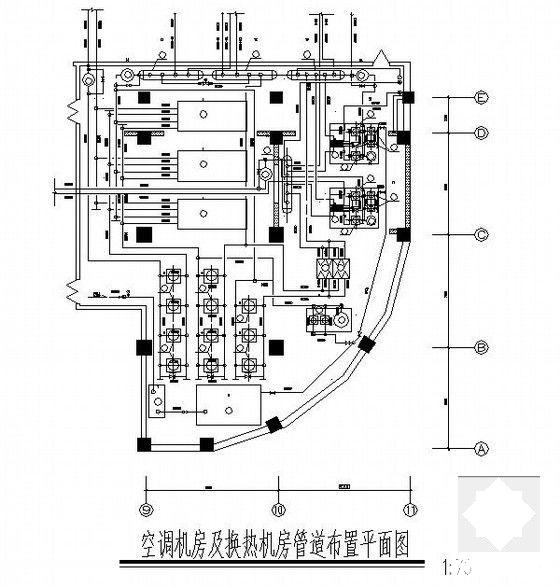

主要设计内容：负二层车库及设备用房的通风设计；负一层～六层商业、活动中心的中央空调设计；七～二十五层采暖设计；空调机房及换热机房的设计；本楼的消防及节能设计。

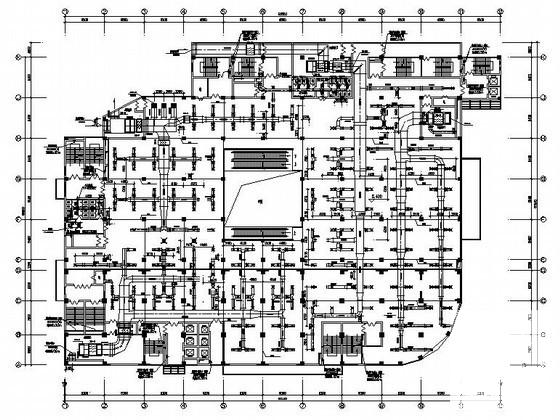

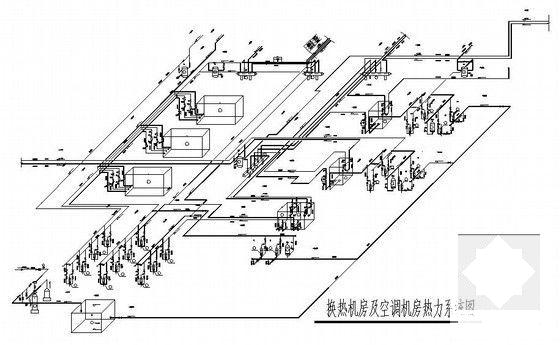

空调系统的冷热源均设在地下二层，冬季由板式换热机组提供，夏季由离心式冷水机组提供。夏季计算冷负荷为：4740kw，平均冷指标为130w/m2。冬季计算热负荷为：4200kw，平均热指标为120w/m2。空调水系统为两个系统。商场采用全空气单风道空气调节系统。一层大堂及活动中心采用吊顶空调加新风系统，过渡季节只送新风。由于庆阳冬季气候干燥，冬季设计空气加湿器，空调空气加湿采用60mm厚的湿膜加湿，加湿1000m3/h的空气量需水量为2.85kg/h。本楼的加湿用水量为2.72m3/h。

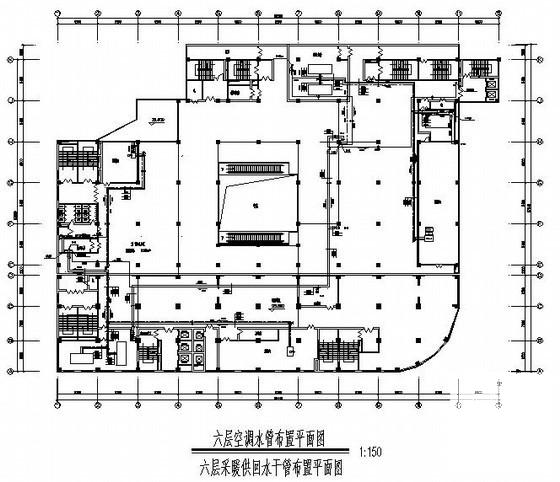

该项目冷水供回水温度为7/12℃，温水供回水温度为60/50℃。水系统为双管制，闭式机械循环。图中所注管道标高均以管中心为准。

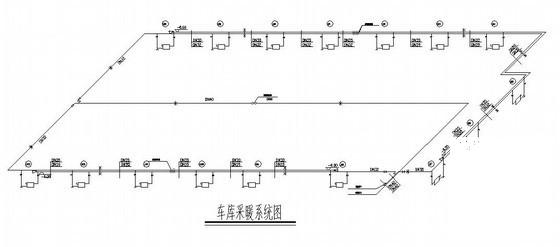

采暖热源由市政热网供给，采暖热水供回水计算温度为95/70℃；采暖总热负荷为45KW，采暖面积热指标：18.8W/m2。供暖系统采用双管上供上回式，供回水水平干管设于室内顶梁下，散热器采用挂装，底离地面1.2米。系统最高点设自动排气阀。
七～二十五层采暖热源由地下二层换热站供给，采暖热水供回水计算温度为50/40℃；采暖总热负荷为1447KW，采暖面积热指标：48W/m2。对于地板辐射供暖方式，每分支管上安装可调节阀门。该项目地板辐射采暖所用PE-X管材，规格为De16,热媒集配装置采用集分水器......图纸36张。
