24969平米地上4层商业楼暖通空调设计施工图纸
- 设计阶段：施工图设计
- 出图时间：近代
- 设计内容：中央空调, 通风排烟
- CAD版本：CAD2000
- 参考图纸：14张
- 建筑设计面积：24969平方米
- 建筑地上层数：4层
- 建筑地下层数：1层
- 空调形式：分机盘管加新风系统
附件详情
该项目为XX市进出口有限公司XX物流:建筑面积为24969 m ，建筑总高度为21.00m .共四层, 地下一层,地上四层 .地下一层设超市、汽车库及设备用房，一层精品商贸,二、三层为超市，四层为办公用房 .
设计范围；空调、通风、
消防系统
设计;设备用房的防排烟系统设计.制冷换热机房二次设计.
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

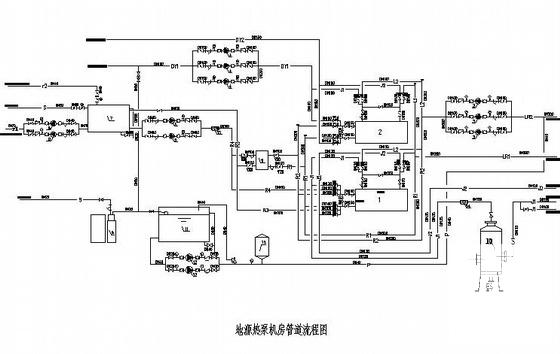

暖通空调设计施工图 - 1 -

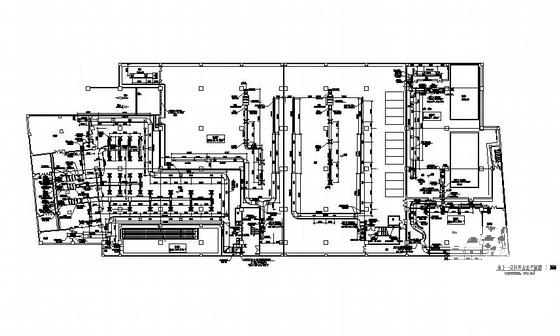

暖通空调设计施工图 - 2 -
暖通空调设计施工图 - 3
以上是部分截图，请下载附件后查看完整高清内容
