36层商业综合楼空调通风设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：超高层建筑
- 建筑设计面积：38891.36平方米
- 建筑地上层数：36层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：29张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源,机房
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统,空气-水系统
- 全空气系统：单风道
- 水系统：双管制
- 节点大样：冷却塔,管道支吊架
- 项目所在地：广东
附件详情
- 资料目录
- 设计施工说明
- 设备及主要材料表,图例
- 地下层通风空调平面图
- 空调风管平面图
- 通风、空调水管平面图
- 电梯机房通风平面图
- 防排烟系统图
- 冷水机房平面图
- 冷水机房剖面图
- 空调水系统图
- 空调机房剖面图
附件详情
稿件为深圳某超高层综合性大厦空调通风设计施工图纸；大厦地下二层为设备用房，地下一层为汽车库，裙房一~五层为商场，六层及二十一层为封闭的避难层，七层~三十六层塔楼为商务公寓楼组成。建筑总面积为38891.36m2，建筑总高度为119.85m。
设计内容：整个大楼的空调通风及防排烟系统设计。
，图纸共29张。

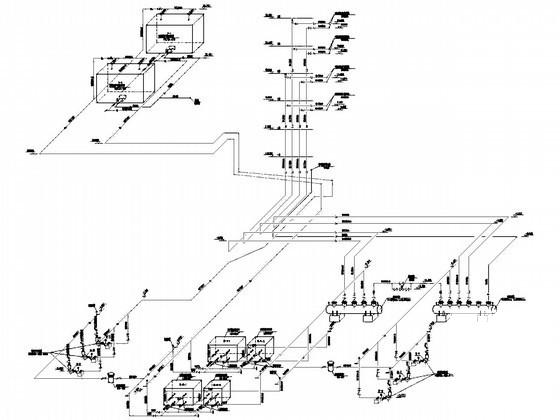

空调水系统图

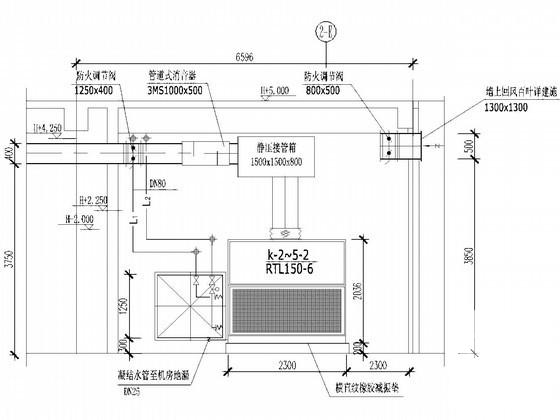

空调机房剖面图

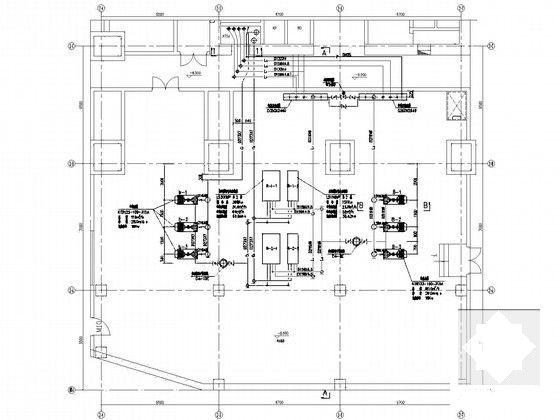

冷水机房平面图
冷水机房剖面图
冷却塔布置平面图
空调通风剖面图
风机剖面图
防排烟系统图
空调风管平面图
超高层商业综合楼空调通风设计施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-27
- 评论次数：0
- 浏览次数：0
- 文件大小：3.73 MB
- 收藏次数：0
-
文件名称：
附件-995858567505095567680.rar
