18层综合高层商务酒店暖通空调制冷系统设计CAD施工图纸(供热部分设计)

  • 附件设计说明:有
  • 建筑类别:商业,酒店,娱乐,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:32240平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计内容:空调,通风,采暖,冷热源,机房
  • 冷热源:锅炉
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 采暖系统:散热器供暖
  • 全空气系统:定风量
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

一、项目概要:

本建筑位于广州市,地上十八层,并有地下室,总建筑面积为32240m2。一层为大堂、商场、大堂吧、办公室,层高4.5m;二层为中、西餐厅、咖啡厅、中餐操作间大堂上空等,层高4.2m;三层为大、小会议室、娱乐空间等,层高4.2m;四层为架空层包括网球场和屋顶花园;五-十八层为标准客房,层高3.3m。地下室为停车场、制冷机房、水泵房、配电室等,层高3.6m。。图纸内容包括设计施工说明、空调风管平面图、空调水管平面图、热水供水平面图、地下室防排烟平面图、空调水系统图、机房平面图等...

二、空调系统:

1.冷热源:冷源采用冷水机组和分体空调;热源锅炉房热水...

2.风系统:一、二、三层用分体空调,其余房间按风机盘管加新风系统....

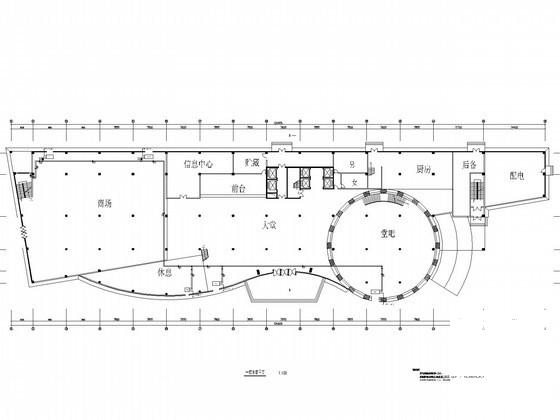

一层水管平面图

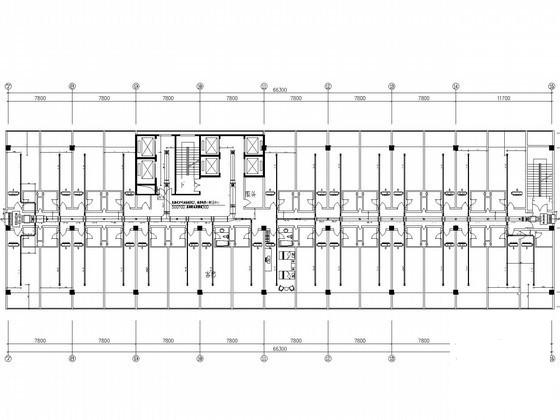

十八层风管平面图

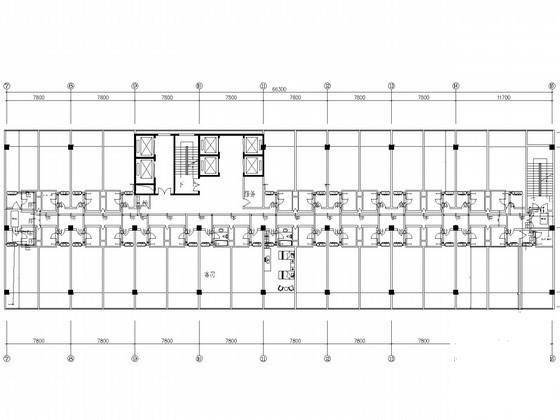

十八层水管平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 18层综合高层商务酒店暖通空调制冷系统设计CAD施工图纸(供热部分设计) - 1
    第 1 张图
  • 18层综合高层商务酒店暖通空调制冷系统设计CAD施工图纸(供热部分设计) - 2
    第 2 张图
  • 18层综合高层商务酒店暖通空调制冷系统设计CAD施工图纸(供热部分设计) - 3
    第 3 张图
  • 18层综合高层商务酒店暖通空调制冷系统设计CAD施工图纸(供热部分设计) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
