制冷机房空调设计CAD施工大样图

附件详情

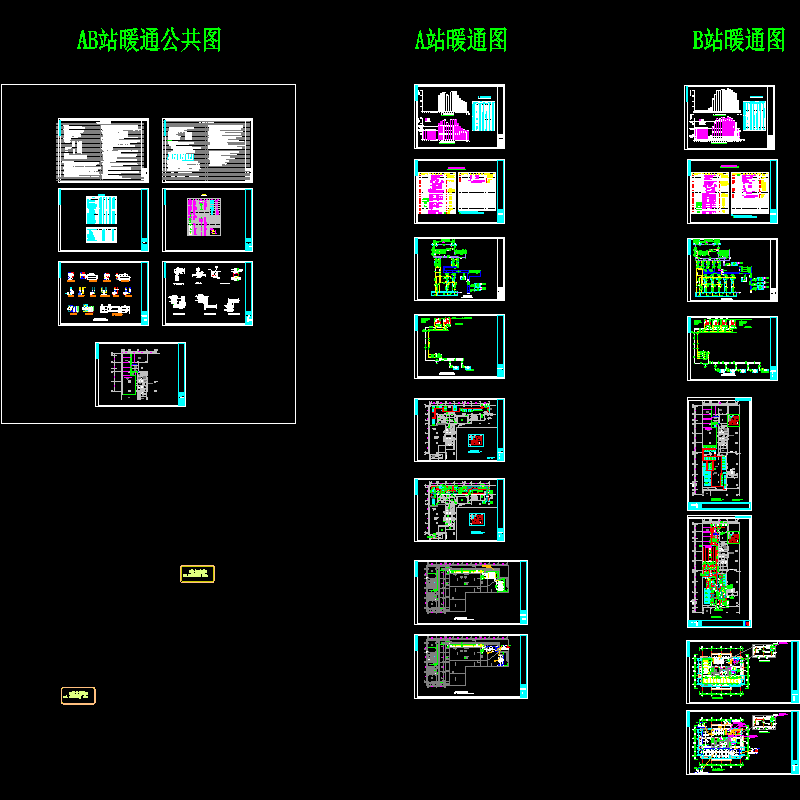

稿件为某动态冰蓄冷机房空调设计施工图纸；项目分为A、B两个制冷站，设计内容为A、B制冷站内冷却水系统、冷冻水系统、冰水系统、乙二醇系统、屋顶冷却塔系统。
其中项目B制冷站（大小商业）空调设计最大冷负荷：15053 kW (4280 RT)；设计日冷负荷：190635 kW.H (54204 RT.H)； 设计蓄冷量: 53177 kW.H(15120 RT.H)；系统蓄冷率：27.9 %，最大削峰率：77.2 %，最大融冰率：100 %。夏季冷站空调系统供/回水温度为：7.0℃/12.0℃；系统设计日负荷及分配见“设施/8”。站内冬季供热量：6978kW，系统供/回水温度为：60℃/50℃。其中，地板辐射供热量：420 kW，系统供/回水温度为：50℃/40℃……

编制于2013年，图纸共24张。
