八万平方米国际大酒店暖通空调设计CAD施工图纸(地下2层)(制冷机房及锅炉房)

  • 附件设计说明:有
  • 建筑类别:宾馆,酒店,其他
  • 建筑高度类型:高层建筑
  • 建筑设计面积:80206平方米
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:51张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,动力,机房,其它
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:热水辐射
  • 全空气系统:定风量
  • 水系统:单式泵,变流量,双管制,同程式,异程式
  • 送风方式:侧面送风,散流器送风,喷口送风,其他
  • 节点大样:集分水器,风机盘管
  • 项目所在地:湖北

附件详情

  • 空调通风设计说明
  • 空调系统安装统一说明
  • 主要设备材料表
  • 制冷机房及锅炉房空调水系统原理图
  • 锅炉房蒸汽系统原理图
  • 酒店水系统原理图
  • 主要空调通风设备控制系统原理图
  • 酒店、附属楼防烟系统原理图
  • 弱电井多联机系统原理图
  • 锅炉房燃气管道系统原理图
  • 酒店厨房燃气管道系统原理图
  • 锅炉房室外直埋油罐平剖面图
  • 锅炉房燃油管道系统原理图
  • 卫生热水一次侧锅炉房水系统原理图
  • 制冷机房设备平面图
  • 锅炉房设备平面图
  • 酒店地板辐射采暖平面图
  • 空调、通风、防排烟平面图
  • 空调水系统平面图
  • 酒店夏季、冬季空调水系统平面图
  • 屋顶层空调、通风、防排烟平面图
  • 构架层空调、通风、防排烟平面图
  • 标准客房平面大样图
  • 附属楼通风、防排烟平面图
  • 机房大样图

附件详情

稿件为湖北某集餐饮、住宿、商务于一体的高档酒店空调通风设计施工图纸,该酒店包括1栋8层附属楼、1栋26层酒店及合并的2层地下室。其中地下1、2层为车库、酒店附属用房及设备用房;附属楼主要为餐厅,员工宿舍、培训室等用房,酒店1~4层为酒店裙房,酒店裙房主要功能为大堂、餐厅、会议室、游泳池等,5层为酒店办公和娱乐用房,6~25层为酒店客房。该建筑附属楼部分面积为26213平方米;酒店部分面积为38974平方米,地下室建筑面积为15019平方米,总建筑面积为80206平方米,酒店建筑高度为99.6米,附属楼建筑高度为30.2米。
设计范围:
1.附属楼、酒店空调系统设计。其中附属楼甲方要求采用分体空调,本专业仅负责对电气专业提空调用电荷载。
2.通风系统设计。
3.防排烟系统设计。
4.环保设计。
5.节能设计。
6.燃气设计。

,图纸共51张。

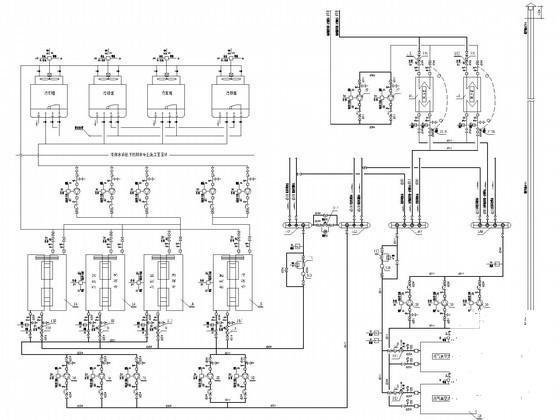

制冷机房及锅炉房空调水系统原理图

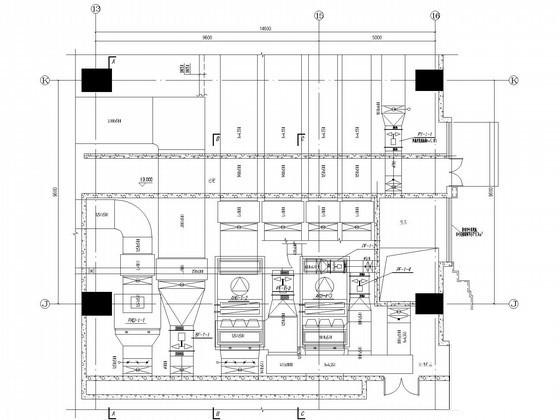

机房大样图

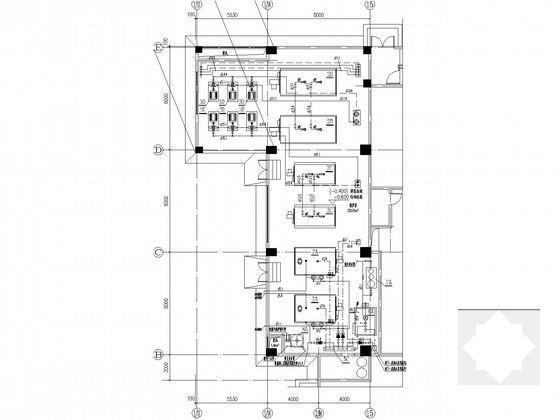

锅炉房设备水管平面图

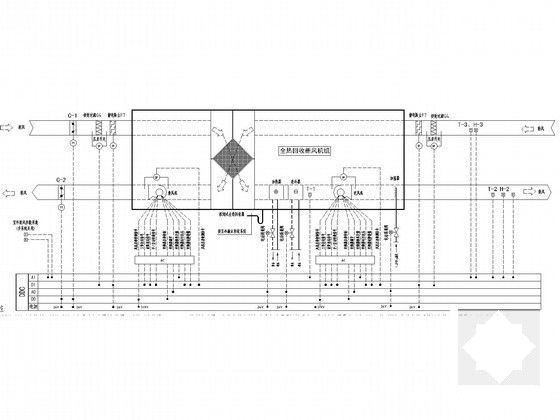

客房新风处理机组控制原理图

机房剖面

锅炉房室外直埋油罐平剖面图

卫生热水一次侧锅炉房水系统原理图

制冷机房A-A剖面图

酒店5-26层水系统原理图

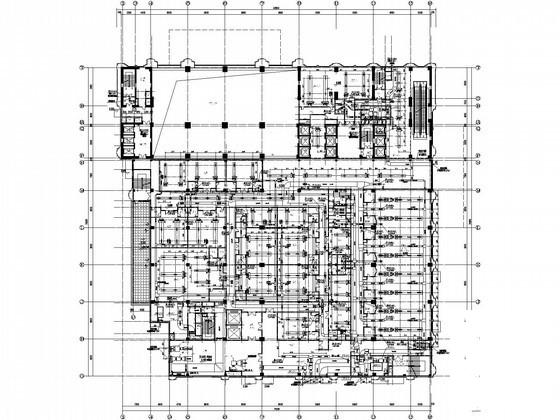

空调、通风、防排烟平面图

屋顶层夏季、冬季空调水系统平面图

酒店地暖盘管

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 八万平方米国际大酒店暖通空调设计CAD施工图纸(地下2层)(制冷机房及锅炉房) - 1
    第 1 张图
  • 八万平方米国际大酒店暖通空调设计CAD施工图纸(地下2层)(制冷机房及锅炉房) - 2
    第 2 张图
  • 八万平方米国际大酒店暖通空调设计CAD施工图纸(地下2层)(制冷机房及锅炉房) - 3
    第 3 张图
  • 八万平方米国际大酒店暖通空调设计CAD施工图纸(地下2层)(制冷机房及锅炉房) - 4
    第 4 张图
  • 八万平方米国际大酒店暖通空调设计CAD施工图纸(地下2层)(制冷机房及锅炉房) - 5
    第 5 张图
  • 八万平方米国际大酒店暖通空调设计CAD施工图纸(地下2层)(制冷机房及锅炉房) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
