机场应急救援站及现场指挥中心给排水施工大样图cad平面图

资料简介
赚取积分

建筑类别：交通建筑
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
图纸设计深度：施工图
图纸设计格式：CAD2000,PDF
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水方式：市政供水
排水体制：污废合流
排水技术：重力排水
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：20
大样节点：卫生间
项目所在地：广东

设计总说明：1、项目概要：该项目为 广东省机场应急救援站及现场指挥中心给排水施工图 。本楼主要由应急救援站及现场指挥中心组成多功能用途的办公建筑。应急救援与现场指挥中心地上共五层，层高均为3.9m，四层监控中心层高8.1m（净高最低控制6m）,室内外高差0.45m,建筑高度23.50m；总建筑面积2521.4平方米 ,建筑基底面积544.80平方米。

2、设计范围：该资料范围包括生活给水系统、生活热水系统、生活污水系统、消火栓给水系统、建筑灭火器、气体灭火系统、干粉灭火系统。

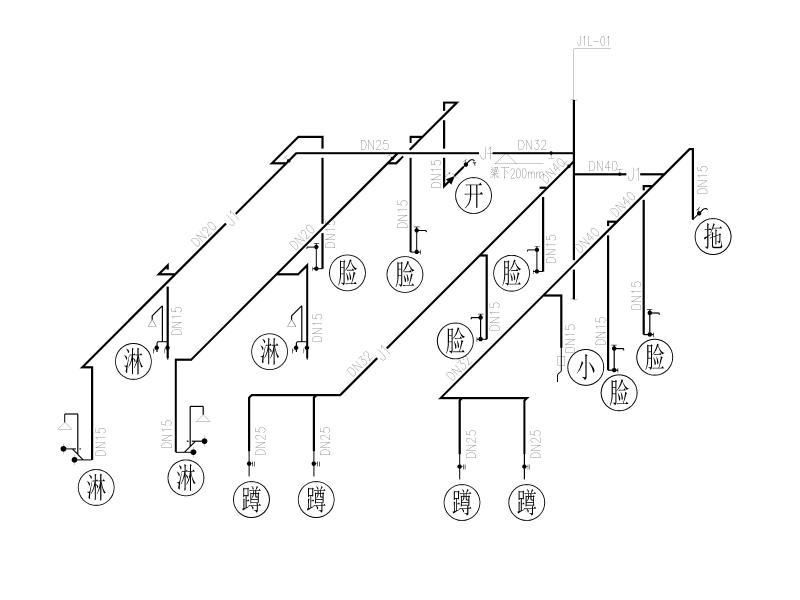

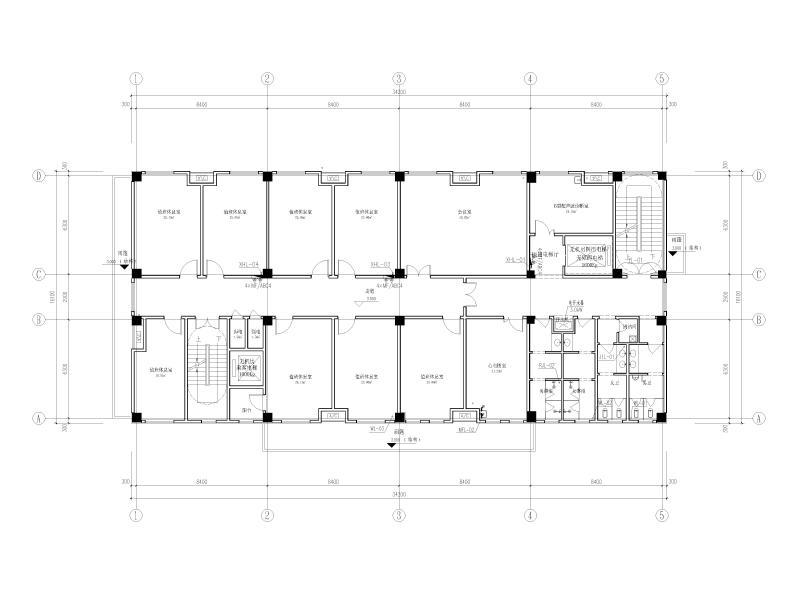

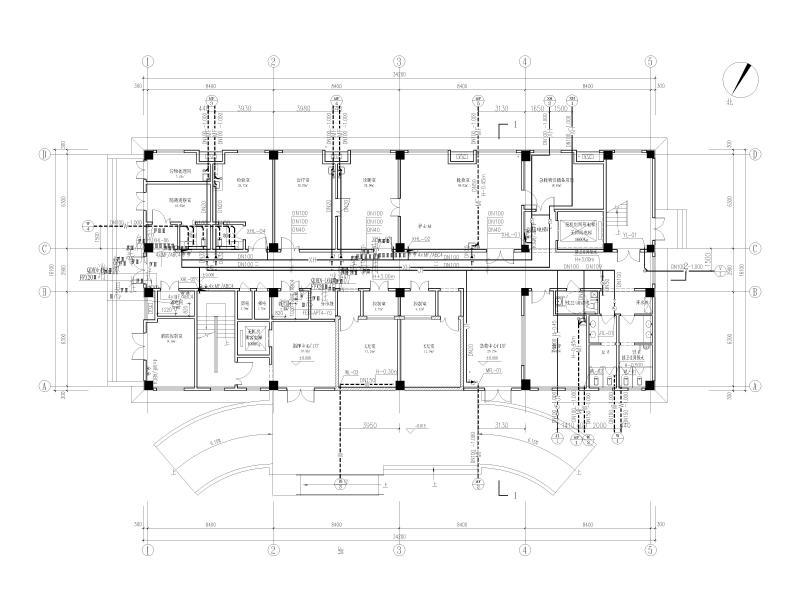

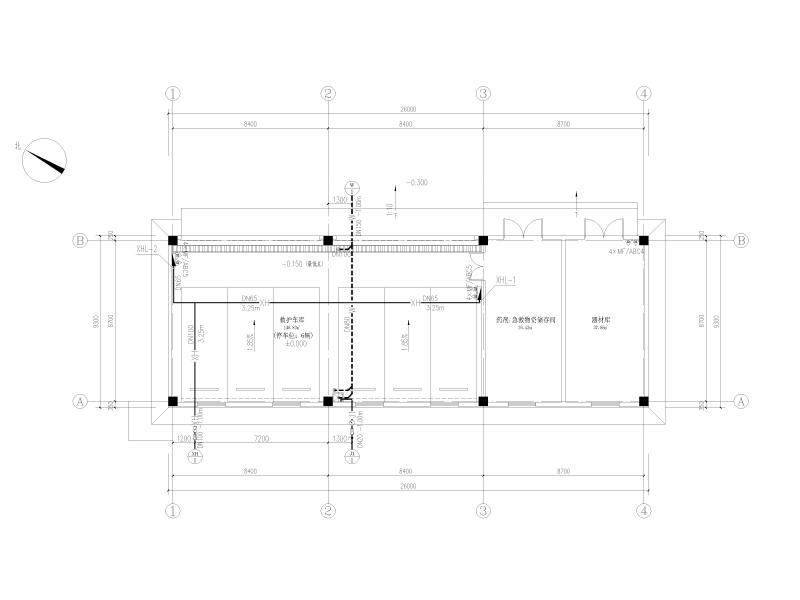

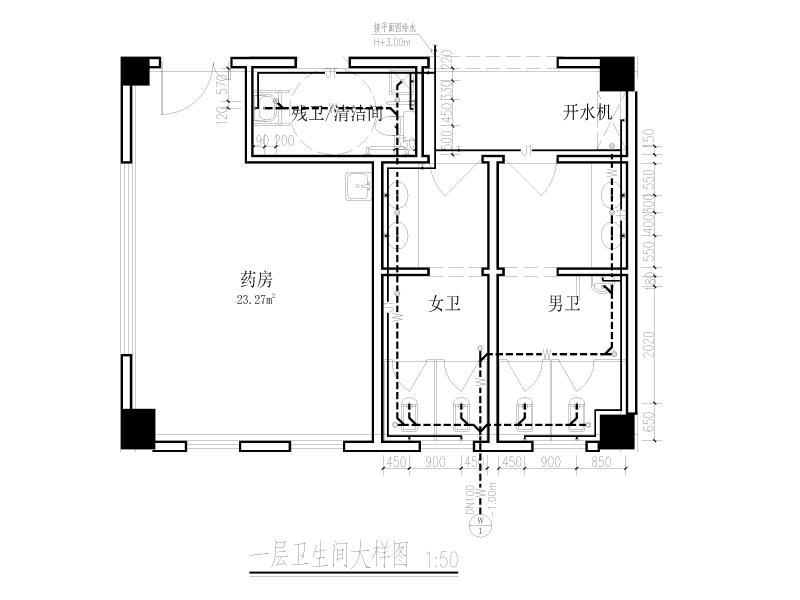

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
