5层机场应急救援站及现场指挥中心结构施工大样图cad平面布置图
-
建筑类别：交通建筑
-
建筑高度类型：多层建筑
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：条形基础,独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.8kN/平方米
-
参考图纸：26张
-
设计年代：近代
该附件为：机场应急救援站及现场指挥中心框架
结构施工图
2020 26P，格式为CAD版本。
一、简介：
该项目位于广东，为机场迁建项目,本子项为应急救援及现场指挥中心，框架结构，基础采用墙下条形基础加柱下独立基础，地上5层，1~4层高均为3.9m,5层高均为4.2m。建筑高度19.95m.
二、目录
结构设计总说明、基础平面布置图、基础大样图、地下部分柱平面布置图、地梁配筋图、柱平面布置图、顶梁配筋图、顶板配筋图、楼梯配筋图等
三、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

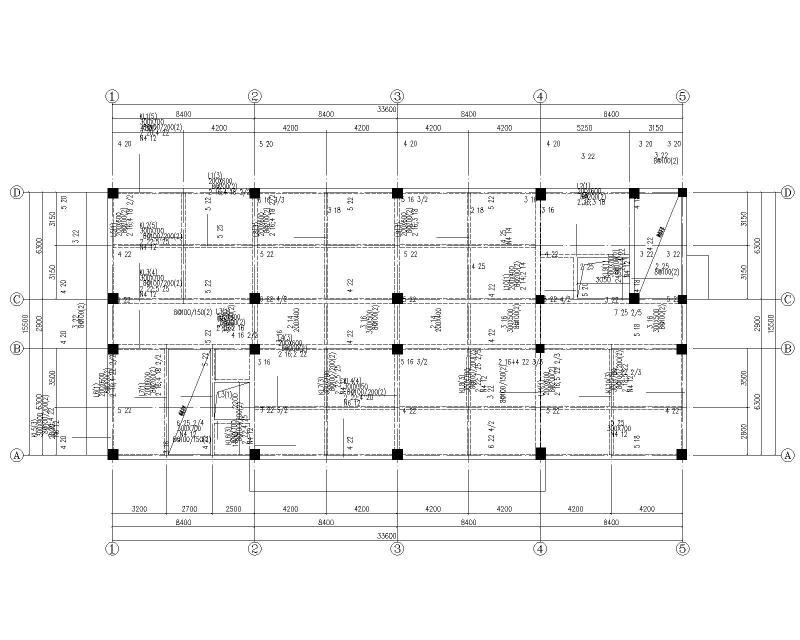

一层顶梁配筋图 -

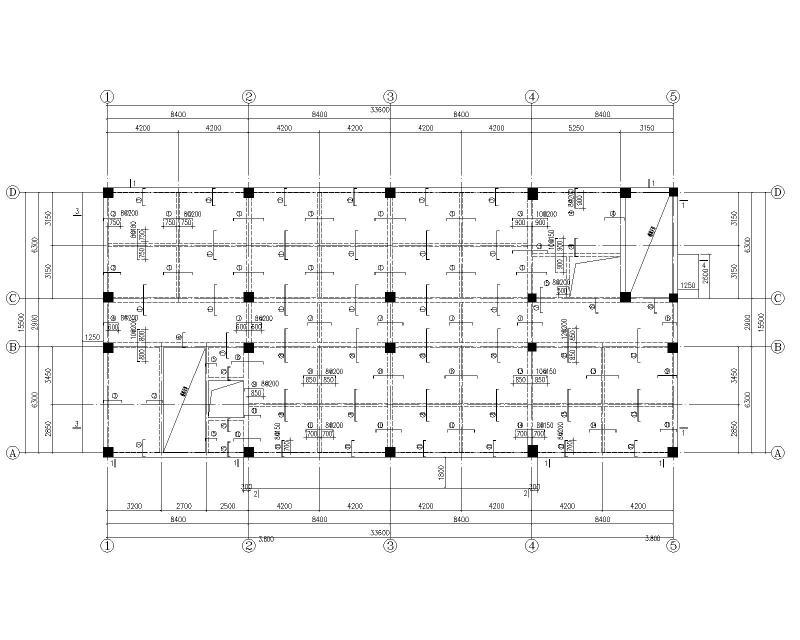

一层顶板配筋图 -

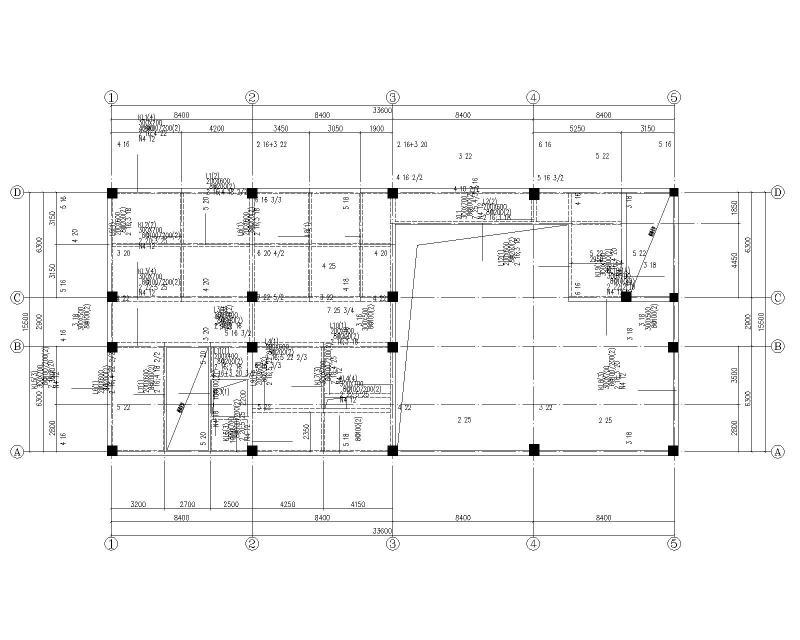

四层顶梁配筋图 -

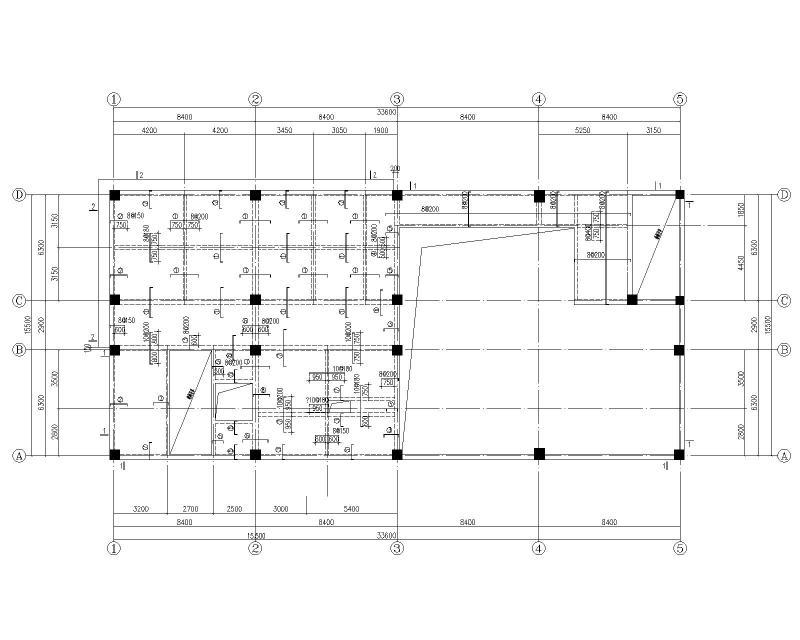

四层顶板配筋图 -

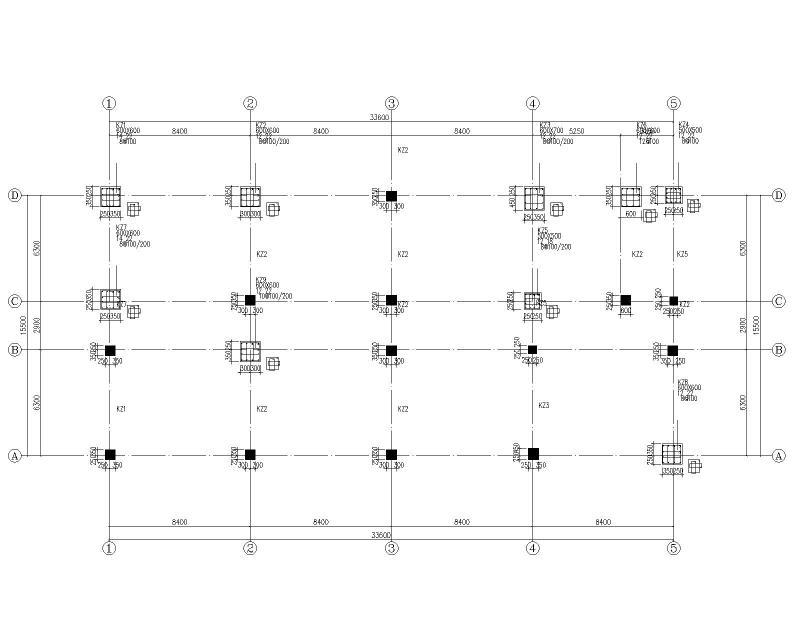

一层柱平面布置图 -
地梁配筋图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：14.13 MB
- 收藏次数：0
-
文件名称：
附件-996855559799999658.zip
