桥梁事故导流槽及应急事故池施工大样图cad平面布置图及立面图

搜索更多资源
  • 位置：重庆
  • 设计年代：近代
  • 使用性：过水桥
  • 跨径大小和多跨总长：1104m
  • 行车道位置：下承式桥
  • 承重构件受力情况：组合体系桥（斜拉桥、悬索桥）
  • 使用年限：永久性桥
  • 材料类型：钢筋砼桥
该附件为： 桥梁事故导流槽及应急事故池施工图补充说明 ，格式为word dwg，节点清晰，同类工程可下载参考。
一、项目概要：
  1. xx长江大桥，是主城内环快速路跨越长江的城市桥梁，全长1104.23m，系三跨双塔双索面漂浮体系斜拉桥，采用平等钢绞线斜拉索体系。
  2. 该桥主跨为360m，两边跨均为179m。跨径布置为5m 179m 360m 179m 44m 8×40m。其中主桥桥宽30.6m，引桥桥宽29.6m。中间设1.5m的中央分隔带，车行道2×11.25m，两侧各有检修道1.5m。两个主桥墩均在水中，呈倒Y型。
  3. xx长江大桥原设计排水采用直排入江的方式，在防撞护栏车行道侧设置间距为6m的直落式泄水管。该桥处于xx水务有限公司供水站水厂（长江）水源地一级保护区，桥面排水有可能进入一级保护区内，给饮水安全带来了隐患。
二、技术规范：
  1. 《城市桥梁设计规范》(CJJ 11-近代)；
  2. 《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362-2018）；
  3. 《公路桥涵设计通用规范》（JTG D60-近代）；
  4. 《城市排水工程规划规范》（GB50318-2017）；
  5. 《城市工程管线综合规划规范》（GB50289-2016）；
  6. 《城镇给水排水技术规范》（GB50788-近代）；
三、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

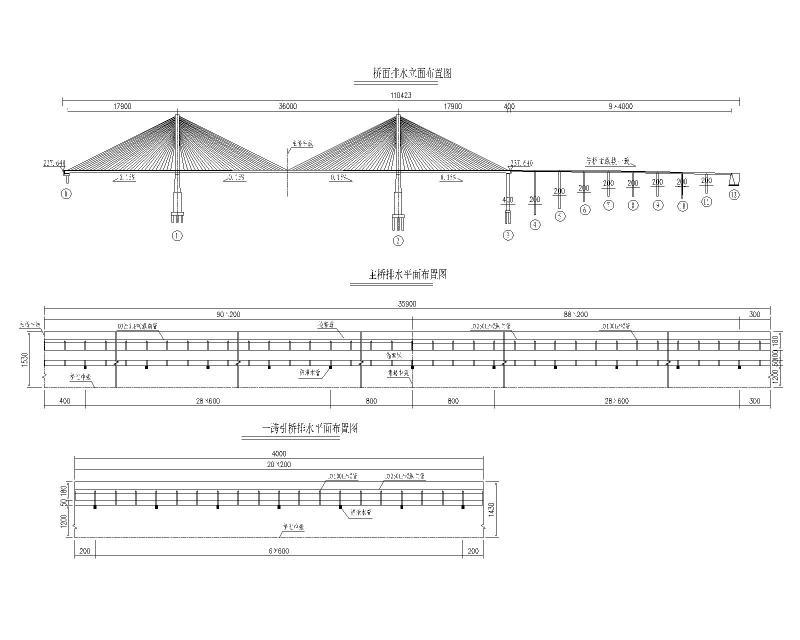

  • 桥梁排水立面图
    桥梁排水立面图

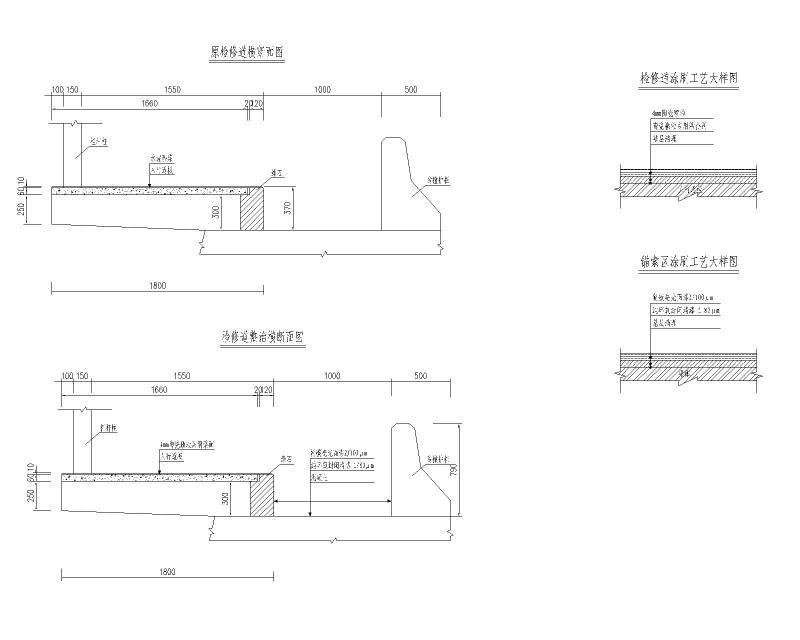

  • 检修道整治大样图
    检修道整治大样图

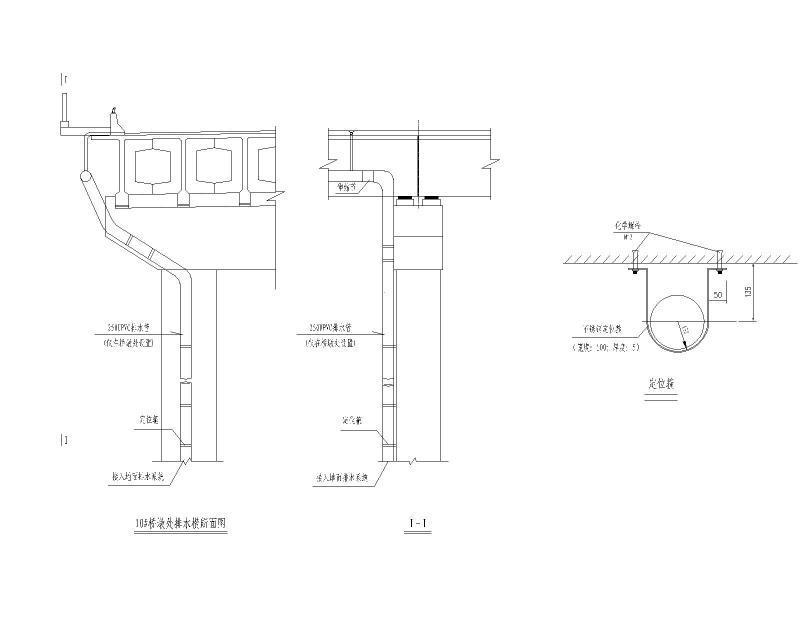

  • 桥墩排水断面
    桥墩排水断面

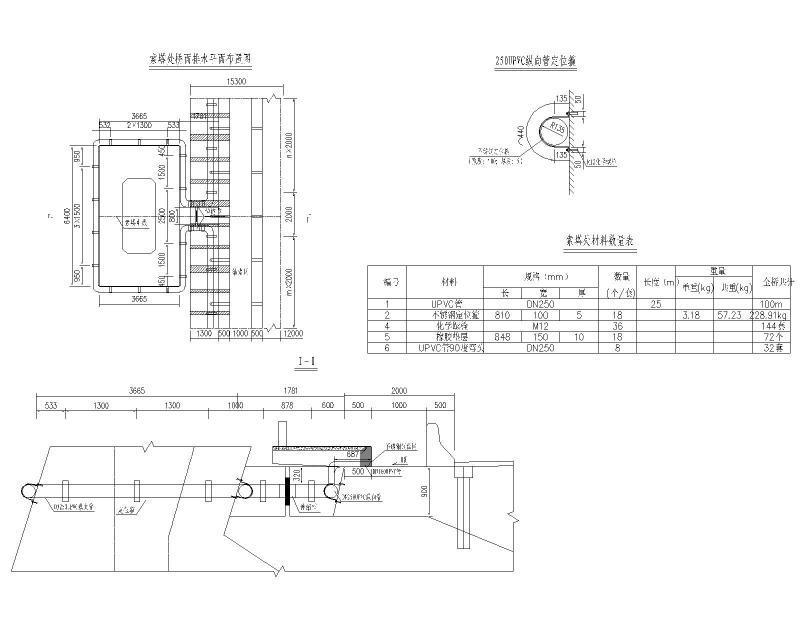

  • 索塔排水平面布置图
    索塔排水平面布置图

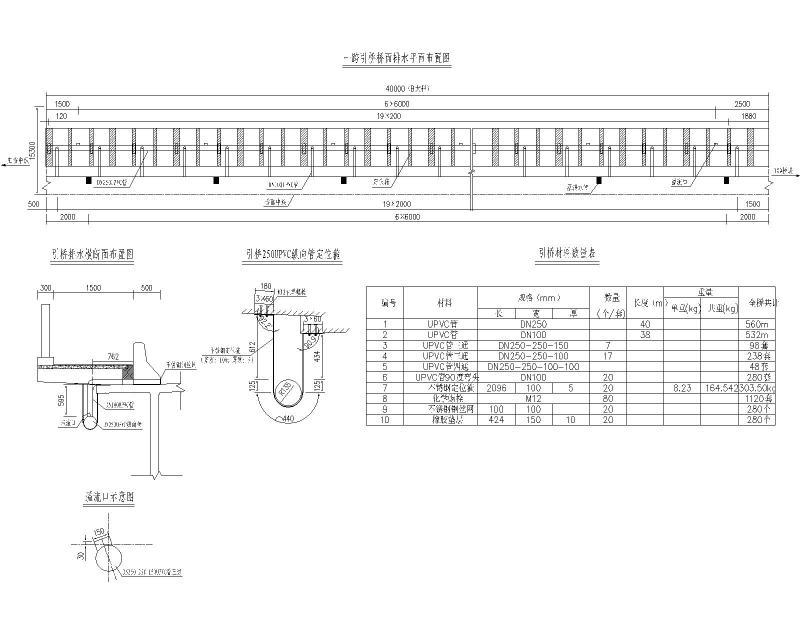

  • 引桥排水布置图
    引桥排水布置图
  • 应急池围墙示意图
    应急池围墙示意图
以上是部分截图，请下载附件后查看完整高清内容
