分槽、碳分槽及沉降槽基座加固结构CAD施工图纸

附件详情

该项目为某厂种分槽、碳分槽及沉降槽基座加固维修工程，工程位于某工业园区。种分槽、碳分槽及沉降槽均建于XXXX年，种分槽为1个系列布置共9个槽体，槽体中心间距为13.0m，单个槽体直径为12.00m，高21.0m，下部基座为钢筋混凝土结构，上部槽体为钢结构。碳分槽为2个系列布置，共计10个槽体，槽体中心距为7.0m，单个槽体直径为5.5m，高10.0m，下部为钢筋混凝土结构基座，上部为钢结构槽体。沉降槽2个，下部为混凝土框架基座，上部为钢结构槽体。
该资料包含：

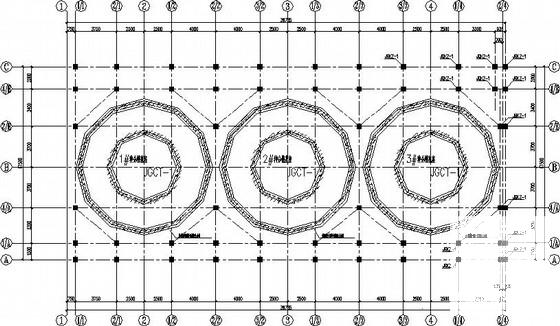

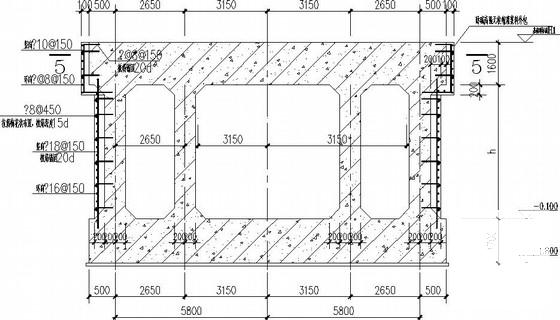

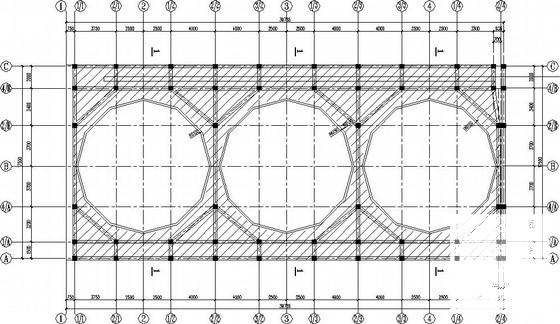

结构加固维修设计说明、分槽基座筒壁加固及检修平台柱维修平面图、分槽基座加固平面图、分槽检修平台梁板维修平面图、分槽检修平台新增叠合层配筋图、筒壁洞口钢筋加强大样图、未加固内筒壁洞口处理大样图、维修平面图、碳分槽、沉降槽地坪新增叠合层配筋图共20张图纸。
