竖槽跌水井的CAD大样图纸(混凝土)
附件详情
图纸内容为竖槽跌水井大样图，井墙及底板混凝土为C20，S4 ;钢筋 - Ⅰ级钢- ⅠⅠ级钢，座浆，抹三角灰均用1:2防水水泥砂浆，流槽用M7.5水泥砂浆砌MU10砖;1:2防水水泥砂浆抹面厚20。适用条件：适用于跌落管径为D=200-600，跌差为1000-4000的雨污水管
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

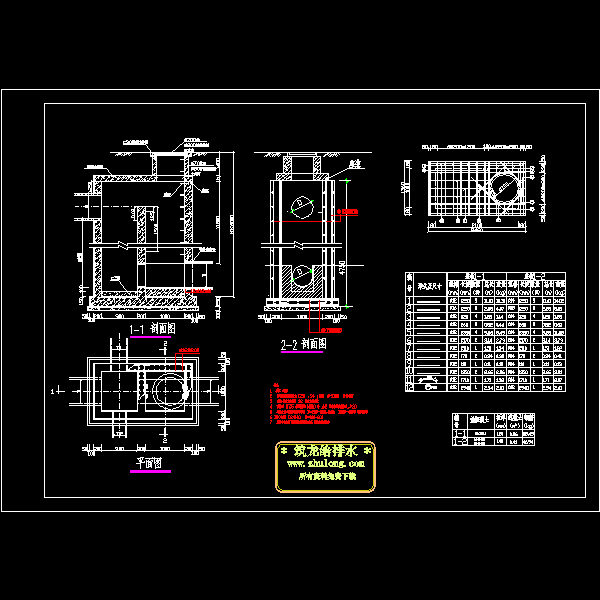

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-03-14
- 评论次数：0
- 浏览次数：0
- 文件大小：0.09 MB
- 收藏次数：0
-
文件名称：
附件-995875770695965887.rar
