高速公路排水通用图纸28张CAD（排水沟急流槽集水井...

附件详情

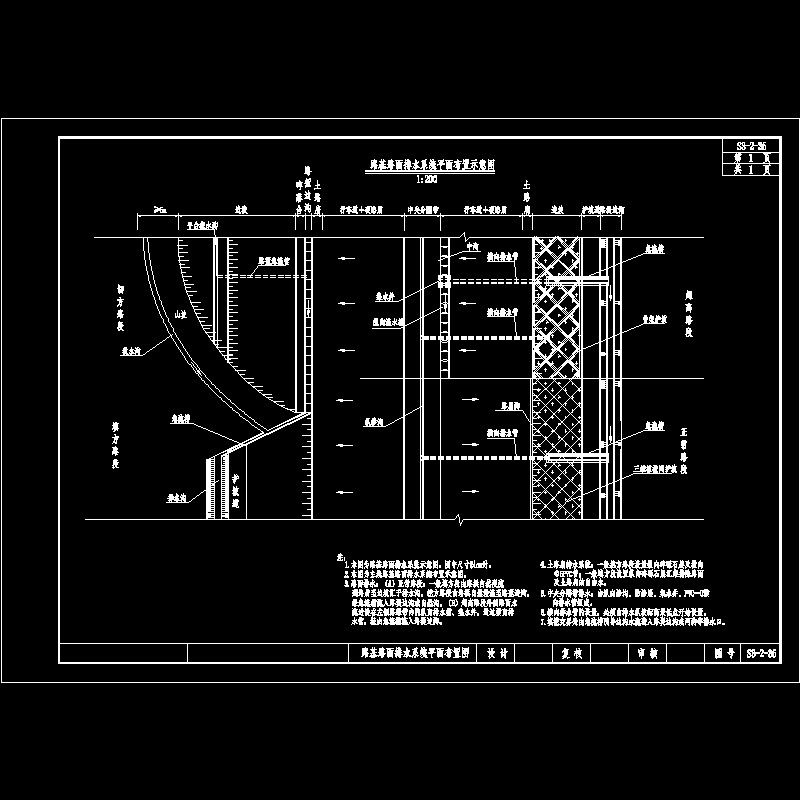

路面排水：正常路段一般填方段由路拱自然漫流到路肩至边坡汇于排水沟。挖方路段由路拱自然漫流至路堑边沟，经急流槽流入路堤边沟或自然沟。超高路段外侧路面水流进设在左侧路缘带内的纵向排水槽、集水井，通过横向排水管，经由急流槽流入路堤边沟。土路肩排水系统：一般挖方路段设置纵向碎砾石层及横向 Φ5PVC管；一般填方段设置纵向碎砾石层汇集排除路面及土路肩的自由水。中央分隔带排水：由纵向渗沟、防渗层、集水井、PVC－U横向排水管组成。横向排水管的设置，必须由排水纵坡标高最低点开始设置。填挖交界处由急流槽引导边沟水流进入路堤边沟或河沟等排水口。

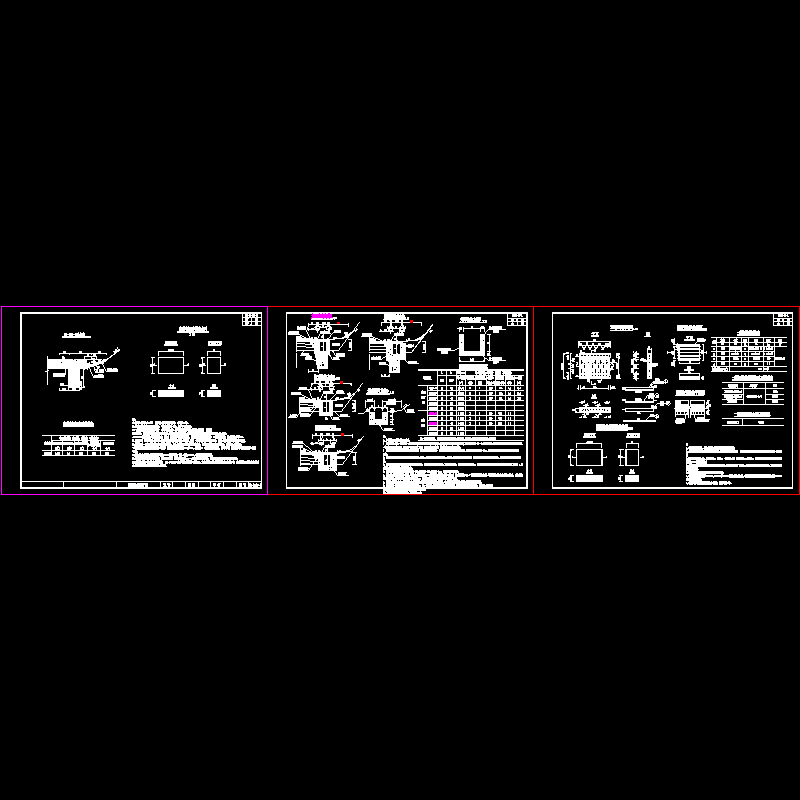

该资料包含：
路堑边沟设计图
矩形路基边沟设计图
边沟盖板、路肩预制块和浅碟边沟预制块设计图。
路堤边沟一般构造图
护脚墙路堤边沟设计图

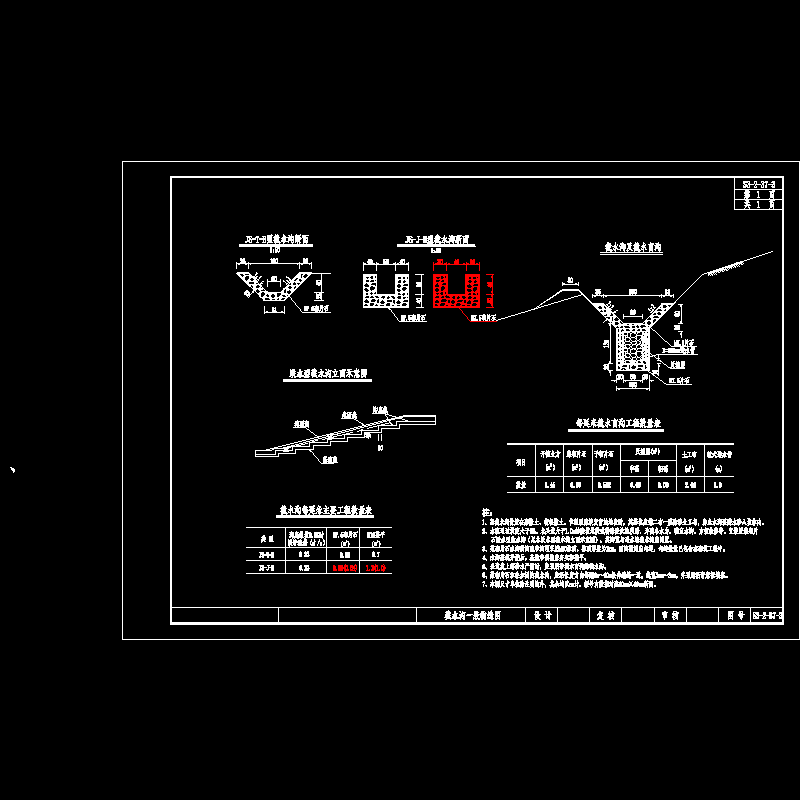

截水沟一般构造图

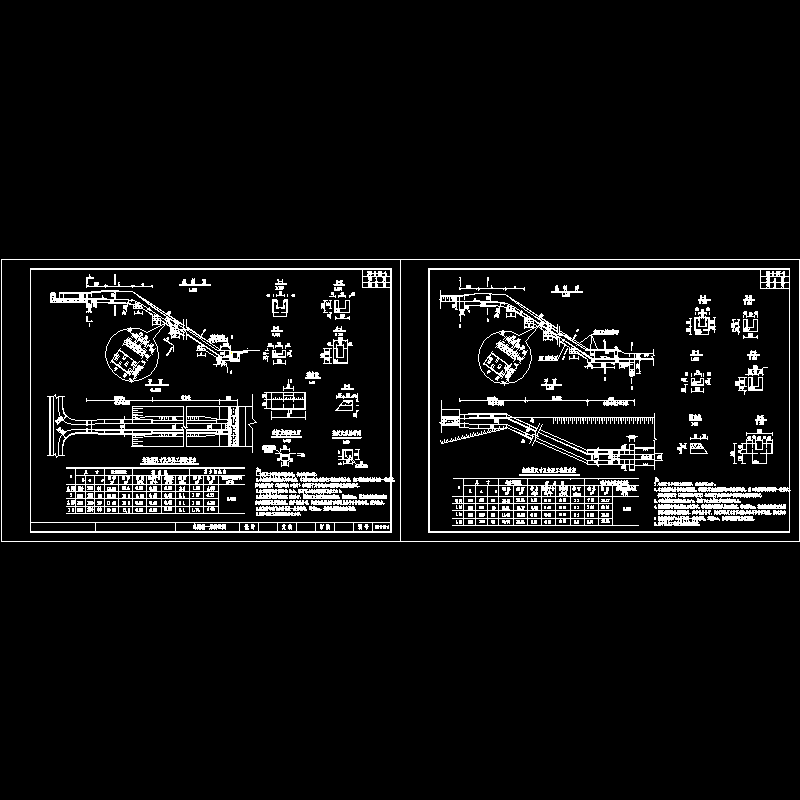

急流槽一般构造图
填切过渡段急流槽构造图
边坡平台排水一般构造图
没有边坡圬工防护的路堑边坡平台排水构造图
采用圬工骨架植草护坡的路堑平台排水构造图（高路堤平台排水）
路基渗沟设计图
管式渗沟一般设计图（适用山体渗水路段）
路肩排水一般构造图（适用于除超高段外侧以外的路基边坡填土高度大于2m的仅采用植草防护的路段）
中间带地下排水一般构造图2
矩形暗沟和矩形暗沟集水井构件设计图
硬聚氯乙烯地下管道设计图（横穿公路）
中央分隔带超高段排水一般构造图
A型中沟一般构造图
中央分隔带超高段B型中沟构造
中沟基础处理设计
中沟主要工程数量计算
集水井设计图
中央分隔带超高段排水急流槽和横向排水管一般构造图
中央分隔带超高段排水系统（四车道高速公路及一级公路）
仰斜式排水孔布置示意图
暗沟一般构造图2（用于排除路基下水井、泉眼）
……共计28张CAD
