武隆机场污水站水处理施工大样图2018

  • 类型:工业污废水处理站
  • 处理技术:格栅筛网,中和,过滤,消毒,生物膜法,活性污泥发
  • 设计阶段:施工图设计
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计详细说明:有
项目概要及设计范围:
本子项为武隆机场雨污水处理及垃圾转运站。其中污水处理及垃圾转运站位于机场航站区内南侧,建筑面积353.53平方米,建筑高度4.5米,建筑层数地上一层,地下一层。
工艺设计主要由雨水弃流和收集、污水生化处理和水质深化处理及回用3个单元组成。雨水弃流和收集单元主要由初期雨水弃流装置和沉淀过滤装置组成,航站区雨水由室外雨水管网收集航站区后汇入,经初期雨水弃流装置和沉淀过滤装置进行初期弃流和沉淀过滤后存入室外中水池。污水生化处理单元主要由 格栅调节池、MBR一体化装置、除磷设备、消毒设施、污泥池及配套动力设备组成 ,主要功能为对收集的航站区污水通过格栅去除杂质后调节存储,再由MBR装置进行生化处理,膜生物反应器(MBR)分为前端的生化部分(硝化、反硝化)和后端的膜处理单元,硝化反硝化部分主要是有机物和氨氮去除的场所,膜处理单元主要对生化系统的活性污泥进行泥水分离,MBR出水达到污水综合排放标准后暂存入室外中水池。水质深化处理及回用单元主要由室外中水池、混凝反应器、自动反冲洗过滤器、再生水箱和再生水变频调速供水成套泵组组成,主要功能为对暂存在中水池内的处理后雨水和污水进行混凝、过滤和消毒处理达到再生水回用水质标准后存入再生水箱,再由变频调速成套供水泵组压力输送至航站区各再生水用水点,回用于航站区内的道路、广场冲洗及绿化浇洒等。

图纸展示:

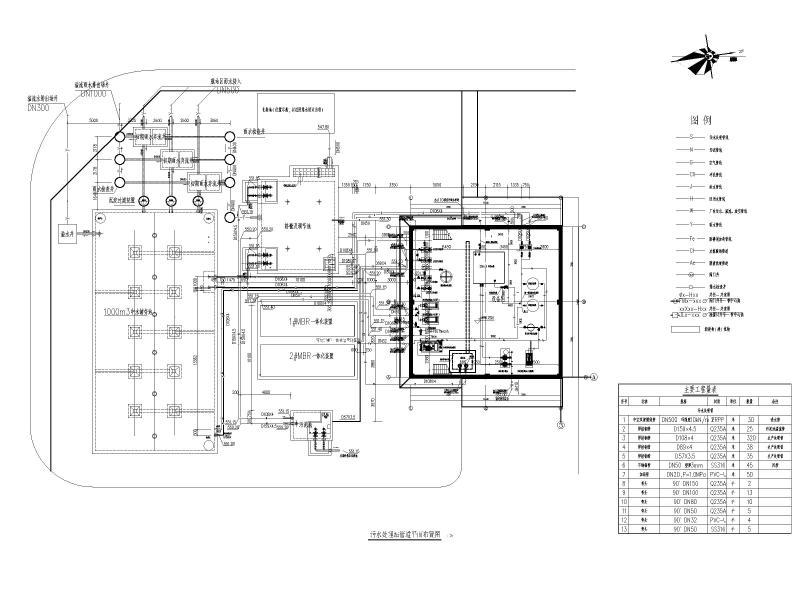

污水处理站管道平面布置图

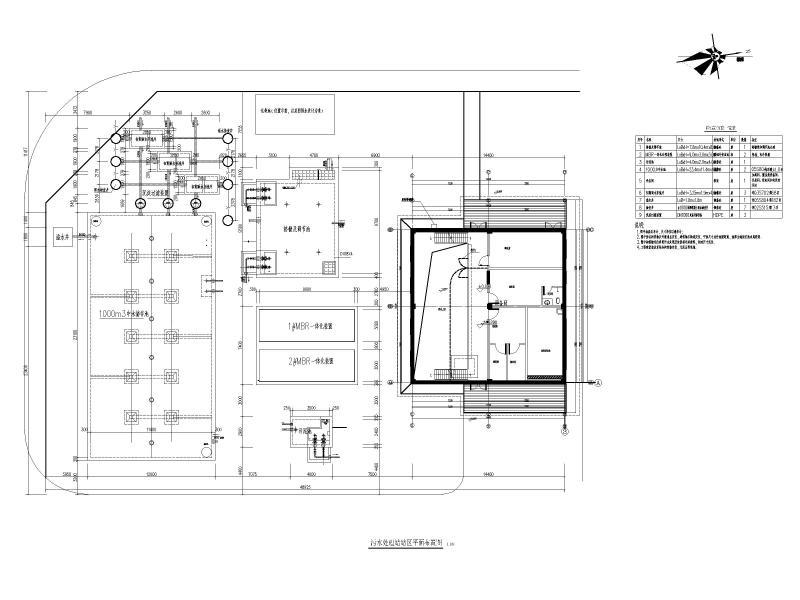

污水处理站站区平面布置图
加药间设备管道平面布置图

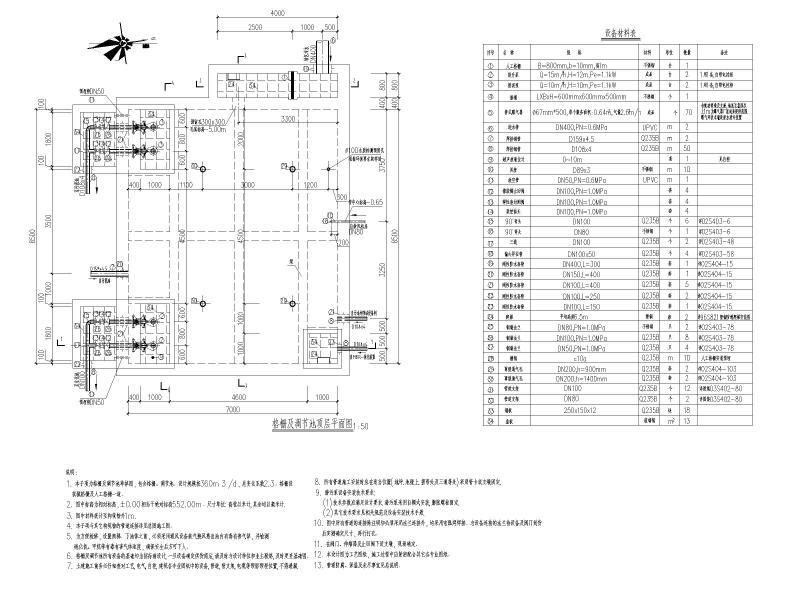

格栅及调节池顶层平面图

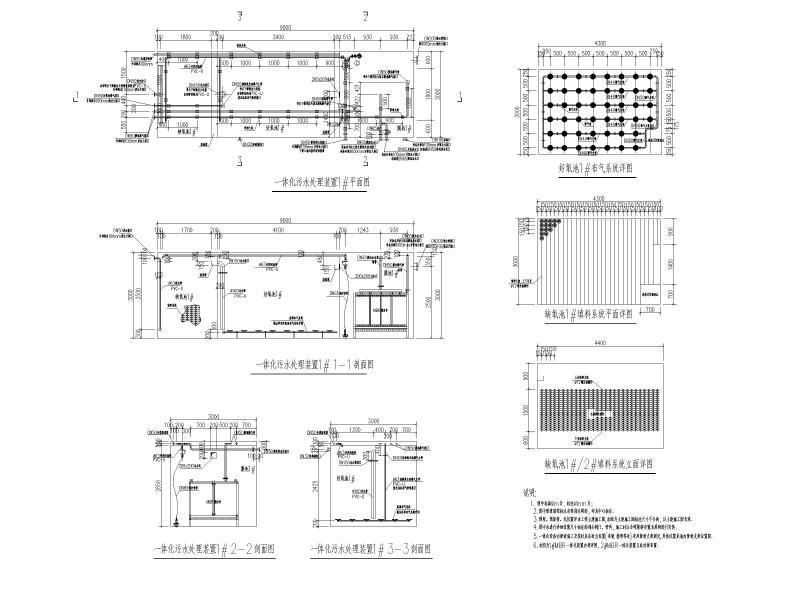

MBR一体化装置详图
格栅及调节池工艺图一
格栅及调节池工艺图二
污泥池工艺图
工艺流程图
雨水沉淀过滤装置大样图


以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 施工大样图 - 1
    施工大样图 - 1
  • 施工大样图 - 2
    施工大样图 - 2
  • 施工大样图 - 3
    施工大样图 - 3
  • 施工大样图 - 4
    施工大样图 - 4
  • 施工大样图 - 5
    施工大样图 - 5
  • 施工大样图 - 6
    施工大样图 - 6
  • 施工大样图 - 7
    施工大样图 - 7
  • 施工大样图 - 8
    施工大样图 - 8
  • 施工大样图 - 9
    施工大样图 - 9
  • 施工大样图 - 10
    施工大样图 - 10
以上是部分截图,请下载附件后查看完整高清内容
