机场货运库工程给排水施工图纸cad平面图

资料简介
赚取积分

建筑类别：交通建筑
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：5949.74平方米
图纸设计深度：施工图
图纸设计格式：CAD2000,PDF
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水方式：市政供水
排水体制：污废合流
排水技术：重力排水
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：20
项目所在地：广东

设计总说明：1、项目概要：该项目为 广东省机场货运库工程给排水施工图 2020 ；主要功能为货运库及配套办公，建筑类别属于多层丙类厂房。该项目总建筑设计面积：5949.74平方米 ,建筑基底面积：4513.33平方米，地上局部2层，建筑高度：12.60m。设计使用年限为50年。建筑按多层民用建筑的防火要求设防,建筑抗震设防烈度为7度二级。建筑构件耐火等级不低于二级。

2、设计范围：该资料范围包括生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统、建筑灭火器、气体灭火系统、干粉灭火系统。

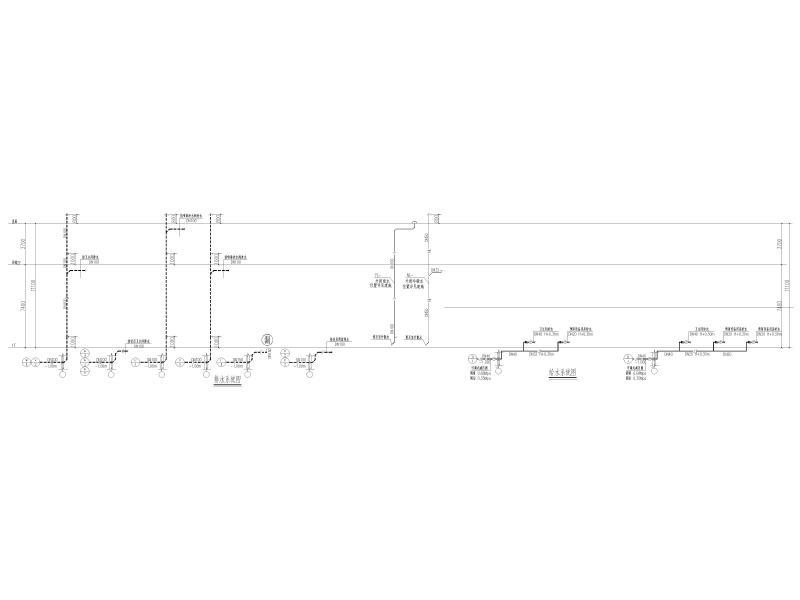

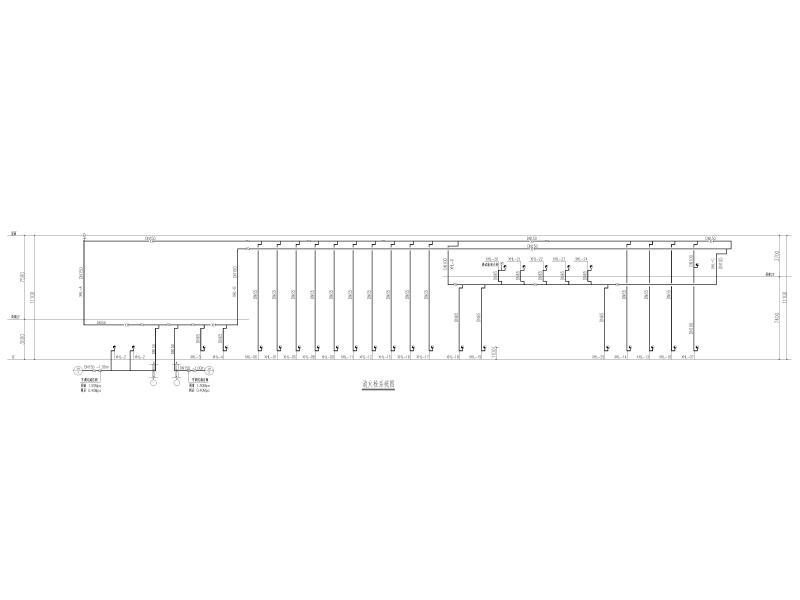

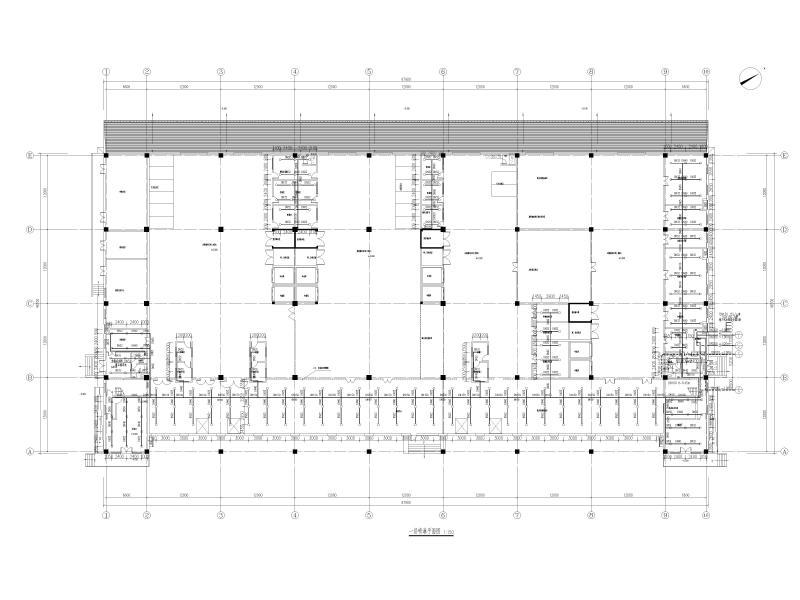

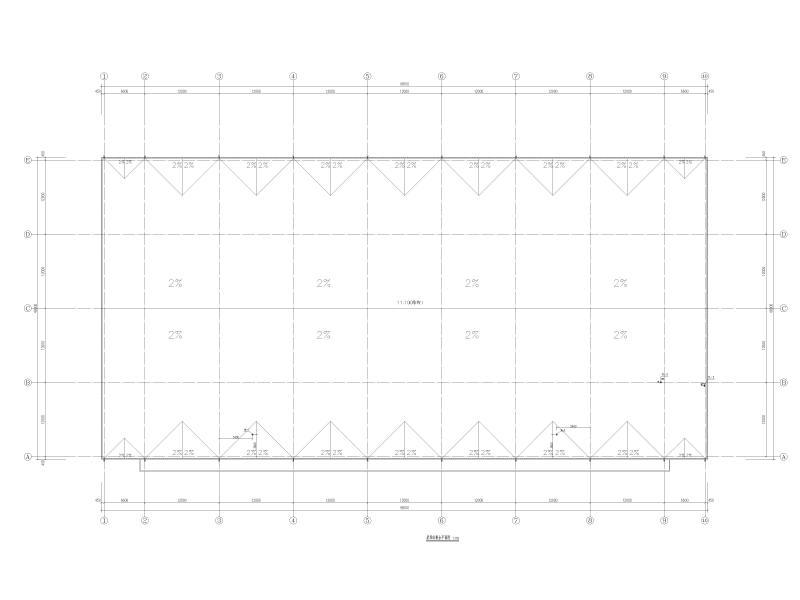

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
