8层办公楼SDE气体自动灭火系统工程设计CAD施工图纸

资料简介
赚取积分

设计说明：有
建筑类别：办公
建筑高度：高层建筑
建筑结构形式：钢筋混凝土结构
地上层数：8层
地下层数：1层
图纸设计深度：施工图
参考图纸：16张
设计年代：近代
地下室用途：设备用房
消防设计：气体灭火系统
供水设备：气压水罐

附件详情

设计说明
主要设备表
SDE灭火系统控制程序图
SDE气体灭火瓶组图
管网系统附表
SDE气体灭火系统图
地下一层SDE气体灭火平面图
一层SDE气体灭火平面图
二层SDE气体灭火平面图
三层SDE气体灭火平面图
四层SDE气体灭火平面图
五层SDE气体灭火平面图
六层SDE气体灭火平面图
七层SDE气体灭火平面图
八层SDE气体灭火平面图

附件详情

该项目为八层办公楼，对各保护区进行 SDE气体自动灭火系统工程设计。该资料采用全淹没灭火系统的灭火方式，即在规定时间内，向防护区喷射一定浓度的 SDE灭火剂，并使其均匀地充满整个保护区，此时能将在其区域里任一部位发生的火灾扑灭。灭火系统的控制方式为自动、手动、应急手动三种控制方式。
编制于2010年，共16张图。

地下一层SDE气体灭火平面图

四层SDE气体灭火平面图

SDE灭火系统控制程序图

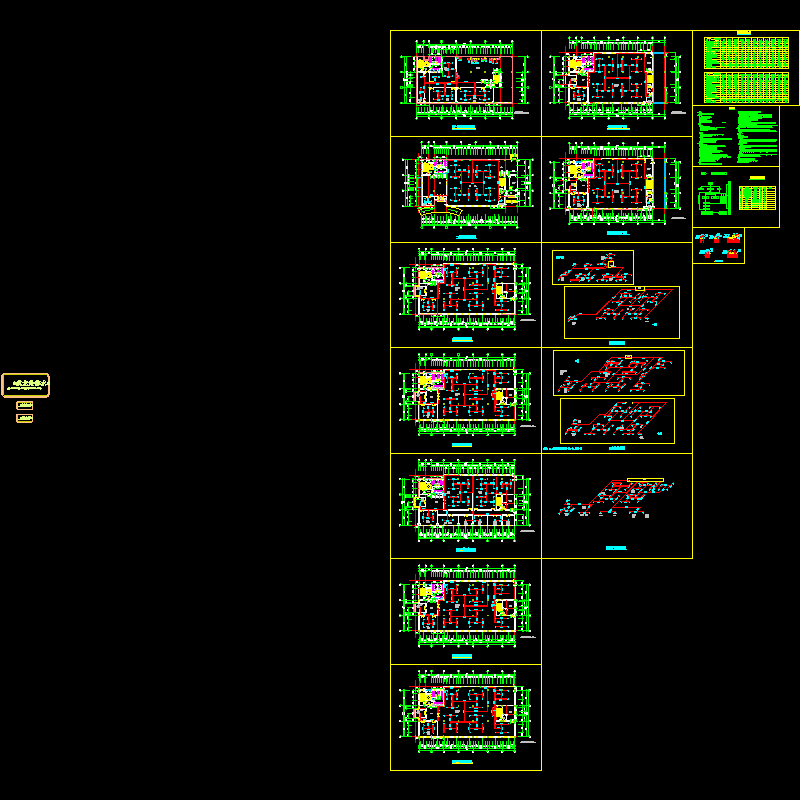

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源
