21层商务楼给排水消防CAD施工图纸（S型气溶胶灭火）
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：27881.9平方米
- 建筑地上层数：21层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：35张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：分区供水
- 供水分区：三区
- 排水体制：雨污分流
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：泵房,卫生间
- 项目所在地：湖北
附件详情
- 给排水总图设计施工总说明
- 给排水总平面图
- 给水系统原理图
- 污水系统原理图
- 雨水系统原理图
- 消火栓给水系统原理图
- 自动喷淋系统原理图
- 压力排水系统原理图
- 给排水及消火栓平面图
- 自动喷淋平面图
- 水泵房及消防水箱间大样图
- 卫生间大样图
附件详情
主要
经济技术指标
：规划占地面积11900平方米。净规划占地面积9298.93平方米。规划总建筑面积27881.90平方米。其中地上（计容）建筑面积27881.90平方米，地下室（不计容)建筑面积6197.21平方米。设计范围：建筑红线内的给、排水工程。
，共35张。

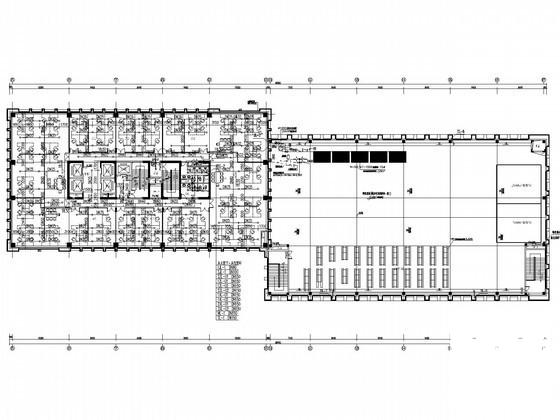

喷淋平面图

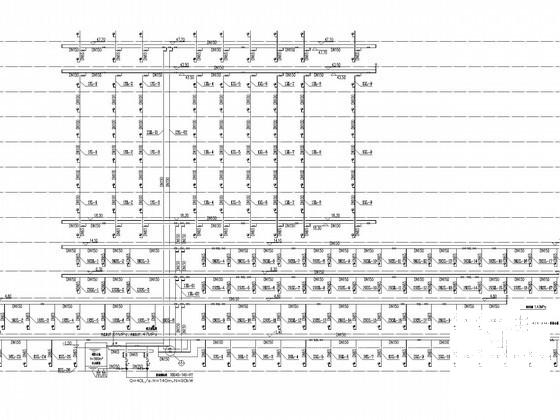

消火栓给水系统原理图

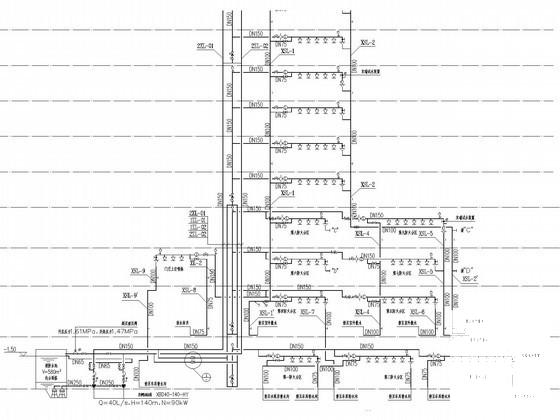

自喷系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：5.03 MB
- 收藏次数：0
-
文件名称：
附件-995859877769098989705.rar
