综合型科技研发中心大楼给排水图纸（消防炮泡沫灭火）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公, 商业, 科研, 餐饮
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：69717.3平方米
建筑地上层数：26层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：39张
设计年代：近代
地下室用途：人防, 车库, 设备用房
生活供水设计：生活给水系统
排水设计：污水系统, 废水系统, 雨水系统, 机房排水, 消防排水
消防设计：室内消火栓系统, 喷淋系统, 消防炮系统, 气体灭火系统, 湿式灭火系统, 泡沫灭火系统, 灭火器配置系统
供水设备：高位水箱, 水泵站, 气压水罐, 稳压泵, 水池
供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
供水分区：三区
排水体制：污废分流, 雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅰ级, 中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：气体消防, 消防炮
大样节点：水箱, 水泵, 泵房, 卫生间, 阀门管件, 设备房布置
项目所在地：江苏

附件详情

给水消防总平面图
给排水设计施工说明
地下一层平面图
地下二层战时给排水平面图
地下二层给排水平面图
地下二层自喷平面图
地下一层给排水平面图
地下一层自喷平面图
给排水平面图
机房层给排水平面图
屋面给排水平面图
25层、16层给水环网 26层、6层消火栓环网
卫生间大样图
9,13,17,21,25层消防炮平面图
地下一二层消火栓系统图
地下室人防给排水系统图
防空地下室给排水施工设计说明
地下室主要设备一览表
地下泵房给水消防系统图
地下水泵房大样图
六层以上给水系统图
六层以上消火栓系统图
1-6层给水系统图
1-6层消火栓系统图
污、废水系统图
雨水系统图
地上部分喷淋系统图
消防炮系统图及说明

附件详情

该项目位于江苏，地形为矩形结构规划用地。设计使用年限为 50年。抗震设防等级6度。建筑耐火等级地上,地下室均为一级。结构类型:钢筋混凝土筒体－钢管混凝土柱框架组成的混合结构体系。建设占地面积：11370平方米,建筑面积:69717.3平方米。其中地上:58453.3平方米,地下:11264平方米。建筑概况: 该项目是一栋集科研开发，产品展示，会议培训，办公等功能于一体的科技研发大楼。地上部分：地上26层,其中一至五层为裙房，主要功能为产品展示和员工餐厅；六层以上主要功能为科研开发，办公和会议等;地下部分：地下一、二层为机械式立体停车库及设备用房，其中地下二层兼战时人防六级二等人员掩蔽所。该项目地下及一层室内停车位合计453个建筑层数: 地上为26层，地下为2层，建筑高度 99.90m（室外地面至主楼屋顶）。
设计范围：该项目室内及室外用地红线范围内的给水系统、污水排水系统、废水排水系统、雨水排水系统、消火栓消防系统、自动喷水灭火系统，消防水泡系统、自动喷淋—泡沫联用系统以及建筑灭火器配置。
，共39张图。

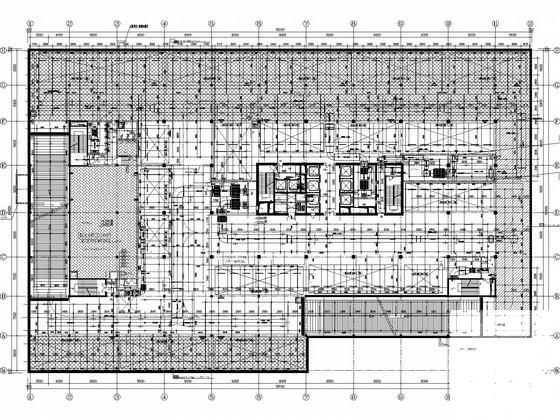

地下一层自喷平面图

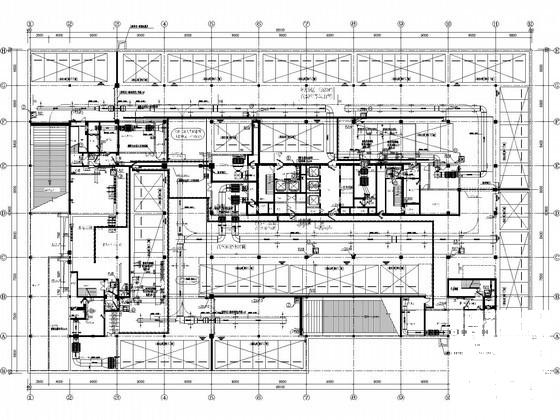

地下二层给排水平面图
