高层综合楼给排水消防CAD施工图纸（S型气溶胶灭火系统）
- 附件设计说明：有
- 建筑类别：办公,商业,酒店
- 建筑高度类型：多层建筑
- 建筑设计面积：3万平方米
- 建筑地上层数：13层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：31张
- 地下室用途：设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
- 供水设备：水泵站
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：两区
- 排水体制：污废分流
- 雨水重现期：5年
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：30
- 特殊系统：气体消防
- 大样节点：泵房,气体灭火,卫生间
附件详情
- 图 纸 目 录
- 给排水设计说明
- 地下室负二层~十三层消防及给排水平面图
- 屋顶消防及给排水平面图
- 地下室负二层~十三层喷淋给水平面图
- 生活给水系统、生活热给水系统原理图
- 排水系统原理图
- 消防系统 原理图
- 喷淋系统原理图图
- 泵房大样图
- 卫生间大样图
- S型气溶胶灭火系统设计说明
附件详情
本稿件为高层综合楼给排水消防施工图纸（S型气溶胶灭火系统设计说明），工程建筑面积 ：3.0万余m2，建筑类别 ：综合楼；建筑总高度：44.70 m，建筑层数：地下2层,地上13层。建筑工程分类：为一类高层公共建筑。
设计范围：室内外给水系统、室内外污水系统、室内外雨水系统。
共31张图纸。

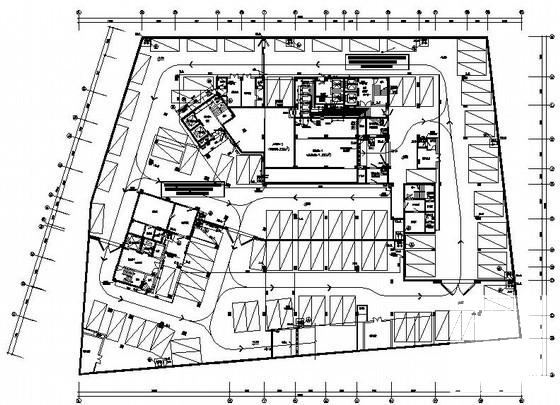

地下室负二层消防及给排水平面图

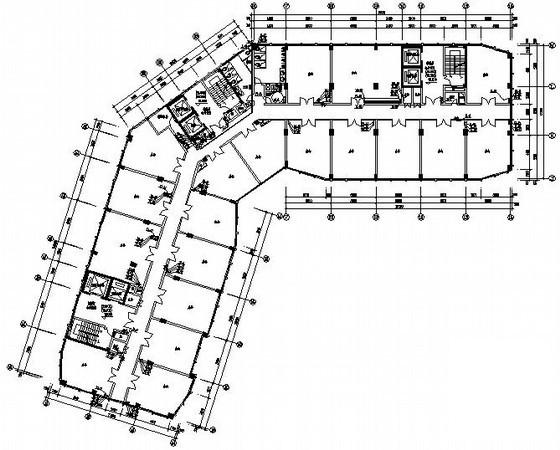

五至七层消防及给排水平面图

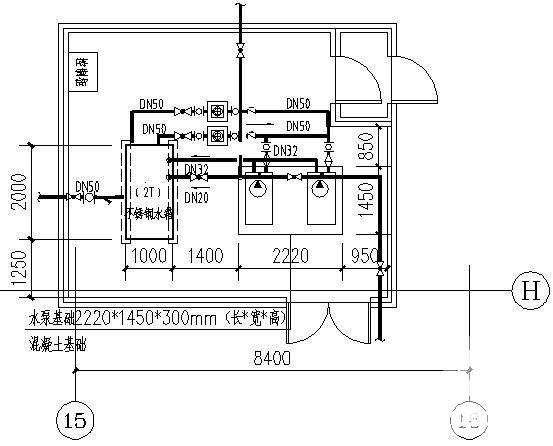

高压细水雾设备间平面图

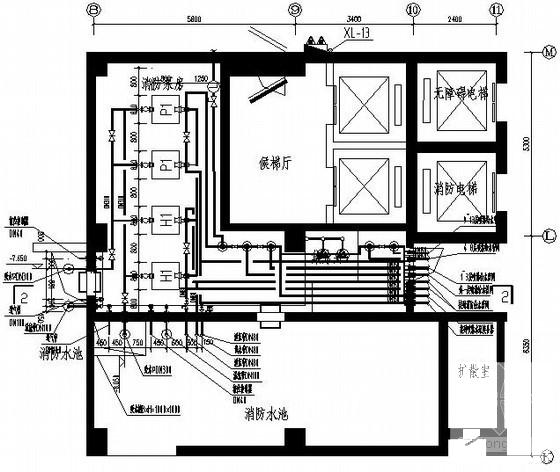

消防水泵房详图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：5.21 MB
- 收藏次数：0
-
文件名称：
附件-995859879578597888758.rar
